| 加工定制 | 否 |
|---|---|
| 類型 | 手持式頻譜分析儀 |
| 覆蓋頻率 | 1（MHz） |
| 顯示方式 | 1 |
| 外形尺寸 | 1（mm） |
| 重量 | 1（kg） |
| 適用范圍 | 1 |
| 品牌 | 優利德 |
| 型號 | UTS1010 |

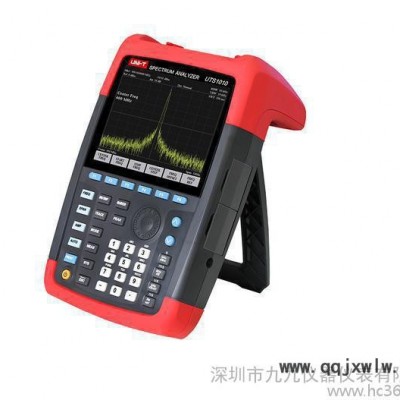

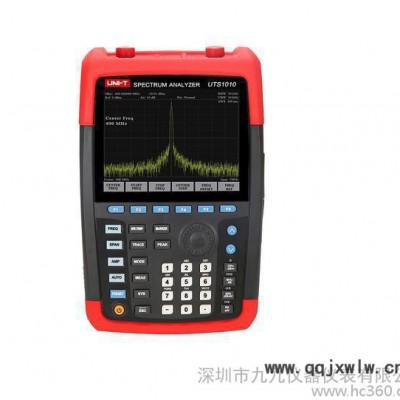

優利德UTS1010手持式頻譜分析儀
產品簡述
6.5英寸大屏幕，高亮度、外觀炫麗動感、畫面清晰
提供的PC機主控軟件可實現測試數據的管理和存儲
6.5英寸高亮彩色顯示屏
分辨率帶寬：1Hz~3MHz
頻率范圍：9kHz~2GHz
FM/AM音頻解調、頻率計數
**靈敏度：-158dBm
6000mAh鋰電池供電，持續使用時間4小時
結構尺寸：288×182×142mm
0重量不超過2.8kg
提供主流便攜式頻譜儀的測試功能及更優異的技術指標，適合室內外場合

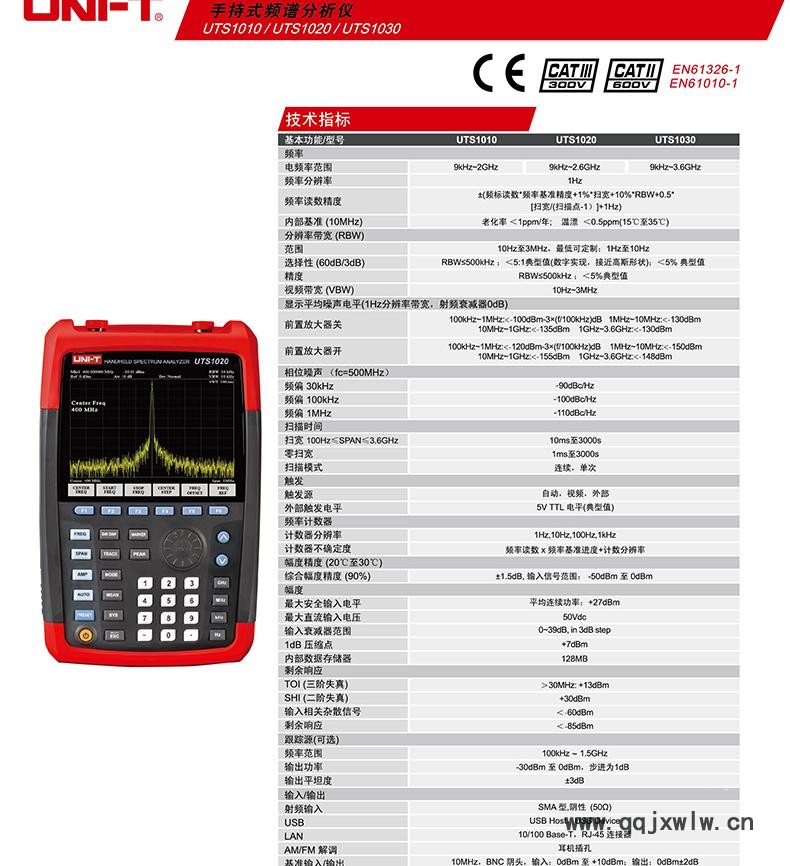

技術指標
| 基本功能 | UTS1010 |
| 頻率 | |
| 頻率范圍 | 9kHz～2GHz |
| 頻率分辨率 | 1Hz |
| 頻率讀數精度 | ±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*[掃寬/(掃描點-1）]+1Hz) |
| 內部基準(10MHz) | 老化率 ＜1ppm/年; 溫漂 ＜0.5ppm(15℃至35℃) |
| 分辨率帶寬(RBW) | |
| 范圍 | 10Hz至3MHz**低可定制：1Hz至10Hz |
| 選擇性(60dB/3dB) | RBW≤500kHz ；＜5:1典型值(數字實現，接近高斯形狀)；＜5% 典型值 |
| 精度 | RBW≤500kHz ；＜5%典型值 |
| 視頻帶寬(VBW) | 10Hz至3MHz |
| 顯示平均噪聲電平(1Hz分辨率帶寬，射頻衰減器0dB) | |
| 前置放大器關 | 100kHz～1MHz：<-100dBm-3×(f/100kHz)dB; 1MHz～10MHz：<-130dBm; |
| 10MHz～1GHz：<-135dBm; 1GHz～3.6GHz：<-130dBm | |
| 前置放大器開 | 100kHz～1MHz：<-120dBm-3×(f/100kHz)dB; 1MHz～10MHz：<-150dBm; |
| 10MHz～1GHz：<-155dBm; 1GHz～3.6GHz：<-148dBm | |
| 相位噪聲 （fc=500MHz） | |
| 頻偏 30kHz | -90dBc/Hz |
| 頻偏 100kHz | -100dBc/Hz |
| 頻偏1MHz | -110dBc/Hz |
| 掃描時間 | |
| 掃寬 100Hz≤SPAN≤3.6GHz | 10ms至3000s |
| 零掃寬 | 1ms至3000s |
| 掃描模式 | 連續，單次 |
| 觸發 | |
| 觸發源 | 自動，視頻，外部 |
| 外部觸發電平 | 5V TTL 電平(典型值) |
| 頻率計數器 | |
| 計數器分辨率 | 1Hz，10Hz，100Hz，1kHz |
| 計數器不確定度 | 頻率讀數 x 頻率基準進度+計數分辨率 |
| 幅度精度(20℃至30℃) | |
| 綜合幅度精度(90%) | ±1.5dB，輸入信號范圍： -50dBm 至 0dBm |
| 幅度 | |
| **大安全輸入電平 | 平均連續功率：+27dBm |
| **大直流輸入電壓 | 50Vdc |
| 輸入衰減器范圍 | 0至39dB，步進3dB |
| 1dB壓縮點 | +7dBm |
| 內部數據存儲器 | 128MB |
| 剩余響應 | |
| TOI(三階失真) | ＞30MHz：﹢13dBm |
| SHI(二階失真) | +30dBm |
| 輸入相關雜散信號 | ＜-60dBm |
| 剩余響應 | ＜-85dBm |
| 跟蹤源(可選) | |
| 頻率范圍 | 100kHz 至 1.5GHz |
| 輸出功率 | -30dBm 至 0dBm，步進為1dB |
| 輸出平坦度 | ±3dB |
| 輸入/輸出 | |
| 射頻輸入 | SMA型,陰性(50Ω) |
| USB | USB Host，USB Device |
| LAN | 10/100 base-T，RJ-45連接器 |
| AM/FM解調 | 耳機插孔 |
| 基準輸入/輸出 | 10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB |
| 一般特征 | |
| 電源 | 電池：7.4V 6600mAh；電源適配器/供電電壓：100-240VAC 50/60Hz 1.5A |
| 顯示 | 6.5英寸 TFT LCD ,640×480 |
| 機身顏色 | 紅+灰 |
| 機身重量 | 3.0 Kg |
| 機身尺寸(W×H×D) | 182mm × 288mm ×142mm |
| 標準配件 | 適配器，N/SMA轉換器，N/BNC轉換器,射頻電纜，天線 |
| 標準包裝 | 紙箱，中文說明書 |
| 標準包裝數量 | 1 臺 |
| 標準包裝尺寸(L×W×H) | 400mm × 280mm × 220mm |
| 標準包裝箱毛重 | 3.9 Kg |
