| 規格 | CRS1000 |
|---|---|
| 類型 | 噴油泵試驗臺 |
| 產地 | 山東 |
| 類別 | 噴油泵試驗臺 |
| 外形尺寸 | 750mmx550mmx680mm |
| 溫度范圍 | 0～＋150℃ |
| 用途 | 檢測電噴噴油器 |
| 品牌 | PQ1000星柴油噴油器試驗臺 噴油嘴油泵檢測設備 |
| 型號 | PQ1000A |
| 加工定制 | 否 |
| 振動方向 | 垂直+水平 |

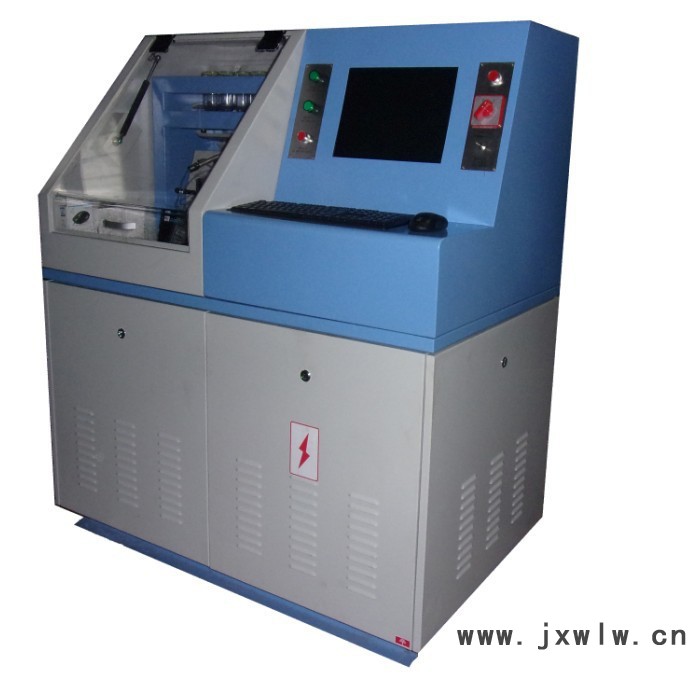

PQ1000高壓共軌噴油器試驗臺，主要適用于所有常規普通噴油器,雙彈簧噴油器,及高壓共軌噴油器的調整工作。
一. 產品特點:
1. 驅動信號調制，維修過程更安全
2. 對高壓共軌噴油器的燃油噴射次數,頻率,脈寬,電壓等參數可任意設定
3. 儀器具有短路保護功能
4. 具有壓電功能
5. 本機設有消霧抽風裝置,可改善工作環境
6. 設有二級濾清,可保證試驗用油的清潔度
7. 可以清潔噴油器（超聲波清洗機）
二.產品功能：主要是用來測試BOSCH,DENSO,DEPLPHI高壓共軌噴油器的噴油量，回油量，密封，霧化程度。
共軌噴油器測試儀的功能是產生驅動共軌噴油器工作的驅動信號，可驅動單支共軌噴油器。共軌噴油器測試儀主要應用在共軌油系統的維修過程中。電噴高壓共軌發動機油泵油嘴試驗臺 各種高壓噴油泵試驗臺生產廠家 提供試驗臺維修及電控技術培訓 油泵油嘴拆裝專用工具
（1） 判斷噴油器是否工作
將共軌噴油器鏈接到一個高壓油源，利用本儀器產生的驅動信號驅動共軌噴油器的電磁閥工作，如果有油噴出，因此可判斷噴油器是工作的。
（2） 判斷噴油器噴霧質量的好壞
將共軌噴油器鏈接的一個高壓油源，控制本儀器工作在單次射模式，利用本儀器產生的信號驅動共軌噴油器的電磁閥工作，觀察噴霧情況，可以判斷噴霧是否正常、是否有噴油孔阻塞。
（3） 測試噴油器的噴油量與回油量
三, 技術參數：
1,輸入電壓 ;單相220V，50HZ
2,輸入氣壓； 7BAR.
3,輸出壓力;0-180PMA
4，體積500*500*600
5，重量60KG
四，操作說明：
1， 量杯A放油開關。
2， 量杯B放油開關。
3， 氣源開關閥，手柄拉出位置氣源打開。
4， 氣壓調節閥，手柄拉出后，順時針旋轉氣壓由低到大增加，油壓也是由低到高增加，油壓**大到1700bar.
5， 氣源節流閥，逆時針旋轉氣源進氣量增大，測試傳統機械噴油器是用來調節噴油器噴油的速度，測試共軌噴油器時，將調節手柄逆時針旋轉到**大。
6， 供油接口。通過高壓油管連接噴油器。12PSB噴油泵試驗臺 CRS高壓共軌試驗臺 油嘴調整墊片 油嘴總成及閥組件 噴油嘴等配件 三十年專注柴油機油泵油嘴維修檢測設備的品質！！
7， 消霧罩，用來檢查噴油器霧化狀況和噴油器噴油孔是否堵塞。
8， 量杯B進油口。
9， 量杯A進油口。

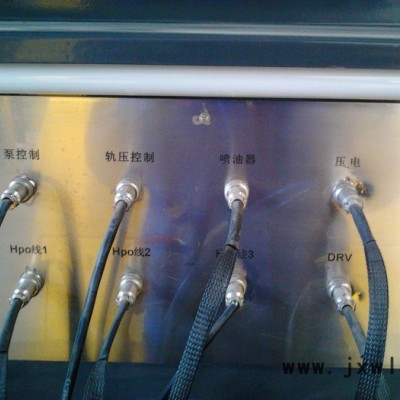

10， 共軌噴油器電磁閥驅動線束。
11， 噴油器加緊裝置。
12， 電子控制儀按鍵。
13， 電子控制儀顯示屏。
14， 泄壓閥，噴油器測試完畢時，必需將泄壓閥逆時針?lè)较蛐D(zhuǎn)泄壓后，才能拆卸噴油器。如果在使用過程中，油壓波動較大，這可能是液壓泵單向閥堵塞造成的，可以把泄壓閥打開，并同時讓設備正常工作，可以起到清洗液壓泵的作用。
15， 量杯A,可以顯示噴油器的噴油量。
16， 量杯B，可以顯示噴油器的回油量。
17， 油壓表，量程0-2500bar。
18， 氣壓表，量程0-10bar.
19， 氣源輸入接口。進氣壓力0-7bar.
20， 電源接口，AC220V,50HZ.
P=噴油器開啟保持時間。設置范圍1-9999, 單位(μs)
F=噴油器開啟頻率。設置范圍1-99。單位(Hz)
T=噴油器量油次數。1-999次。當T=0時，噴油器將一直工作。
噴油器開啟電壓。12V,80V可選，BOSCH,DENSO,噴油器推薦電壓80V, DELPHI,推薦電壓12V.
C鍵，用來移動光標。
OK鍵，確認鍵。用來確認參數的輸入。
1-9數字鍵，可以設定參數。
?菜單顯示DATA ENTRY時，為參數設置，如果按“OK” 鍵，菜單將會顯示START/STOP，這時按數字鍵盤上的任意鍵，“*”開始閃爍，噴油器開始連續噴射。
