| 產品認證 | ISO9002 |
|---|---|
| 設備類型 | 立式 |
| 產地 | 山東 |
| 動力類型 | 液壓 |
| 加工精度 | 高精度 |
| 類別 | 立式 |
| 主電機功率 | 7（kw） |
| 執行質量標準 | 英標 |
| 品牌 | 滕州盛豐 |
| 型號 | sf580a |
| 加工定制 | 是 |
| 質量認證 | CCC |

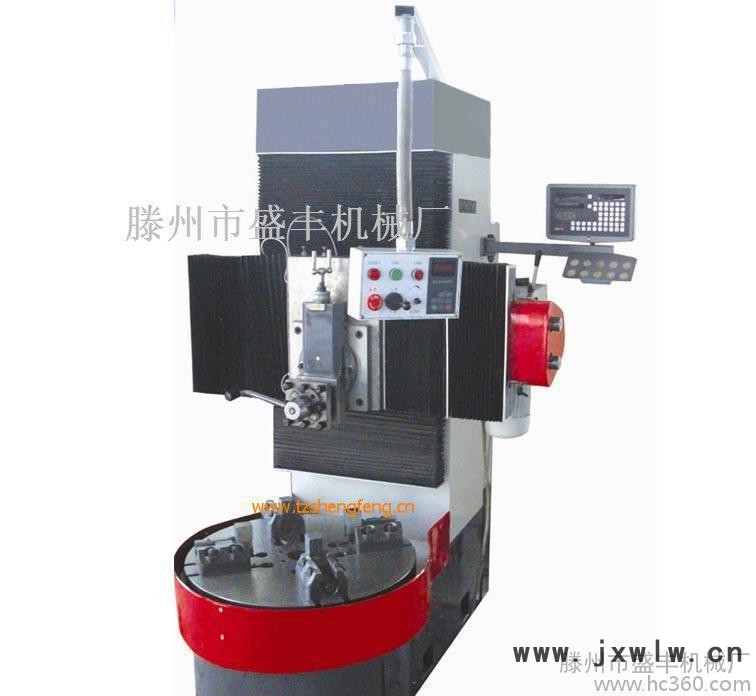

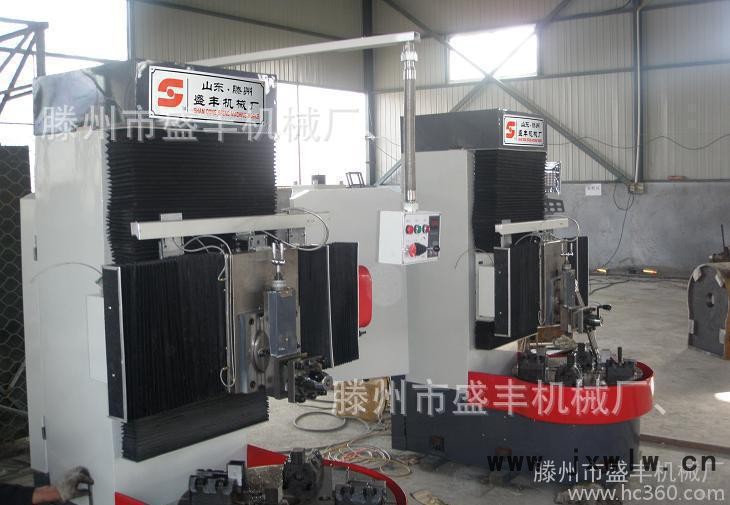

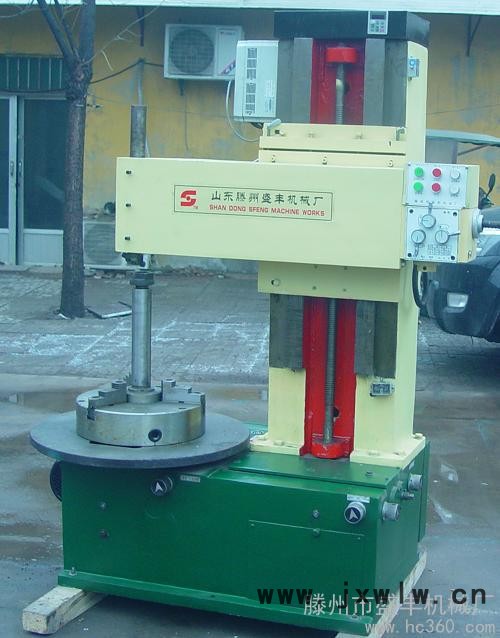

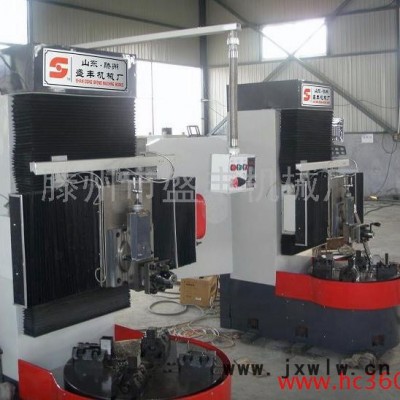

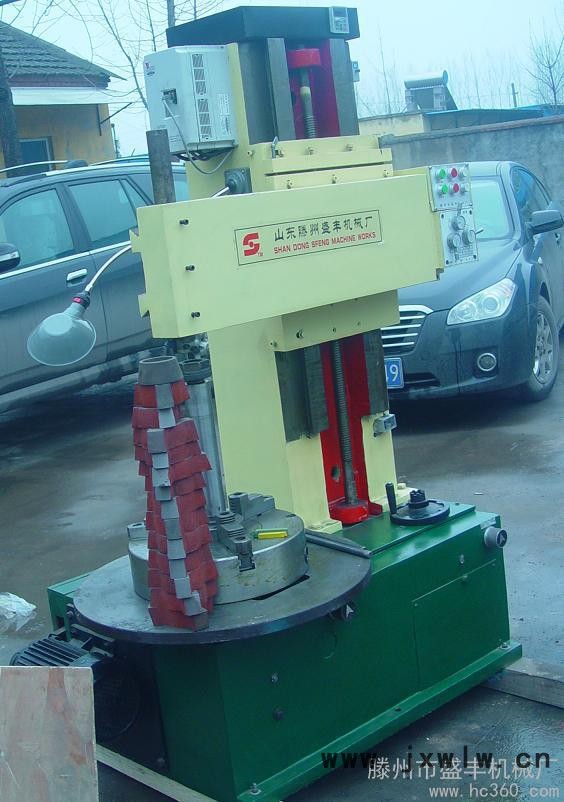

機床主要由底盤、立柱、走刀箱、蝸輪箱、刀架、電器箱及蹄片等部分組成。
1、底盤：所有零部件均裝在底盤上。
2、走刀箱：電動機通過皮帶將動力傳給走刀箱，箱內有兩套變速系統，一套傳給走刀絲杠，另一套傳給蝸輪箱。走刀箱有三個操縱手柄，一個控制主軸轉速，另外兩個手柄控制刀架升降及走刀快慢，其中快慢手柄與主軸轉速手柄配合，可獲得兩種走刀量。（附表１）
3、蝸輪箱：蝸輪箱即主傳箱。主臘梅花上端接盤安裝芯輛。利用錐套定位，將工件裝夾在芯軸上。

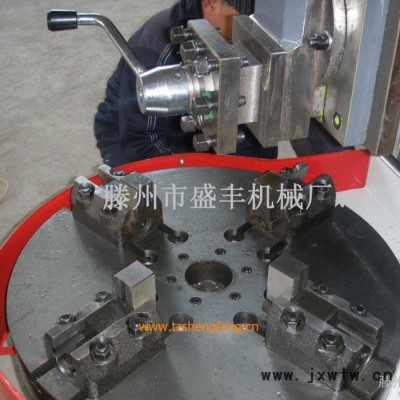

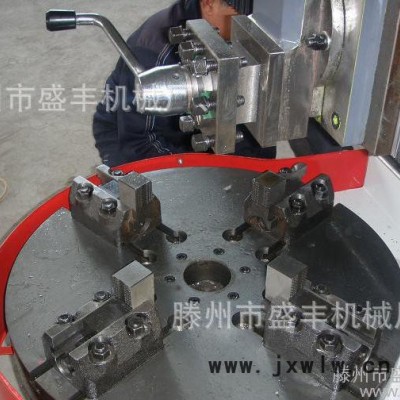

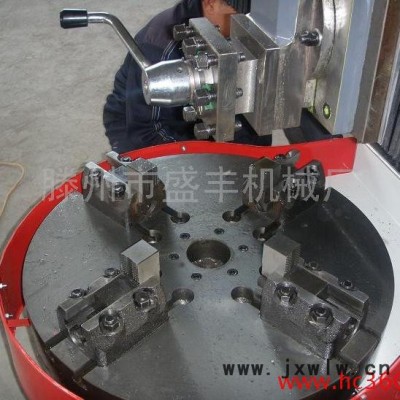

４、刀架系統：刀架系統由刀架滑板組成，滑板側面有三個頂絲，用來調整滑板與立柱導軌的間隙。刀架為V型結構，刀架壓板可調整其間隙，壓板上的鎖緊手柄用于鎖緊刀架。刀軒裝入刀架內孔，用兩個螺釘頂緊，刀具裝在到刀桿下端的斜槽內用頂絲頂緊，刀架側面的手柄用于調整切削濃度或退刀。手柄刻度環每轉一格，可使刀具前進或后退0.05mm。
5、電器箱：電器箱安裝在立柱內腔，各元器件及參數出廠時已經調整完畢，一般情況下不用重調。
