| 額定電壓 | 380V |
|---|---|
| 額定功率 | 0.18（W） |
| 適用范圍 | 3-16 |
| 種類 | 萬能磨刀機 |
| 重量 | 60（kg） |
| 砂輪轉速 | 5100（r/min） |
| 品牌 | 拓爾 |
| 型號 | G430 |
| 加工定制 | 否 |
| 最大磨削長度 | 300（mm） |
| 最大磨刀寬度 | 16（mm） |
| 工作臺旋轉角度 | 360（°） |
| 砂輪尺寸 | 100*50*20（mm） |

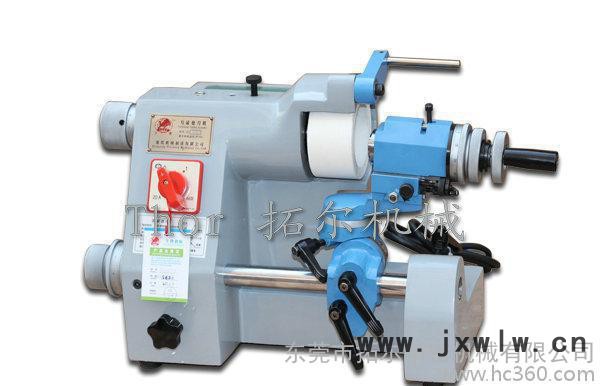

產品介紹：
10A型萬能磨刀機,具有磨削精度高、安裝方便、造型美觀、結構新穎,各轉動部位靈活，噪音低、振動小，刀架部分帶軸承，耐用、耐磨、操作方便等特點，,專門設計用于刃磨刻模銑床、刻字機、刻線機、電腦雕刻機.打標機等各種直徑、形狀、角度的雕刻尖刀、端銑刀、刻刀和按刻模比例相應的靠模銷。因此它是機械加工及雕刻行業刀具刃磨的必備的配套設備。
| 名 稱 | 公 制 | 英 制 | |||||
| 砂 輪 | 直徑 | Φ100mm | 4″ | ||||
| 厚度 | 50mm | 2″ | |||||
| 孔徑 | Φ20mm | 3/4″ | |||||
| 主軸轉速 | 5100r.p.m | ||||||
| 彈簧套夾持直徑范圍 | Φ3～Φ16mm | 1/8″～5/8″ | |||||
| 刀架縱向移動行程 | 140mm | ||||||
| 刀架縱向微調行程 | 18mm | ||||||
| 主軸砂輪移動行程 | 6mm | ||||||
| 磨削錐角范圍 | 0°～180° | ||||||
| 磨削負錐角范圍 | 0°～52° | ||||||
| 磨削后角范圍 | 0°～44° | ||||||
| 電 機 | 功率 | 0.18KW | |||||
| 電壓（三相） | 380V | ||||||
| 轉速（50Hz) | 2810r.p.m | ||||||
| 轉速（60Hz） | 3400r.p.m | ||||||
| 頻率（Hz） | 50 or 60Hz | ||||||
| 機床外形尺寸/凈重 | 45×35×34cm/50kg | 18″×14″×14″ | |||||
| 包裝尺寸/毛重 | 60×40×42cm/60kg | 19″×15″×14 1/4″ | |||||
萬能磨刀機標準配置：
| 名 稱 | 數量 | 備 注 |
| 白玉鋼砂輪 | 1個 | 砂輪粒度80# |
| 磨刀機夾頭 | 3只 | 4、6,8MM |
| 工 具 | 1套 | 內六角Φ4、Φ6、Φ8mm |
| 磨刀機皮帶 | 1條 | 總長22CM |
| 砂輪修整器 | 1座 | 金剛石筆直徑Φ7 mm |
⒈磨刀機嗦咀(夾頭)規格：
公制—Φ3、Φ4、Φ5、Φ6、Φ8、Φ10、Φ12、Φ14、Φ16mm；
英制—1/8″、3/16″、1/4″、5/16″、3/8″、1/2″、5/8″、3/4″、7/8″、1-1-1/8″。
⒉砂輪種類和粒度：
白玉鋼砂輪： 80#、120#；
金鋼石砂輪：100#、150#、320#、600#；
樹脂砂輪：150#、180#、320#、400#、800#、1000#、1200#。
⒊預先訂貨說明夾頭公制或英制規格和數量，其中Φ3至Φ12mm（或1/8″至1/2″）為通孔，16mm（或5/8″）夾持長度為50mm
