| 品牌 | 上海桐前機電設備有限公司 |
|---|---|
| 型號 | 毛細管冷凝器自動釬焊設備 |
| 加工定制 | 是 |
| 類型 | 自動化釬焊設備 |
| 適用范圍 | 毛細管錫焊、毛細管冷凝器自動化釬焊 |
| 標準直徑 | 6.47 9.75 |
| 材質 | 銅、不銹鋼 |
| 產品別名 | 自動錫焊設備 |
| 長度 | 5米 |
| 是否現貨 | 是 |

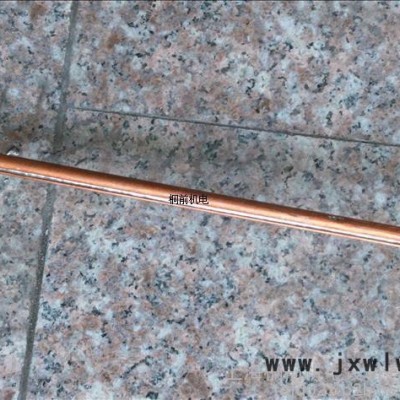

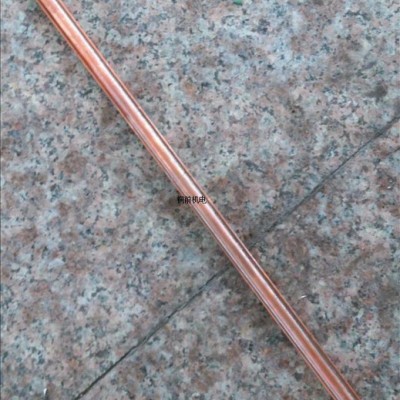

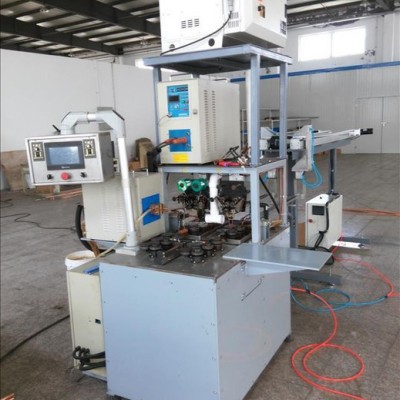

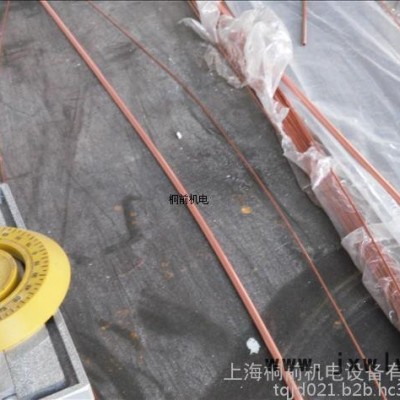

毛細管冷凝器焊接設備主要用于毛細管冷凝器組件的焊接。設備采用臥式設計，由機架、傳動系統、電氣控制系統、40KW高頻感應加熱設備、自動送絲系統、工件冷卻循環水、抽氣排煙等系統組成；設備具有外形美觀、性能可靠、操作簡單、維修方便等特點,可根據客戶的毛細管的焊接要求更換導向輪即可實現多種型號的焊接。
設備采用雙工位相對獨立設計，一名操作人員即可完成，實現連續加工，設備適用性強，即可以完成單管冷凝器焊接，又可完成雙管冷凝器焊接，無需更換夾具，根據冷凝器長度，可在觸摸屏上進行參數調節，方便更換工件進行焊接。（亦可以進行參數預設定，需要更換不同長度工件時，數據一鍵下發，方便快捷）。
１、設備主要功能及技術要求：
1）工位數：采用雙工位，二個工位可以獨立操作；
2）加工產品: 毛細管冷凝器組件，具體型號規格由甲方提供加工；
3）生產節拍：10秒/根（具體根據產品大小確定）；
4）電源： 三相四線制380V±10％AC 50Hz ；
5）外形參考尺寸：可根據甲方的要求定制；
6）定位工裝方便更換，適用于不同型號的毛細管冷凝器組件；
7）設備操作流程：手動上料—焊接加熱—水冷卻—風干--自動下料
8）采用2臺上海內強40KW高頻感應設備；
9）設備具備對輸入電源電壓進行檢測報警能力，當輸入電壓波動超過380V上下10%時，10）設備停機報警，并顯示故障信息；
11）設備具備手動和自動模式，兩種模式可切換，手動模式各功能可單步動作；
12）焊接質量滿足甲方技術要求；
13）電氣控制系統：
1、采用PLC對焊接時間、送絲時間、延時冷卻時間、冷卻時間、延時風冷時間、 風冷時間等焊接參數進行控制，各項參數設置在觸摸屏上設置；
2、采用威倫10寸彩色觸摸屏，可調整生產過程中的所有工藝參數，觸摸屏可儲存 10種規格產品的工藝參數，方便調用；
3、控制系統有報警裝置，設備出現故障時報警，報警記錄顯示在觸摸屏上；
14）冷卻系統：
1、加熱完成時，水冷開始對工件進行冷卻，水冷后，對工件進行風干；
2、感應加熱設備的循環冷卻：采用循環冷卻水進行冷卻，冷卻水水溫控制在7-40度可調，水壓0.2——0.4MPa。
15）設備可靠性：
1、高頻感應主機和分機釬焊，涉及銅管釬焊部分均采用含銀焊料焊接；
2、焊機各進出水聯接部位均密封可靠；禁止出現漏水故障；
3、涉及通訊及電線接頭，連接應可靠穩固，防止接頭松動出現設備故障；
4、設備外部可能與人體接觸處的電流、電壓均低于安全值；
16）設備電器元件品牌：
1.氣動元件均采用SMC產品；
2.PLC采用三菱產品；
3.觸摸屏采用威倫產品；
4.電氣原件采用施耐德產品；
5.抽氣排煙系統：設備裝有抽氣排煙裝置；
17）電控柜內安裝維修用220V電源插座，電器控制系統具有電氣過載保護；
18）設備走線用線槽規范整齊布置；
19）接線端子都**碼管，線號與線路圖上的線號相 符合；
23）設備外形設計合理美觀，設備顏色為XX油漆，甲方提供色板給乙方；
24）甲方需為設備提供的氣源：壓縮空氣壓力：0.4-0.6Mpa；
25）設備資料提供：設備銘牌、出廠合格證、說明書、工裝夾具圖紙、電氣路圖、電子 程序、設備易損件清單均按甲方要求提供；
