| 額定功率 | 15 kw |
|---|---|
| 級數 | 單級 |
| 減速比 | 80 |
| 類別 | 滾柱減速機 |
| 使用范圍 | 大型彎管機，彈簧機 |
| 輸入轉速 | 1450rpm |
| 許用扭矩 | 40000 |
| 用途 | 減速機 |
| 安裝形式 | 立式 |
| 是否可定制 | 是 |
| 安裝機構型式 | 立式 |
| 布局形式 | 擺線式 |
| 齒面硬度 | 軟齒面 |
| 齒輪類型 | 圓柱齒輪減速機 |
| 輸出轉速范圍 | 20 |
| 品牌 | 臺灣村田 |
| 型號 | TTRA-1350E-80 |
| 加工定制 | 否 |
| 是否原廠 | 是 |

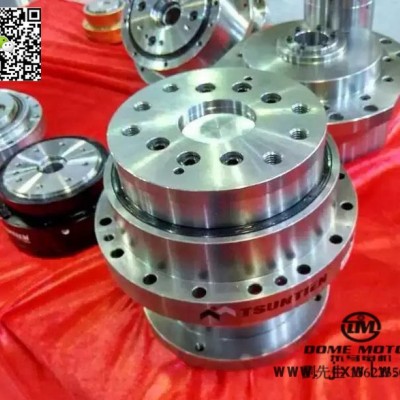

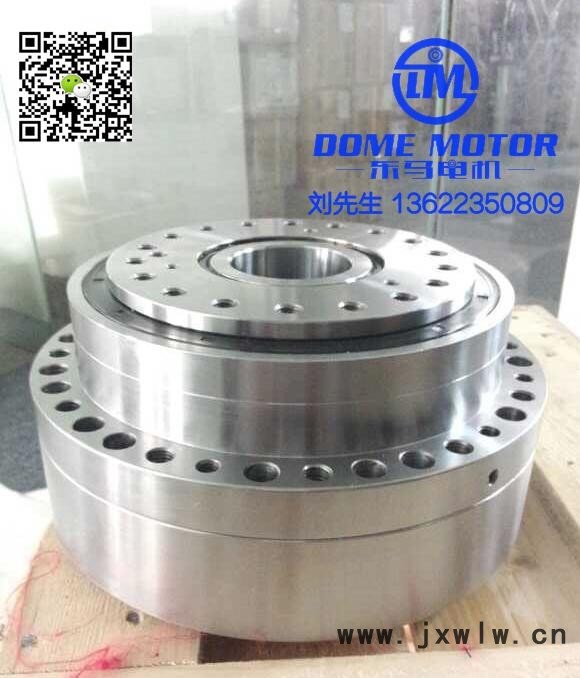

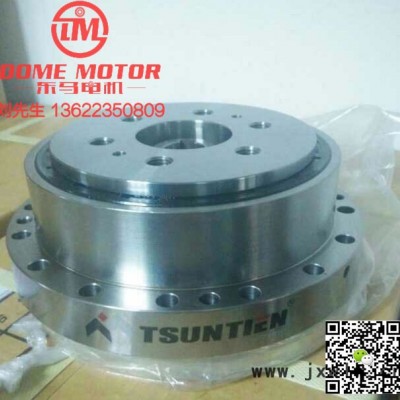

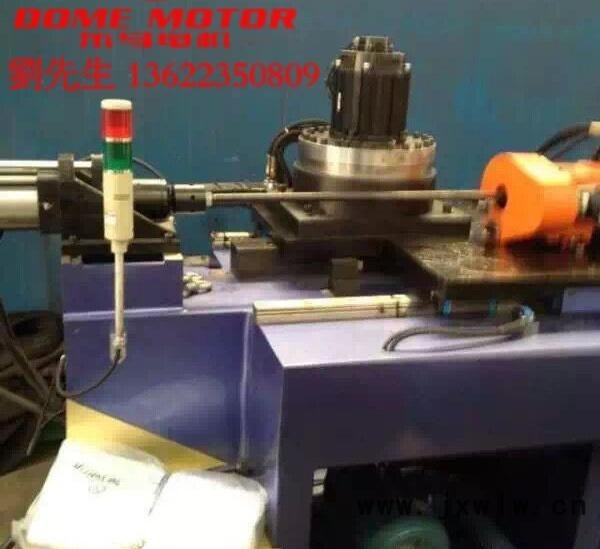

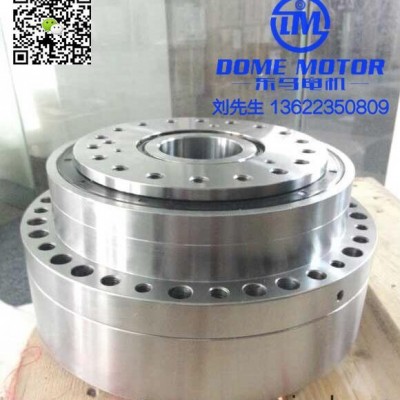

彎管機專用安川電機15KW減速機TTRA-1350E-80減速機、變速機
1、傳動新穎，優點獨具
具有擺輪傳動中圓形針齒的固齒輪而無擺輪，具有諧波齒輪傳動的優點而無柔輪，具有少齒差行星傳動大傳動比而無干涉，具有章動傳動承載力大的優點而無章動傳動。
2、運行平穩，噪音較低
多齒嚙合,重疊系數大,雙排結構機理平衡,滾動及側間除隙,可避免齒輪干涉,使得機械震動及噪音限制在更小程度；
3、傳動**，誤差較小
由於多齒嚙合，輪齒誤差可相互補償，因此傳動誤差值僅為齒輪減速機的25%。
4、滑動微小，效率更高
由於嚙合件均系滾柱構成，全系統基本上為滑動中帶滾動，機械損失微乎其微，所以可得極高的齒輪傳動效率，單段減速機更高可達95%左右
5、激波徑大，出力較高
由於激波規律的特性，滾柱波動傳動的激波徑一般均較其他行星傳動機構大，因此容許傳達轉距也較高。
6、傳動比大，結構緊湊
傳動比為滾柱盤滾柱的個數，所以單段傳動即可獲得很大的傳動比，出入力軸位於同一軸心線上，結構精簡緊湊，和同條件的齒輪減速機及蝸輪減速機相比，體積顯的輕盈。
7、多齒嚙合，承載力大
雙波結構同時嚙合齒數可達50%，一般齒輪傳動僅約1~2齒，因此承載力比相同條件的齒輪減速機和蝸輪減速機來的大。
8、滾柱齒型，壽命更長
**活齒機構，工藝良好，加工簡易，成本較低，加以所具有的真圓齒型，內聚力強，不易崩齒，不僅保養容易，壽命也較長。
9、耗能較省，經濟性佳
由於出力大，效率高，能量損耗小，工作負荷減輕，長期運轉，經濟效益顯著。
10、中空滾柱，輸出簡單
部份滾柱個齒，於低速比傳動中采用中空形式，可直接輸出等速運動，不僅改善了傳動性能，也簡化了等速輸出結構。
