| 數控機床分類 | 其他數控機床 |
|---|---|
| 主電機功率 | 9（kw） |
| 運動方式 | 輪廓控制 |
| 加工尺寸范圍 | 1300*2500（mm） |
| 主軸轉速范圍 | 24000（rpm） |
| 刀具數量 | 5 |
| 控制方式 | 閉環控制 |
| 控制系統 | 眾泰克 |
| 布局形式 | 臥式 |
| 動力類型 | 機械傳動 |
| 用途 | 數控特種加工 |
| 適用行業 | 通用 |
| 售后服務 | 整機保修一年，免費培訓，教會為止 |
| 品牌 | 拓尖 |
| 型號 | TJ-1325 |

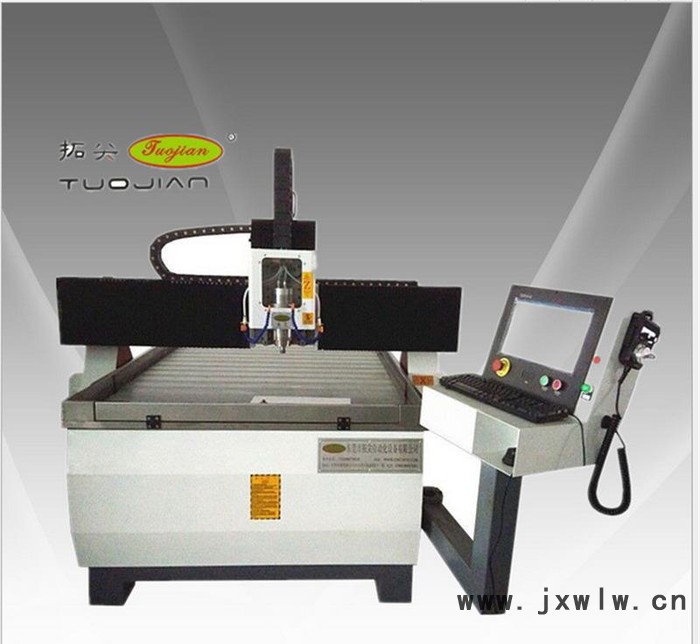

機身
機身整體8mm加厚方管焊接，經龍門銑加工，保證齒條、導軌的**安裝，保證了零件的壽命，
確保了設備的精度。龍門結構由通體鑄件作為支撐，高速加工時更加穩定。
傳動
X、Y軸采用高精度斜齒，扭力強勁、速度快、精度高，Z軸采用原裝臺灣TBI自動消隙雙螺母滾珠
絲桿，是高靈敏度更穩定的刀路進補的保證。整機全部采用原裝臺灣上銀導軌，使得設備在高速度、
高精度加工時更加穩定的傳動。
機頭

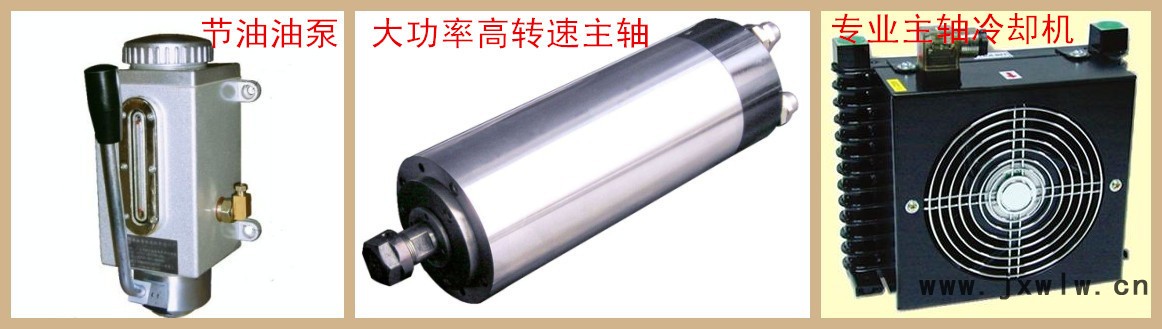

主軸采用大功率水冷主軸，可根據客戶要求定制獨立多頭或1+N多頭方式，提高客戶加工效率。
速度
標配采用86高速電機步進電機，**高空程速度可達到15000mm/min，加工速度可達9000mm。
控制系統
采用眾泰克控制系統，具有斷點續雕功能，可保證意外情況下或者工作暫停后再加工。功能更加
強大，抗干擾性強，加工穩定，操作簡便。
設備型號 | TJ-1325-4 |
平臺尺寸 | 1450x2900 mm |
加工行程 | 1300x2500x180 mm（X-Y-Z） |
主軸功率 | 3.7 KW |
主軸轉速 | 24000rpm/min |
**高加工速度 | 15000mm/min |
傳動系統 | 雷賽86驅動 |
分辨率 | 0.00625/Pulse |
變頻器 | 富凌變頻器 |
控制系統 | 眾泰克 |
龍門支撐側壁 | 整體鑄鐵CNC加工 |
Z軸懸掛 | U型鑄鋁CNC加工 |
X、Y軸配置 | 高精度斜齒、原裝臺灣上銀導軌 |
Z軸配置 | 原裝臺灣TBI絲桿、上銀導軌 |
運動方式 | 龍門動 |
整機凈重 | 2200Kg |
配電要求 | 380V 50Hz |
設備尺寸 | 3000x2000x1600（X-Y-Z） |
售前服務
工廠免費打樣調機演示，可根據客戶需求定制設備型號，根據客戶需求推薦客戶**的設備。
售中服務
購機我司技術人員上門免費安裝培訓，客戶來工廠接受培訓免費提供食宿。
售后服務
我司設備整機保修一年，以下耗材除外（耗材包括刀具，水泵，防塵），人員違規操作或私自接
改設備線路導致設備損壞由客戶承擔售后費用。
/
