| 產地 | 廣東 |
|---|---|
| 產品類型 | 全新 |
| 電源電壓 | 380V |
| 電源類型 | 交流電源 |
| 額定電壓 | 380V |
| 額定輸入功率 | 3.7 |
| 高度 | 180 |
| 工作形式 | 全自動 |
| 空載轉速 | 24000rpm |
| 控制方式 | 數控 |
| 類型 | CNC數控雕刻機 |
| 認證 | IOS9001 |
| 適用范圍 | 木工開料雕刻機 木工切割雕刻機 木工異形雕刻機 木工家具雕刻機 |
| 重量 | 2200 |
| 執行質量標準 | 國標 |
| 回轉數 | 24000 |
| 銑刀直徑 | 3.175 4 6 8 10 12 12.7 |
| 主軸鉆速 | 24000rmp |
| 套爪夾頭 | 5 |
| 最大加工寬度 | 1300（mm） |
| 品牌 | 拓尖 |
| 型號 | TJ-1325-4木板切割雕刻機 |
| 加工定制 | 是 |
TJ-1325-4木工雕刻機設備配置單
| 主要配件 | |||
| 序號 | 機床名稱：木工雕刻機 | 產品型號 | 數量 |
| 1 | 機身材質 | 8mm加鋼帶，鋼通滿焊機身 | 1臺 |
| 2 | 鈑金型式 | 2mm 烤漆鈑金 | 1套 |
| 3 | 臺面設置 | 頂部3mmX側壁5mmX24mm高航空鋁 | 1 套 |
| 4 | 橫梁、側壁 | 全鑄鐵CNC加工 | 1 套 |
| 5 | Z軸掛板 | U型鑄鋁，CNC加工 | 1 套 |
| 6 | 控制系統 | 山龍控制系統 | 1套 |
| 7 | X、Y軸配置 | 高精度德國斜齒，臺灣上銀30導軌 | 3條斜齒，4條導軌 |
| 8 | Z軸配置 | 臺灣TBI 2510絲桿，臺灣上銀25導軌 | 1條絲桿，2條導軌 |
| 9 | 傳動系統 | 雷賽步進 | 4套 |
| 10 | 主軸 | 祥豐水冷(配水冷機) | 1套 |
| 11 | 變頻器 | 富凌變頻器 | 1套 |
| 12 | 電箱配置 | 一體機 | 1 套 |
| 13 | 備注 |
|
|
| 設備參數 | |||
| 1 | 主軸轉速 | 0~24000 rpm/min | |
| 2 | 空程速度 | 0-20000 mm/min | |
| 3 | 加工速度 | 0-15000 mm/min | |
| 4 | 主軸功率 | 3.7KW | |
| 5 | 加工精度 | ±0.1/300 mm | |
| 6 | 重復定位精度 | ± 0.05/300mm | |
| 7 | X/Y軸最大工作行程 | 1300*2500 mm（X*Y） | |
| 8 | Z軸最大行程 | 200mm | |
| 9 | 分辨率 | 0.00625/Pulse | |
| 10 | 雕刻指令 | G-code,ENG，UOO,MMG，NC | |
| 11 | 刀具直徑 | 3.175mm,4mm, 6mm, 8mm, 10mm, 12.7mm | |
| 12 | 運動方式 | 龍門動 | |
| 13 | 凈重 | 2000 KG | |
| 14 | 電力需求 | 380V 50HZ (內置開關電源) | |
| 15 | 臺面尺寸 | 1400*2900mm | |
| 16 | 外形尺寸 | 3000*2000*1700 mm | |
應用行業：

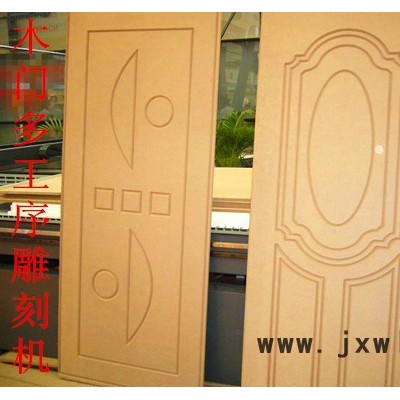

適用于各種實木，密度板，木材等圓柱雕刻加工， PVC/PP扳切割，高精度手板，電子治具三維加工，并可加工其他一切非金屬材料（如各種木材、塑膠、合成扳、亞克力等。）
機器特點：
1.重型床身，不易變形，高速運行加工時機器不抖動，產品的加工面光滑且不易斷刀，采用滿焊工藝并經振動時效處理，能確保機器在高速運作時不抖動。
2.X，Y，Z軸采用臺灣上銀高精度雙螺母絲桿，導軌均為原裝臺灣上銀方軌，加工精度高，噪音小，使用壽命長。
3.大功率橫扭矩主軸，軸承大，轉速高，切屑量大、且電機不易受損。
4.原裝正版電腦機柜操作系統，反應靈敏，穩定性高，且操作簡單方便。
※ 由于本公司不斷改進產品，因此本公司保留隨時更改設計及規格和配置的權利且不另行通知，如蒙惠顧時，請確認規格是否變更！
TJ-1325-4木工雕刻機設備報價單
| 項次 | 品名/規格 | 單位 | 數量 | 單價（元） | 金額（元） | 備注 |
| 1 | TJ-1325-4木工雕刻機 | 臺 | 1 | 49800 | 49800 | 含稅加十個點 |
| 2 |
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
| 合計 | 49800 元 | |||||
| 合計金額（大寫）：肆萬玖仟捌佰 此價格含運費 | ||||||
1、 此金額為未含稅報價。(含稅加10%）
2、 運費說明：以上價格不含運費。（珠三角包郵）
3、 交期說明：根據客戶訂單要求，以及工廠排單順序，默認交期為15個工作日。
4、 付款條件：百分之三十定金，設備驗收合格之后支付百分之七十。
5、 付款要求：只接受現金，支票、電匯、轉賬，不收期票和銀行承兌匯票。
6、 報價有效期限：此報價單有效期為報價日期起30天內 。
