| 電源電壓 | 380v |
|---|---|
| 電源類型 | 交流電源 |
| 額定電壓 | 380 |
| 額定輸入功率 | 2200 |
| 高度 | 200 |
| 空載轉速 | 20000 |
| 適用范圍 | 金屬/銅/鋁板雕刻 |
| 重量 | 1500 |
| 回轉數 | 20000 |
| 銑刀直徑 | 3.175，4，6，8，10，12.7 |
| 主軸鉆速 | 24000 |
| 套爪夾頭 | 標配 |
| 品牌 | 拓尖/tuojian |
| 型號 | TJ-6060-9 |
| 加工定制 | 是 |
| 柱塞行程長度 | 600 |
| 底板直徑 | 600 |
一、設備型號：
TJ-6060-9

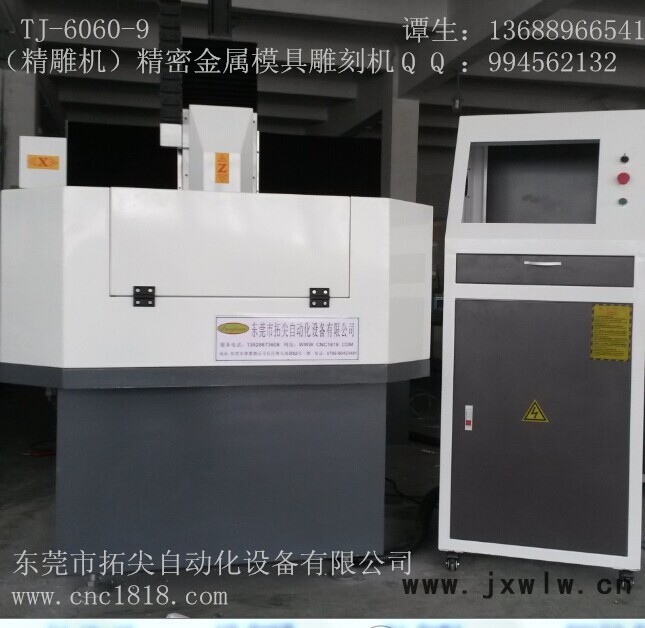

二、設備實拍：
三、技術參數:
設備型號 | TJ-6060-9 |
平臺尺寸 | 600x600 mm |
加工行程 | 600x600x200mm（X-Y-Z） |
主軸 | 2.2 KW |
主軸轉速 | 24000rpm/min |
**高速度 | 10000mm/min |
傳動系統 | 高速步進電機 |
分辨率 | 0.00625/Pulse |
精度 | ±0.05/300mm |
變頻器 | 富凌變頻器 |
控制系統 | 眾泰克 |
支撐側壁 | 整體鑄鐵CNC加工 |
Z軸懸掛 | 整體鑄鐵CNC加工 |
X、Y軸配置 | 原裝臺灣TBI絲桿、上銀導軌 |
Z軸配置 | 原裝臺灣TBI絲桿、上銀導軌 |
運動方式 | 臺面動 |
整機凈重 | 1500Kg |
配電要求 | 380V 50Hz |
設備尺寸 | 1000*900*1800 mm（X-Y-Z） |
四、設備特點：
機身
機身H鋼焊接，機身平臺整體鑄鐵，經龍門銑加工，保證絲桿、導軌的**安裝，保證了零件的壽命，確保了設備的精度。橫梁與支撐一體鑄造而成，更加穩定。
傳動
X、Y、Z軸均采用原裝臺灣TBI自動消隙雙螺母滾珠絲桿，是高靈敏度更穩定更**的雕刻的保證。導軌全部采用原裝臺灣上銀導軌，使得設備在高速度、高精度加工時更加穩定的傳動。
機頭
主軸采用大功率水冷主軸，可根據客戶要求定制獨立多頭或1+N多頭方式，提高客戶加工效率。
速度
標配采用高速步進電機**高速度可達到15000mm/min。
控制系統
采用眾泰克控制系統，具有斷點續雕功能，可保證意外情況下或者工作暫停后再加工。功能更加強大，抗干擾性強，加工穩定，操作簡便。
五、行業應用:
吸塑摸、燙金摸、鋁摸、銅工手表、電子治具，手板，絕緣材料，手機殼等材料表面進行三維加工、精密要要件加工等。

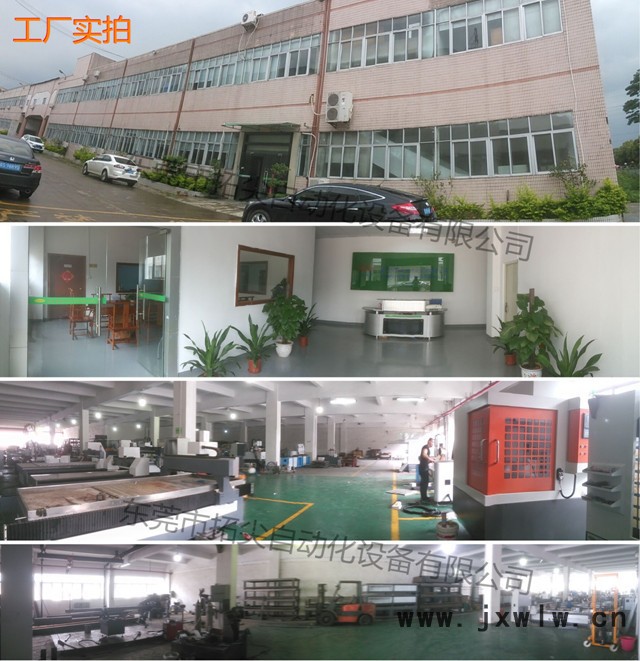

六、工廠實拍：
七、備注：
售前服務：
工廠免費打樣調機演示，可根據客戶需要定制的設備型號，根據客戶需要推薦客戶**的設備。
售中服務：
購機我司技術人員免費上門安裝培訓，客戶來工廠接受培訓免費提供食宿。
售后服務：
我司設備整機保修一年。
1：電話售后。當客戶機器發生故障時，通過電話咨詢我廠售后或技術人員，確定故障原因后，經公司許可，由客戶自行對機器進行維修與保養，如有配件損壞，我廠將通過物流或快遞方式發往客戶處，由客戶自行安裝。
2：實地售后。當客戶無法自行處理機器故障時，公司將根據實際情況，派售后人員前往客戶處實地排除故障，并給予免費維修服務，若設備已出保修期或系人為使用不當原因造成損壞，需收費。
八、公司信息：
東莞市拓尖自動化設備有限公司
Dongguan Tuojian Automation Equipment Co,Ltd
