| 電源電壓 | 380V |
|---|---|
| 額定功率 | 7000 |
| 高度 | 1600mm |
| 適用范圍 | 木工行業、廣告行業、家具行業 |
| 重量 | 1200Kg |
| 銑刀直徑 | 3.175，4，6，8，10，12.7 |
| 主軸鉆速 | 24000 |
| 套爪夾頭 | 標準 |
一、設備型號：
TJ-1325-2

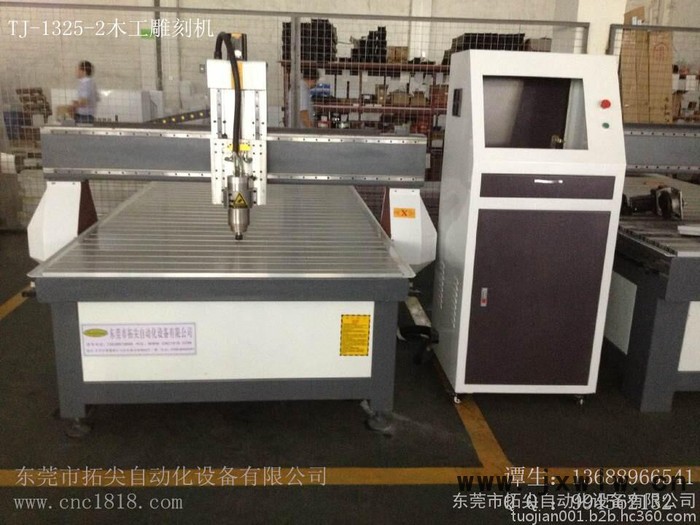

二、設備實拍：
三、技術參數 :
設備型號 | TJ-1325-2 |
平臺尺寸 | 1380x3000 mm |
加工行程 | 1300x2500x180 mm（X-Y-Z） |
主軸 | 3KW |
主軸轉速 | 24000rpm/min |
**高加工速度 | 15000mm/min |
傳動系統 | 雷賽86驅動 |
分辨率 | 0.00625/Pulse |
精度 | ±0.1/300mm |
變頻器 | 富凌變頻器 |
控制系統 | 眾泰克 |
龍門支撐側壁 | 整體鑄鐵CNC加工 |
Z軸懸掛 | U型鑄鋁CNC加工 |
X、Y軸配置 | 高精度斜齒、原裝臺灣上銀導軌 |
Z軸配置 | 原裝臺灣TBI絲桿、上銀導軌 |
運動方式 | 龍門動 |
整機凈重 | 1200Kg |
配電要求 | 380V 50Hz |
設備尺寸 | 3000x2000x1600（X-Y-Z） |
四、設備特點 :
機身
機身整體8mm加厚方管焊接，經龍門銑加工，保證齒條、導軌的**安裝，保證了零件的壽命，確保了設備的精度。龍門結構由通體鑄件作為支撐，高速加工時更加穩定。
傳動
X、Y軸采用高精度斜齒，扭力強勁、速度快、精度高，Z軸采用原裝臺灣TBI自動消隙雙螺母滾珠絲桿，是高靈敏度更穩定的刀路進補的保證。整機全部采用原裝臺灣上銀導軌，使得設備在高速度、高精度加工時更加穩定的傳動。
機頭
主軸采用大功率水冷主軸，可根據客戶要求定制獨立多頭或1+N多頭方式，提高客戶加工效率。
速度
標配采用86高速電機步進電機**高速度可達到15000mm/min。
控制系統
采用眾泰克控制系統，具有斷點續雕功能，可保證意外情況下或者工作暫停后再加工。功能更加強大，抗干擾性強，加工穩定，操作簡便。
五、行業應用 :
適用于各種大型石材，金屬，塑膠，木材等圓柱雕刻加工，也用于鋁扳、不銹鋼扳切割、鏤花、幕墻切割、門樓雕刻，PVC/PP扳切割，高精度手板，電子治具三維加工，并可加工其他一切非金屬材料（如各種木材、塑膠、合成扳、亞克力等。）

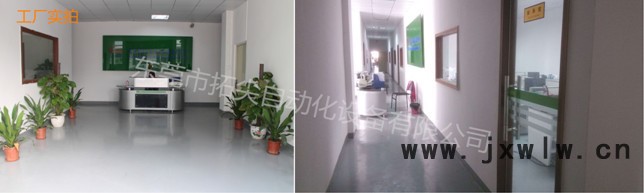

六、工廠實拍：
七、備注：
售前服務：
工廠免費打樣調機演示，可根據客戶需要定制的設備型號，根據客戶需要推薦客戶**的設備。
售中服務：
購機我司技術人員免費上門安裝培訓，客戶來工廠接受培訓免費提供食宿。
售后服務：
我司設備整機保修一年。
1：電話售后。當客戶機器發生故障時，通過電話咨詢我廠售后或技術人員，確定故障原因后，經公司許可，由客戶自行對機器進行維修與保養，如有配件損壞，我廠將通過物流或快遞方式發往客戶處，由客戶自行安裝。
2：實地售后。當客戶無法自行處理機器故障時，公司將根據實際情況，派售后人員前往客戶處實地排除故障，并給予免費維修服務，若設備已出保修期或系人為使用不當原因造成損壞，需收費。
