| 額定輸入功率 | 7.5（W） |
|---|---|
| 空載轉速 | 24000（rpm） |
| 柱塞行程長度 | 1300（mm） |
| 底板直徑 | 2500（mm） |
| 回轉數 | 2000（rpm） |
| 電源類型 | 交流電源 |
| 額定電壓 | 380（V） |
| 銑刀直徑 | 3.175 -10（mm） |
| 套爪夾頭 | 標配 |
| 高度 | 1680（mm） |
| 適用范圍 | 木工/廣告/金屬鋁板,銅板門花雕刻 |
| 加工定制 | 是 |
| 主軸轉速 | 24000（rpm） |
| 凈重 | 4200（KG） |
| 規格 | 1300*2500 |
| 品牌 | 拓尖 |
| 型號 | TJ-1325 |
應用行業：

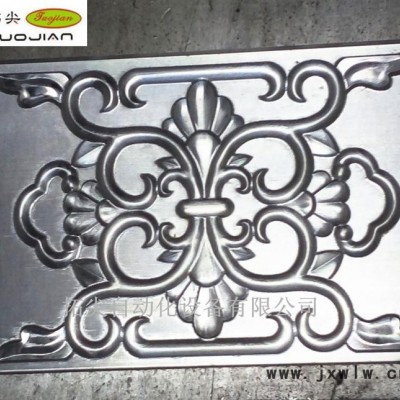

1.銅門,鋁門行業中門頭窗花浮雕,鏤空,切割等,對金屬材料進行加工.
2.廣告行業：亞克力、雙色板、PVC、ABS板、鋁塑板雕刻切割，各類標牌、胸牌、座標牌、銅、字模、字型，各類標志、商標等材料。
3. 木工行業：家俱裝飾，樂器行業，木制工藝品行業，大面積板材平面雕刻、實木家俱、實木藝術壁畫、密度板免漆門、復合門、櫥柜窗門，床頭柜，屏風雕刻等。
機器特點：
◇本機器整體采用加厚高碳鋼，人工時效床體，機身承受力高，堅固不振動、不變形、剛性好，再經過大型數控加工中心精加工，再裝上導軌和齒條，以保證精度。此款高速鋁板雕刻機是針對鋁門/銅門專業設計，高速度，高品質，高性價比，空程速度可達36米/分.加工速度**高可達20米/分，是佛山/廣州銅鋁門業指定專用雕刻機！
◇本廠機器采用臺灣原裝上銀方型導軌，Z軸絲桿采用臺灣TBI絲桿，耐磨，精度高。
◇三軸帶防塵罩，有效防護灰塵，保證傳動件長期的使用穩定性
◇ 可隨時暫停、增減速度、調節深度，并可預覽雕刻路徑的平面和立體圖,無級調速方便于雕刻不同材質，適用于不同行業
◇ 方便的斷刀處理，任意點刻補，無需重新排版或回到原點重刻，操作方便、容易掌握，支持文泰、TYPE3、 精雕等排版軟件，兼容type3/artcam/ JDPaint/proe/UG等多種CAD/CAM軟件
◇ 采用精密電主軸，四軸承，耐磨，耐用.大力距、強切削、高頻率、長壽命
機器參數:
主要配件 | |||
序號 | 機床名稱：鋁板雕刻機 | 產品型號 | 數量 |
1 | 機身材質 | 8mm加鋼帶，鋼通滿焊機身 | 1臺 |
2 | 鈑金型式 | 2mm 烤漆鈑金 | 1套 |
3 | 臺面設置 | 頂部3mmX側壁5mmX24mm高航空鋁 | 1 套 |
4 | 側壁 | 全鑄鐵CNC加工 | 1 套 |
5 | Z軸掛板 | U型鑄鋁，CNC加工 | 1套 |
6 | 控制系統 | 臺灣新代 | 1套 |
7 | X、Y軸配置 | 臺灣TBI 3220絲桿臺灣上銀25導軌 | 3條斜齒，4條導軌 |
8 | Z軸配置 | 臺灣TBI 3220絲桿，臺灣上銀25導軌 | 2條絲桿，4條導軌 |
9 | 傳動系統 | 臺達伺服 | 4套 |
10 | 主軸 | 祥豐水冷(配水冷機) | 2套 |
11 | 變頻器 | 富凌變頻器 | 1套 |
12 | 電箱配置 | 電腦機柜(一體機) | 1套 |
設備參數 | |||
1 | 主軸轉速 | 0~30000 rpm/min | |
2 | 空程速度 | 0-20000 mm/min | |
3 | 加工速度 | 0-15000 mm/min | |
4 | 主軸功率 | 7.5KW | |
5 | 加工精度 | ± 0.03/300 mm | |
6 | 重復定位精度 | ± 0.01/300mm | |
7 | X/Y軸**大工作行程 | 1300*2500 mm（X*Y） | |
8 | Z軸**大行程 | 180 mm | |
9 | 分辨率 | 0.00625/Pulse | |
10 | 雕刻指令 | G-code,ENG，UOO,MMG，NC | |
11 | 刀具直徑 | 3.175mm,4mm, 6mm, 8mm, 10mm, 12.7mm | |
12 | 運動方式 | 龍門動 | |
13 | 凈重 | 4200 KG | |
14 | 電力需求 | 380V 50HZ (內置開關電源) | |
15 | 外形尺寸 | 2000*3000*1700 mm（L*W*H） | |
