| 額定輸入功率 | 3000（W） |
|---|---|
| 空載轉速 | 24000（rpm） |
| 柱塞行程長度 | 1300（mm） |
| 底板直徑 | 2500（mm） |
| 回轉數 | 20000（rpm） |
| 電源類型 | 交流電源 |
| 額定電壓 | 380（V） |
| 銑刀直徑 | 3.175-10（mm） |
| 套爪夾頭 | 標配 |
| 高度 | 1680（mm） |

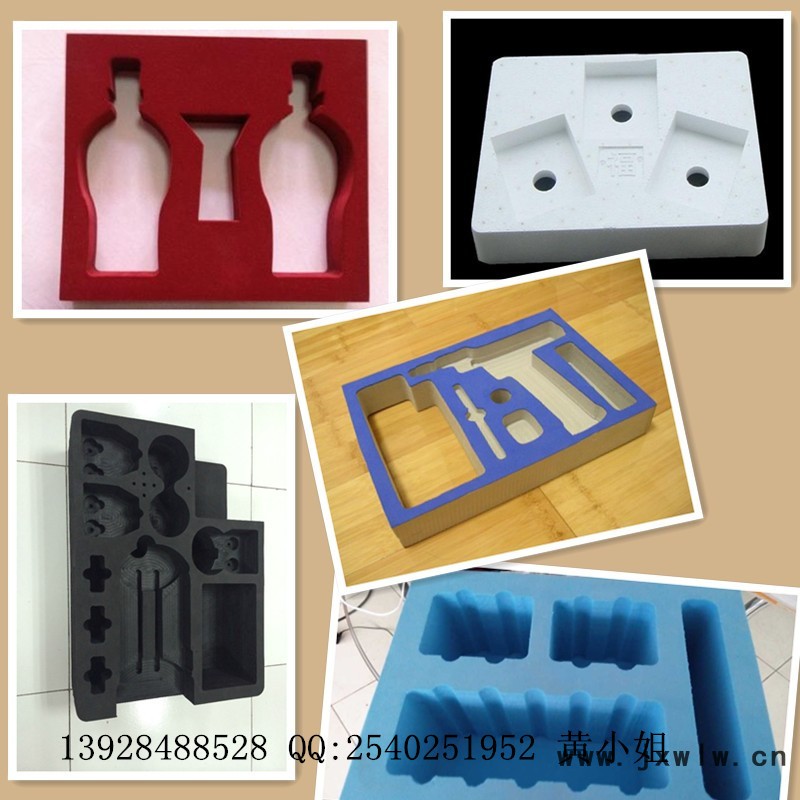

| 適用范圍 | 廣告標識，PVC,亞克力，EVA包裝 |
| 加工定制 | 是 |
| 主軸轉速 | 24000（rpm） |
| 凈重 | 1200（KG） |
| 規格 | 1300*2500 |
| 品牌 | 拓尖 |
| 型號 | 1325-2 |
詳情請咨詢 ：13928488528 QQ:2540251952黃小姐
應用行業：
1.廣告行業：亞克力、雙色板、PVC、ABS板、鋁塑板雕刻切割，各類標牌、胸牌、座標牌、銅、字模、字型，各類標志、商標等材料。
2. 木工行業：家俱裝飾，樂器行業，木制工藝品行業，大面積板材平面雕刻、實木家俱、實木藝術壁畫、密度板免漆門、復合門、櫥柜窗門，床頭柜，屏風雕刻等。
機器特點：
◇本機器整體采用加厚高碳鋼，人工時效床體，機身承受力高，堅固不振動、不變形、剛性好，再經過大型數控加工中心精加工，再裝上導軌和齒條，以保證精度.
◇本廠機器采用臺灣原裝上銀方型導軌，Z軸絲桿采用臺灣TBI絲桿，耐磨，精度高。
◇三軸帶防塵罩，有效防護灰塵，保證傳動件長期的使用穩定性
◇ 可隨時暫停、增減速度、調節深度，并可預覽雕刻路徑的平面和立體圖,無級調速方便于雕刻不同材質，適用于不同行業
◇ 方便的斷刀處理，任意點刻補，無需重新排版或回到原點重刻，操作方便、容易掌握，支持文泰、TYPE3、 精雕等排版軟件，兼容type3/artcam/ JDPaint/proe/UG等多種CAD/CAM軟件
◇ 采用精密電主軸，四軸承，耐磨，耐用.大力距、強切削、高頻率、長壽命
機器參數:
主要配件 | |||

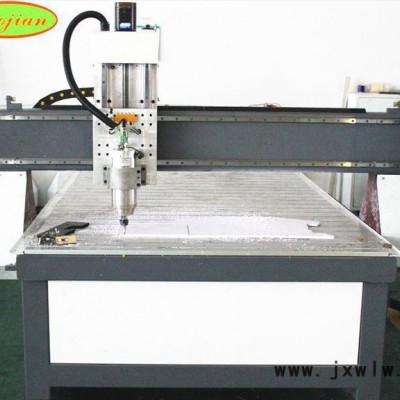

序號 | 機床名稱：廣告雕刻機 | 產品型號 | 數量 |
1 | 機身材質 | 8mm加鋼帶，鋼通滿焊機身 | 1臺 |
2 | 鈑金型式 | 2mm 烤漆鈑金 | 1套 |
3 | 臺面設置 | 頂部3mmX側壁5mmX24mm高航空鋁 | 1 套 |
4 | 側壁 | 全鑄鐵CNC加工 | 1 套 |
5 | Z軸掛板 | U型鑄鋁，CNC加工 | 1套 |
6 | 控制系統 | 臺灣新代 | 1套 |
7 | X、Y軸配置 | 德國斜齒 | 3條 |
8 | Z軸配置 | 臺灣TBI 2510絲桿，臺灣上銀20導軌 | 1條絲桿，2條導軌 |
9 | 傳動系統 | 高速步進 | 4套 |
10 | 主軸 | 祥豐水冷(配水冷機) | 1套 |
11 | 變頻器 | 富凌變頻器 | 1套 |
12 | 電箱配置 | 電腦機柜(一體機) | 1套 |
設備參數 | |||
1 | 主軸轉速 | 0~24000 rpm/min | |
2 | 空程速度 | 0-20000 mm/min | |
3 | 加工速度 | 0-15000 mm/min | |
4 | 主軸功率 | 3KW | |
5 | 加工精度 | ± 0.1/300 mm | |
6 | 重復定位精度 | ± 0.01/300mm | |
7 | X/Y軸**大工作行程 | 1300*2500 mm（X*Y） | |
8 | Z軸**大行程 | 180 mm | |
9 | 分辨率 | 0.00625/Pulse | |
10 | 雕刻指令 | G-code,ENG，UOO,MMG，NC | |
11 | 刀具直徑 | 3.175mm,4mm, 6mm, 8mm, 10mm, 12.7mm | |
12 | 運動方式 | 龍門動 | |
13 | 凈重 | 3500 KG | |
14 | 電力需求 | 380V 50HZ (內置開關電源) | |
15 | 外形尺寸 | 2000*3000*1700 mm（L*W*H） | |
雕刻機操作簡介/Operation
1,按設計要求進行排版, 在正確計算完路徑后,將不同刀具的路徑進行保存.保存成不同的文件.
2,在檢查路徑正確后在雕刻機控制系統中將路徑文件打開(可預覽).
3,固定好材料,定義好工作的原點. 打開主軸電機正確調好轉數.
4.接通電源，進行機器操作。
開機
1.打開電源開關，電源指示燈亮，機器首先進行復位自檢運行，X、Y、Z、軸回到零點，然后各自運行到初始待命位置（機器初始原點）。
2.使用手持控制器，分別對X、Y、Z軸進行調整，對準雕刻工作的開始點（加工原點）。對主軸的轉速，進刀速度分別進行適當?shù)倪x擇，使雕刻機處于工作等待狀態。
雕刻
1.編輯好所要雕刻的文件。
2.打開傳輸文件，傳輸文件到雕刻機，即可自動完成文件的雕刻工作。
結束
當?shù)窨涛募Y束后，雕刻機會自動抬刀，并運行到工作開始點的上方。

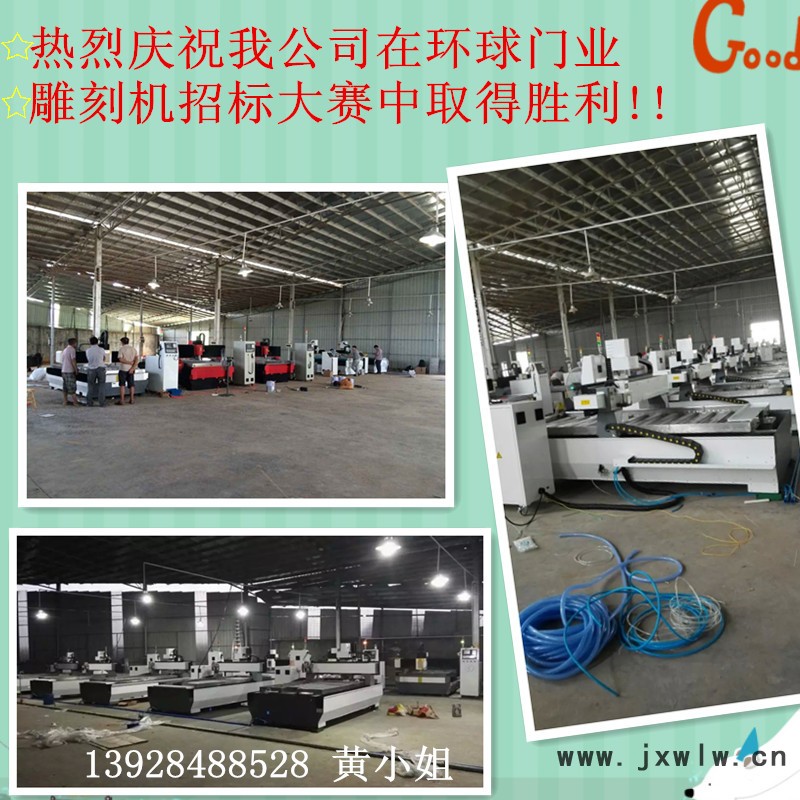

東莞市拓尖自動化設備有限公司是一家實力雄厚、經驗豐富、技術過硬的精密雕刻機、小型激光雕刻機、東莞雕刻機廠家，公司具有設計、研發、生產和組裝的能力，能夠為客戶量身訂做出各種功能用途的雕刻機。
