| 尺寸 | 160*80 |
|---|---|
| 輸入 | K/S/B/R/PT100 |
| 通訊 | 特殊加可以定制 |
| 產地 | 江蘇 |
| 等級 | 一級品 |
| 適用介質 | 氧氣 |
| 執行質量標準 | 企業標準 |
| 安裝型式 | 掛壁 |
| 適用行業 | 機械 |
| 品牌 | 杰晟 |
| 型號 | XMTA-7411 |
| 加工定制 | 是 |
| 特性級別 | 標準級 |
◆產品特點
儀表為雙排四位數碼管顯示，分別顯示測量值和設定值；儀表外觀緊湊，節省空間；四鍵操作，參數設置簡易，使用操作方便。輸入信號多種可選；控制方式有位式控制、PID控制；采用超強抗干擾芯片設計，質量可靠、性?xún)r(jià)比極高。
●緊湊型儀表
●專家PID控制算法
●自整定功能
●誤差修正
●多種報警方式
●手動/自動切換
◆儀表選型
XMT①-7② ③ ④
| ①儀表尺寸 | ②主控輸出方式 |
| A：96*96*78mm D：72*72*72mm E：48*96*74mm G：48*48*81mm | Z：無主控輸出 4：繼電器觸點輸出 5：固態繼電器驅動電壓輸出 7：可控硅過零觸發信號輸出 |
| ③報警輸出路數 | ④輸入方式 |
| 0：無報警輸出 1：一組報警輸出 2：二組報警輸出 | 1：熱電偶：K、E、J、S、R、WR25、B 2：熱電阻：PT100、CU50 3：模擬量輸入：0-5V、1-5V |
◆技術指標
| 測量誤差 | ±0.5%F·S±1字，附加冷端補償誤差±1℃。 | |

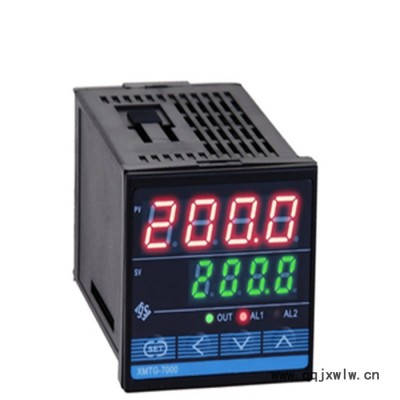

| 顯示方式 | 雙排四位數碼管（上發紅光下發綠光） | |
| 輸入類型 | XMT-7001為熱電偶 | K(0～1300℃)、E(0～700℃)、J(0～900℃)、S(0～1600℃)、R(0～1700℃)、WR25(0～2300℃)、B(0～1800℃) |
| XMT-7002為熱電阻 | PT100(-200～600℃)、CU50(-50～150℃) | |
| XMT-7003為模擬信號 | 0-5V(0-10MA)；1-5V(4-20MA)； | |
| 主控繼電器輸出觸點容量 | 阻性負載5A | |
| 報警繼電器輸出觸點容量 | 阻性負載3～5A | |
| 固態繼電器驅動信號 | 電流大于15mA,電壓9-12V，周期2S。 | |
| 可控硅過零觸發信號 | 大于100mA | |
| 控制方式 | 二位式、三位式、PID調節（用戶可設定） | |
| 報警方式 | 上限報警、下限報警、上下限報警、上偏差報警、下偏差報警、區間內報警、區間外報警(任意轉換) | |
| 作用方式 | 反作用（加熱輸出）/正作用（制冷輸出）（用戶可設定） | |
| 供電電源 | AC180V-242V，50/60Hz（工頻變壓器電源），功耗≤2W （如需DC24V /DC12V等可按要求定制） | |
| 工作環境 | 0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合。 | |
