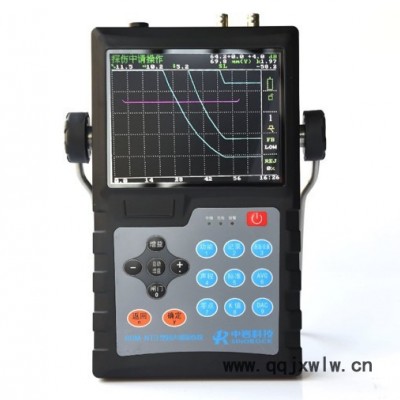

超聲波檢測（UT）
超聲波探傷原理：超聲波是一種機械波，機械振動與波動是超聲波探傷的物流基礎。物體沿著直線或者曲線在某個平衡位置附近作往復周期性的運動，稱為機械振動。振動的傳播過程，稱為波動。波動分為機械波和電磁波兩個大類。機械波是機械振動在彈性介質中的傳播過程。超聲波**是一種機波。超聲波探傷是利用超聲能透入金屬材料的深處，并由一截面進入另一截面時，在界面邊緣發生反射的特點來檢查零件缺陷的一種方法，當超聲波束自零件表面由探頭通至金屬內部，遇到缺陷與零件底面時**分別發生反射波，在熒光屏上形成脈沖波形，根據這些脈沖波形來判斷缺陷位置和大小。 超聲波探傷分類：超聲波在介質中傳播時有多種波型，檢驗中常用的為縱波、橫波、表面波和板波。用縱波可探測金屬鑄錠、坯料、中厚板、大型鍛件和形狀比較簡單的制件中所存在的夾雜物、裂縫、縮管、白點、分層等缺陷；用橫波可探測管材中的周向和軸向裂縫、劃傷、焊縫中的氣孔、夾渣、裂縫、未焊透等缺陷；用表面波可探測形狀簡單的鑄件上的表面缺陷；用板波可探測薄板中的缺陷。 超聲波探傷優點：探傷比X射線探傷具有較高的探傷靈敏度、周期短、成本低、靈活方便、效率高，對人體無害等優點；超聲波探傷適合于厚度較大的零件檢驗。
適用范圍：
(1)—次反射法檢測，探頭移動區域?qū)挾却笥诘扔?.25P(1.25倍跨距)
(2)直射法檢測，探頭移動區域?qū)挾却笥诘扔?.75P (O.75倍跨距)
P=2*K*T或
P=2*T*tanp
例1:工件厚度T=25mm，采用K2探頭—次反射法檢測（二次回波法)，掃查寬度計算如下:
探頭掃查寬度=1.25xP;
P=2x25x2=100mm;
探頭掃查寬度=1.25×100=125mm
例2:工件厚度T=80mm，采用K1探頭直射法檢測(—次回波法)，掃查寬度計算如下:
探頭掃查寬度=0.75xP;
P=2x80x1=160mm;
探頭掃查寬度=0.75×160=120mm
參考標準NB/T47013.3-2015《承壓設備無損檢測超聲檢測》6.3.5.1條。

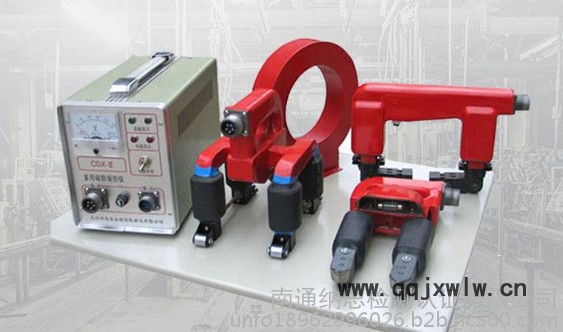

磁粉探傷（MT）
磁粉探傷利用工件缺陷處的漏磁場與磁粉的相互作用，它利用了鋼鐵制品表面和近表面缺陷（如裂紋，夾渣，發紋等）磁導率和鋼鐵磁導率的差異，磁化后這些材料不連續處的磁場將發生崎變，形成部分磁通泄漏處工件表面產生了漏磁場，從而吸引磁粉形成缺陷處的磁粉堆積——磁痕，在適當?shù)墓庹諚l件下，顯現出缺陷位置和形狀，對這些磁粉的堆積加以觀察和解釋**實現了磁粉探傷。磁粉探傷，是通過磁粉在缺陷附近漏磁場中的堆積以檢測鐵磁性材料表面或近表面處缺陷的一種無損檢測方法。將鋼鐵等磁性材料制作的工件予以磁化，利用其缺陷部位的漏磁能吸附磁粉的特征，依磁粉分布顯示被探測物件表面缺陷和近表面缺陷的探傷方法。該探傷方法的特點是簡便、顯示直觀。磁粉探傷與利用霍耳元件、磁敏半導體元件的探傷法，利用磁帶的錄磁探傷法，利用線圈感應電動勢探傷法同屬磁力探傷方法。
磁粉探傷種類：
磁粉探傷流程：
滲透探傷（PT）
滲透探傷是利用毛細現象檢查材料表面缺陷的一種無損檢驗方法。
滲透探傷包括熒光法和著色法。熒光法是將含有熒光物質的滲透液涂敷在被探傷件表面，通過毛細作用滲入表面缺陷中，然后清洗去表面的滲透液，將缺陷中的滲透液保留下來，進行顯象。典型的顯象方法是將均勻的白色粉末撒在被探傷件表面，將滲透液從缺陷處吸出并擴展到表面。這時，在暗處用紫外線燈照射表面，缺陷處發出明亮的熒光。著色法與熒光法相似，只是滲透液內不含熒光物質，而含著色染料，使?jié)B透液鮮明可見，可在白光或日光下檢查。一般情況下，熒光法的靈敏度高于著色法。這兩種方法都包括滲透、清洗、顯象和檢查四個基本步驟。根據從被探傷件上清洗滲透液的方法，滲透探傷的熒光法和著色法又可分別分為水洗型、后乳化型和溶劑去除型三種。常用的滲透探傷方法有著色滲透探傷、熒光滲透探傷、水洗型滲透探傷、溶劑去除滲透探傷。干式顯像滲透探傷、濕式顯像滲透探傷，實際探傷時經常是將幾種不同方法的組合應用。例如水洗型、溶劑去除型的滲透劑組合，既可以使用干式顯像也可以用濕式顯像。
滲透劑在毛細作用下，滲入表面開口缺陷內；在去除工件表面多余的滲透劑后，通過顯象劑的毛細作用將缺陷內的滲透劑吸附到工件表面形成痕跡而顯示缺陷的存在，這種檢測方法稱為滲透探傷。
滲透探傷流程：
清洗,滲透探傷前，必須進行表面清理和預清洗，清除被檢零件表面所有污染物。準備工作范圍應以探傷部位四周向外擴展25毫米。清除污物的方法有機械方法、化學方法及溶劑去除法等。 滲透,滲透施加方法應根據零件大小、形狀、數量和檢查部位，來選擇噴涂、刷涂、澆涂及浸涂等方法。在滲透過程中時間的長短與溫度范圍對探測裂紋的靈敏度有很大影響，滲透溫度為15～50℃范圍內時，滲透時間一般分為5～10分鐘；當滲透溫度降低為3～15℃時應根據溫度適當增加滲透時間。 去除,溶劑去除型滲透劑用清洗劑去除，除了特別難于去除的場合外，一般都用蘸有清洗劑的布和紙擦拭；不得往復擦拭，不得將被檢件浸于清洗劑中或過量地使用清洗劑；在用水噴法清洗時，水管壓力以0.21MPa為宜，水壓不得大于0.34MPa，水溫不超過43℃。 干燥,干燥的方法有用干凈布擦干、壓縮空氣吹干、熱風吹干、熱空氣循環烘干裝置烘干等方法。被檢物表面的干燥溫度應控制在不大于52℃范圍內。 顯像,顯像的過程是用顯像劑將缺陷處的滲透液吸附至零件表面，產生清晰可見的缺陷圖象。顯像時間不能太長，顯像劑不能太厚，否則缺陷顯示會變模糊。顯像時間為10～30分鐘，顯像劑厚度為0.05～0.07毫米。 檢驗,觀察顯示的跡痕應在顯像劑施加后7～30分鐘內進行，如顯示跡痕的大小不發生變化，則可超過上述時間。為確保檢查細微的缺陷，被檢零件上的照度至少達到350勒克斯。探傷結束后，為了防止殘留的顯像劑腐蝕被檢物表面或影響其使用，必要時應清除顯像劑。清除方法可用刷洗、噴氣、噴水、用布或紙擦除等方法。
