| 類型 | 超聲波流量計 |
|---|---|
| 測量范圍 | 0.03-3000 |
| 品牌 | 甬港儀表 |
| 型號 | dn15-dn500 |

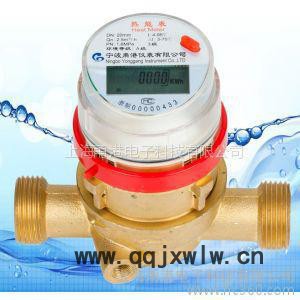

機械式多流束熱量表可拆卸無磁熱量表使用說明一、使用場合本系列熱量表主要用于測量住宅小區的供暖或制冷系統，使用的溫度范圍：4~95℃二、工作原理在供熱系統中，熱水通過釋放（制冷系統為吸收）熱量給用戶供熱，在一定的時間內，其熱量與進出水管的溫差、流過熱水的體積成正比。流經流量傳感器的熱水量通過無磁傳感器送給計算器，進出水管間的溫差通過安裝在管道上的配對溫度傳感器傳輸給計算器，計算器根據流過流量傳感器的熱水體積、溫差進行時間積分來達到計算能量消耗的目的。三、特點● 流量范圍：0.6~2.5m3/h，● **小溫差3℃● 可水平或垂直安裝● 預埋式可拆卸安裝設計思路，防止調試階段對儀表的損壞● 多流束智能化設計，可記錄熱量及流過的體積值● 應用先進的無磁傳感技術● 高準確度，滿足EN1434及CJ128三級表要求● 鋰電池的壽命大于6年● 可選遠傳RS485或M-BUS輸出，方便應用于遠傳系統● 可更換結算日期● 可360°旋轉顯示器，便于讀數● 斜置液晶屏，擴大視野范圍● 寬量限（qs/qi=100:1）● 低始動流量● 同時使用于熱量及冷量的測量● 安裝于進水端（根據客戶要求，可提供裝于回水端的儀表）● PT1000的配對溫度傳感器● 環境類別：A類四、計量特性● 水壓：不超過1.6Mpa● 計量等級及**大允許誤差本熱量表的計量等級為3級，其誤差限符合以下曲線： E=±（4+4Δθmin/Δθ+0.05qp/q）%其中Δθmin為熱量表的**小溫差，Δθ為實際溫差。五、組成部件● 計算器● 可拆卸熱量表底座● 流量傳感器（無磁傳感）● PT1000配對溫度傳感器六、計算器● 可選RS485或M-BUS遠傳輸出● 菜單顯示
