| 測量范圍 | 銅棒、鋁棒 |
|---|---|
| 尺寸 | 420×480×160 |
| 類型 | 渦流探傷儀 |
| 重量 | 20 |
| 品牌 | 文泰 |
| 型號 | fet-99K |
| 加工定制 | 是 |

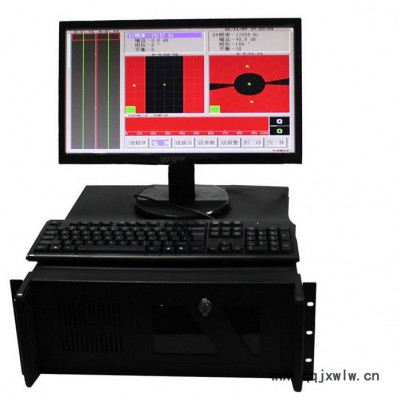

FET-99K 雙通道管棒渦流探傷儀

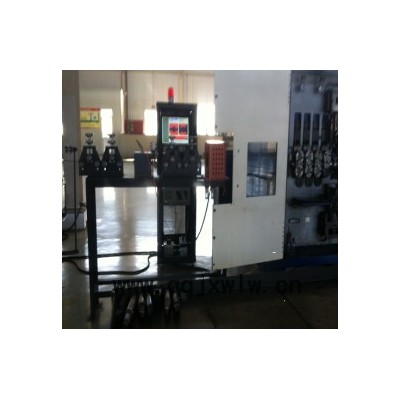

FET-99K 雙通道管棒渦流探傷儀適用于無縫管、焊管等金屬管、棒、線材的在線、離線探傷，可用于其他機械零部件的自動探傷。FET-99K 具有二個相對獨立的測試通道，可分別驅動二只不同形式的檢測探頭，或由差動線圈構成的組合式探頭，兩個檢測通道同時進行數據采集，用于檢出金屬管、棒生產中出現的縱向裂紋和橫向缺陷（如駁口）。用于焊管在線、離線檢測時， FET-99K 對未熔焊、暗逢、開口裂紋等軸向缺陷具有很高的靈敏度，對生產過程中，因焊機故障而造成產品的緩變傷、長道傷均能可靠檢出。FET-99K 采用人機對話、鍵盤操作、實時熱健操作提示DSP/FPGA高速數據處理電路的采用，保證儀器的高采樣率和超低噪聲，預防漏檢或誤報。高集成度的貼片器件的采用，有效地提供儀器的穩定性和可靠性。
兩個獨立的檢測通道（可擴展到4、8、16通道） 內外時鐘控制的同步報警輸出 端頭、端尾信號切除功能 高精度實時、延時報警輸出 非等幅相位／幅度報警域 電腦全數字式參數調整 軟硬盤存儲與重現檢測信號 快速數字／模擬電子平衡 具有記憶軌跡延遲消隱功能 實時雙通道阻抗平面顯示和X-t、 Y-t雙時基掃描同屏顯示模式 相對獨立雙通道可分別驅動二只不同形式的檢測探頭（或由差動線圈構成的組合式探頭） 寬帶數字濾波抑制速度變化對信號幅值的影響因此非常適合手動或自動化探傷 自動信號幅度、相位測量及渦流檢測信號慢速兩個獨立的檢測通道及一個通道顯示 渦流信號可用雙蹤阻抗平面圖顯示、或者四蹤時基掃描顯示； 可滿足不超過250米/分鐘的探傷速度要求； 海量存儲各種檢測程序、數據、圖表等檢測結果； 操作簡單，采用菜單式人機對話（中、英文版），鍵盤鼠標控制。尺寸和重量：
尺寸：482*452*177mm 重量：30kg
電源：AC 220V
工作環境：
工作溫度：0～40℃
存儲溫度：－20℃～＋50℃
相對濕度：不超過85
計算機接口：ISA接口
渦流檢測：
1、 通道：2個
2、 接入探頭：≤2個
3、 頻率：1個
4、 探傷速度：≤250米/分
5、 頻率范圍：64 Hz ~ 5 MHz；
6、 增益：0～90dB，步長 0.5dB
7、 相位旋轉：0~360° 步進 1 °
8、 增益比（Y/X）：0.1~10
9、 增益/相位測量：手動/自動
10、顯示模式：點/線/消隱
11、高通濾波：關，0~500Hz
12、低通濾波：關，10~10kHz
13、數字濾波點數：1-100
14、端頭/端尾延時：0-32S
15、延時打標時間：0-200S
16、打標時間：1-32S
17、工作模式：內/外時鐘
18、探頭激勵信號幅度：1-8V
19、硬件報警輸出：8個
20、報警輸出信號：三極管OC門輸出
