| 產品別名 | 數控龍門等離子切割機 |
|---|---|
| 電流 | 交流 |
| 控制方式 | 數控 |
| 類型 | 臺式 |
| 頻段 | 中頻 |
| 驅動形式 | 自動 |
| 用途 | 切割 |
| 最大切割厚度 | 90 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 等離子源 | 美國海寶/德國凱爾貝 |
| 安裝占地 | 10㎡ |
| 品牌 | 薪火 |
| 型號 | XHSQ -1325 |

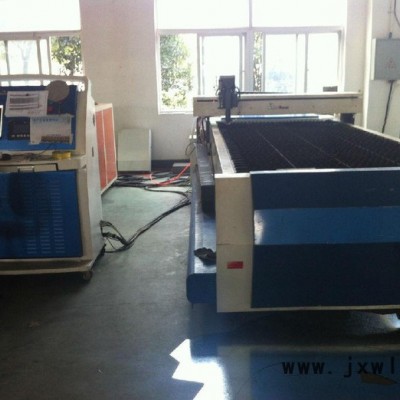

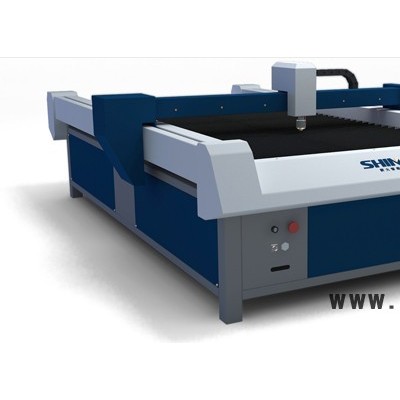

數控龍門等離子火焰切割機
產品介紹
薪火數控等離子切割機由中、澳兩國高級工程師參與設計，為兩側直線導軌定位、分別以齒輪齒條傳動，工業造型結構，先進的人性化工控技術，配置高端等離子系統、傳動系統、控制系統，其主要優點是速度快、切割精度高，主要針對中厚和薄板切割。
薪火齒條等離子切割機是一種高效率、高可靠性的熱切割自動化設備。強大的控制系統具有友好的、易操作的界面，集良好的控制性、精確性實用性、可靠性和完美的診斷性于一身，主機身為臺式一體結構；橫梁經整體時效處理，有效消除應力，具有良好的剛性，強度高不變形；減速機選用精密行星齒輪減速器；升降機構為伺服電機或步進電機驅動，直線導軌導向，保證切割精度；割炬裝置采用360°防碰撞設計，即使割炬在碰撞中也不容易損壞。
加工范圍 | 加工材料 | 碳鋼、不銹鋼、鋁合金 |
有效加工寬度 | 1500mm | |
有效加工長度 | 3000mm | |
機床橫向跨距 | ||
機床縱向跨距 | ||
加工指標 | 等離子最大切割厚度 | 8mm |
等離子質量切割厚度 | 0-5mm | |
機器性能 | 割炬升降距離 | 70mm |
整機最大行程速度 | 40000mm/min | |
設定速度誤差 | ≤±3％ | |
割槍自動調高精度 | ±0.2mm | |
導軌安裝直線度 | ±0.04mm /10000mm | |
導軌的加工精度 | 軌道兩側直線度： ±0.02mm， | |
主副導軌平面度誤差 | ≤±2mm |
序號 | 項 目 | 數量 | 單位 | 說 明 |
1 | 主機機型SC-4020 | 1 | 臺 | 鋼架采用150X100，100X80，60X60型方鋼 |
2 | 驅動方式 |
|
| 雙邊雙信號驅動 |
3 | 機床跨距 | 2500mm | ㎜ | 有效切割寬度1500mm |
4 | 機床縱向?qū)к夐L度 | 4000mm | ㎜ | 有效切割長度3000mm |
5 | 驅動系統 | 3 | 套 | 三相驅動技術 |
6 | 精密行星減速器 | 2 | 套 | 中德合資行星減速技術，進口減速器，高切割質量 |
7 | 數控系統 | 1 | 套 | 薪火III系列控制系統，獨立控制柜設計，有效降低等離子高頻干擾。 |
8 | 橫向氣路電纜傳動 | 1 | 套 | 高強度工業拖鏈，耐磨損 |
9 | 調高系統 | 1 | 套 | 采用先進弧壓自動調高，有效避免割炬撞槍 |
10 | 橫向?qū)к? | 2 | 組 | 單圓心方形滾輪直線導軌 |
11 | 縱向?qū)к? | 2 | 組 | 臺灣上銀直線導軌 |
12 | 數控橫向移動體 | 1 | 套 | 武漢薪火 |
13 | 電機 | 3 | 組 | 步進電機（縱向雙邊兩套，橫向一套） |
14 | 齒輪齒條 | 1 | 條 | 7級高精度合金齒條，移步間距小，契合穩定 |
15 | 限位 | 1 | 組 | 光電耦合限位，防沖撞設計 |
16 | 圖形編譯軟件及控制系統；自動套料排版系統 | 1 | 套 | 武漢薪火轉換軟件，兼容CorelDraw,AutoCAD和文泰等多種軟件進口工控軟件；斷電斷點續割和自動退回功能；具備強大圖形儲存功能，結點密集，切割平滑；自動套料排版，最優節省材料方案 |
17 | 組合裝配 |
|
| 公司投產流水線多工位組裝線 |
18 | 等離子電源 | 1 | 臺 | |
19 | 切割方式 |
|
| 等離子弧切割 |
20 | 切割槍、電極 | 1 | 套 | 美國原裝進口 |
21 | 冷卻 | 1 | 套 | 氣冷或水冷方式；水冷卻板材不變形，且同時具備一定除塵作用，降低污染和噪音 |
22 | 水套保護 | 1 | 套 | 特殊加工罩，保護電火花和強光視力輻射，增強切割效果，保護噴嘴 |
23 | 高效無憂作業 |
|
| 擁有斷電，斷點續切，加工時間預測，自動對刀等功能，全光耦隔離控制，超強的等離子抗干擾能力 |
24 | 機架安裝基面 |
|
| 采用大型龍門刨銑床一次性校平，誤差≤10絲，確保安裝精度 |
25 | 調高裝置、紅外定位 |
|
| 配備調高和防撞系統，選配自動紅外跟蹤系統 |
26 | 企業優勢 | |||
1. 專業、專一生產金屬等離子和激光切割機，中、澳、德三國高級工程師技術合作開發設計，產品線齊全；中國光谷核心圈企業，中高端產品和客戶定位，品質與服務并重； | ||||
2. 性價比高：為客戶提供與外資品牌同質同效的產品，而價格只有同類產品價格三分之一；針對中高端客戶一對一售后，高品質服務；維護成本更低； | ||||
3. 重視每一個客戶，針對其個性化需求進行研究，幫助其解決生產加工需要，提供行業性解決方案，堅持靠口碑贏得更多客戶的經營理念； | ||||
4. 正品配件，包括原裝進口電源、割槍噴嘴、電極、伺服電機、導軌、絲桿，正版控制軟件； | ||||
5. 先進專用等離子數控系統，人機界面友好性良好； | ||||
6. 相對金屬激光加工設備，等離子切割機購買成本和后期運營維護成本相較很低，耗材和配件成本消耗小，而加工厚板速度較快，加工厚度范圍相比較大； | ||||
7. 客戶遍布機械加工行業各領域，出口亞、歐、澳、美多個國家和地區，根據各類客戶要求，不斷積累豐富經驗，適應客戶要求并隨之提高產品技術和服務水平，做優秀的民族企業和品牌。 | ||||
切割效果圖
