| 型號 | XJG 150300 DT |
|---|---|
| 產品名稱 | 500W光纖激光切割機 廣告行業數控激光切割機 |
| 電源 | 光纖激光期 |
| 工作溫度 | 20-30 |
| 功率 | 500W-3KW |
| 精度 | 0.05mm |
| 配置 | 光纖激光切割機 |
| 適合材料 | 金屬材料 |
| 品牌 | 唯拓激光 |

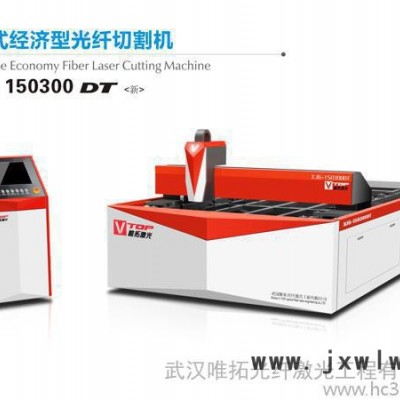

XJG 150300 DT 光纖激光切割機
進口伺服電機驅動，X方向滾珠絲桿驅動配合Y方向雙邊高精度滾珠絲桿驅動的傳動系統，加上光柵尺全閉環反饋系統及美國PMAC運控系統，配置光纖激光器專用恒溫水冷系統，低溫和常溫兩套循環水系統，分別對激光器和激光頭進行冷卻，同時系統還配置了兩套循環水加熱裝置,保證了低溫條件下激光器也能正常工作。固定式下抽風系統、齒條工作臺、專用帶金屬排版系統切割軟件，更大的滿足了加工需求。
電容式距離傳感器，升降絲桿，伺服電機及直線導軌等組成的升降激光頭，保證在待切割區域有細微的不平整的條件下激光焦點到待加工板上表面的距離恒定，保證加工的精度。
同時采用光纖激光器，輸出功率穩定，壽命長達 100000 小時以上，加工質量好，激光模式好，切割能力強質量高、表面光滑不變形不掛渣；采用隨動對焦切割頭，保證整個加工過程均勻；采用固定光路，受床體變形等外界影響小，穩定性高，利于調光與維護；
應用行業:
機電設備、鈑金加工 、機箱機柜、不銹鋼制品、廚衛、燈具、飾品、汽車配件、眼鏡、五金工具、廣告標牌、裝飾等諸多行業。
加工材料：
不銹鋼（含管材）、碳鋼（含管材）、不銹鐵（含管材）、鍍鋅鐵板、鋁合金（含管材）、鋁、銅、稀有金屬及部分陶瓷等材料。
產品特點：
采用雙驅閉環的系統構架，配備進口開放式數控系統，在高速運動條件下保證加工精度，生產效率高，加工精度高。
標配500W光纖激光器，選配1000W的IPG和相干光纖激光器，運行和維護成本低。
采用開放式結構，接近性好，方便上下料操作。抽屜式收料裝置，讓收料更方便。
針對高速運動要求，設計和制造加強焊接型床身，兩次實效處理，確保床體長期運行的精度和穩定性。
標配三氣源雙壓氣路控制系統（高壓空氣、氮?dú)?、氧氣），滿足客戶對各種材料的加工需求，操作簡單，成本更低。
優化的光學鏡片，特殊設計的噴嘴和 傳感器技術，使切割更流暢，更穩定。
工藝參數：（表格）
光纖 500W 切割參數 | ||||||
| 碳鋼 | 不銹鋼 | ||||
| 輔助氣體氧氣 | 輔助氣體空氣 | 輔助氣體氮?dú)? | |||
材料厚度 | 速度 | 速度 | 速度 | |||
(mm) | （mm/s) | （m/min） | （mm/s) | （m/min） | （mm/s) | (m/min) |
0.5 | 380-400 | 22.8-24 |
|
| 400-410 | 24-24.6 |
1 | 180 | 10.8 | 155 | 9.3 | 155 | 9.3 |
1.5 | 120 | 7.2 |
|
|
|
|
2 | 80 | 4.8 | 30 | 1.8 | 45-50 | 2.7-3 |
2.5 | 47 | 2.82 |
|
|
|
|
3 | 35 | 2.1 | 8 | 0.48 | 10 | 0.6 |
6 | 10 | 0.6 |
|
|
|
|
碳鋼用1.0Mpa（10bar）氧氣切，不銹鋼用2.0Mpa（20bar）氮?dú)馇? 以上參數供參考，實際切割速度與材料特性和切割圖形密切相關
| ||||||
主要技術參數：
激光器類型 | 光纖激光器 |
加工幅面 | 3000mm*150mm |
控制系統 | OMAC伺服全閉環控制 |
驅動方式 | 絲桿雙驅 |
冷卻系統 | 雙溫雙控冷水機 |
激光頭（標配/選配） | 金運/precitec/Laser mech |
電源要求 | 三相380V/單相220V |
激光功率 | 1000/500-2000W |
工作臺結構 | 拖動式工作臺 |
定位精度 | 0.05 |
空程/加工速度（米/分） | 72/36 |
防護系統 | 包圍式 |
總功率 | 11.5/7.5-17.5KW |
占地面積 | 6m*4.6m |
其他標配功能 | 金屬排版軟件、三氣源雙壓氣路、隨到調焦等 |
