| 類型 | 滾齒機 |
| 主電機功率 | 5.5（kw） |
| 重量 | 7800（kg） |
| 最大加工模數 | 10 |
| 加工直徑范圍 | 800（mm） |
| 加工精度等級 | 8 |
| 加工齒輪類型 | 直齒,斜齒,弧齒 |
| 最大加工齒數 | 99 |
| 控制形式 | 人工 |
| 布局形式 | 臥式 |
| 動力類型 | 液壓 |
| 作用對象材質 | 金屬 |
| 產品類型 | 二手 |
| 是否庫存 | 是 |
| 售后服務 | 現場試工件打百分表，保證精度 |
| 是否提供加工定制 | 是 |
| 品牌 | 重慶 |
| 型號 | Y3180H |
更多詳情請關注我們的微博官方地址：//weibo.com/u/3594579373
微信號：sanlijichuang
聯系人：陳先生 聯系電話：13507327328 18607329993
聯系人：楊小姐 聯系電話：18975215218 0731-55577588
|
| |
| 滾齒機 | Y3180H/YM3180H/YB3180H滾齒機 | | | | | | | 普通、精密、半自動滾齒機 主要功能用途 Y3180E 滾齒機，剛性強，工作精度良好，操作簡單。機床帶有自動停機機構、安全裝置和自動潤滑系統。 本機床適用于成批、小批及單價生產加工直齒和斜齒、圓柱齒輪、蝸輪及鏈輪。也可用花鍵滾刀分度滾切長度小于300mm的7齒以上的花鍵軸。 加工圓柱齒輪時可用逆銑和順銑法，以軸向垂直進給方法滾切。滾切普通蝸輪采用手動徑向進給方法。 加工花鍵軸時機床調整與加工圓柱齒輪時一樣。
|
Y3180H普通滾齒機，能加工直齒和斜齒圓柱齒輪、蝸輪、鏈輪及短花鍵軸，適于單件、小批或成批生產齒輪的工廠使用。機床剛性強，工作精度良好，操作簡單；可按順銑或逆銑法工作。機床帶有自動停機機構、安全裝置及自動潤滑系統。根據用戶特殊訂貨，可配置進口液壓元件；也可供應切向刀架，以切向進給方式加工蝸輪。
YM3180H精密滾齒機，其加工范圍和工作性能與Y3180H相同，工作精度提高一級以上的精密機床。
YB3180H半自動滾齒機，除加工范圍和工作性能與 Y3180H 相同外，還可實現一次方框循環的半自動工作方式。有自動竄刀機構，可提高滾刀使用壽命。
Y3180H/1滾齒機，是為便于滾切軸齒輪而加高后立柱的專用機床，其性能均與普通型相同。
YM3180H和YB3180H機床均可特殊訂購切向刀架，用于切向進給加工蝸輪。
|
| 項 目 | 單位 | Y3180H | YM3180H | YB3180H | Y3180H/1 | | **大工件直徑 | mm | 550/800 | 550/800 | 550/800 | 550/800 | | **大模數 | mm | 10 | 8 | 10 | 10 | | **少加工齒數 | - | 8 | 8 | 8 | 8 | | 工作臺**高轉速 | rpm | 5.3 | 3.5 | 5.3 | 5.3 | | 工作臺孔徑 | mm | φ80 | φ80 | φ80 | φ80 | | 工作臺T型槽數量 | - | 6 | 6 | 6 | 6 | | 工作臺T型槽用螺釘 | - | M16×L | M16×L | M16×L | M16×L | | 刀具轉速工作臺T型槽/級數 | rpm | 40-200/8 | 40-200/8 | 40-200/8 | 40-200/8 | | 刀具回轉中心至工作臺面距離 | mm | 235-585 | 235-585 | 235-585 | 235-585 | | 刀具回轉中心至工作臺回轉中心**小距離 | mm | 50 | 50 | 50 | 55 | | 外支架端面至工作臺面距離 | mm | 400-600 | 400-600 | 400-600 | 400-850 | | **大裝刀直徑×長度 | mm | 180×180 | 180×180 | 180×180 | 180×180 | | 刀架**大回轉角度 | degree | ±240 | ±240 | ±240 | ±240 | | 電機總?cè)萘?/td> | Kw | 8.5 | 8.5 | 9.4 | 8.5 | | 外形尺寸 長×寬×高 | cm | 275×149×187 | 275×149×187 | 275×149×187 | 275×149×209 | | 包裝箱尺寸 長×寬×高 | cm | 302×187×243 | 302×187×243 | 302×187×243 | 302×187×243 | | 凈重/毛重 | Kg | 5500/6500 | 5500/6500 | 5500/6500 | 5650/6650 | | 備注：Y3180H、YM3180H和Y3180H/1手動竄刀55mm,YB3180H自動竄刀90mm。 |
|
單價：118000.00元/臺 |
| |
| | | |

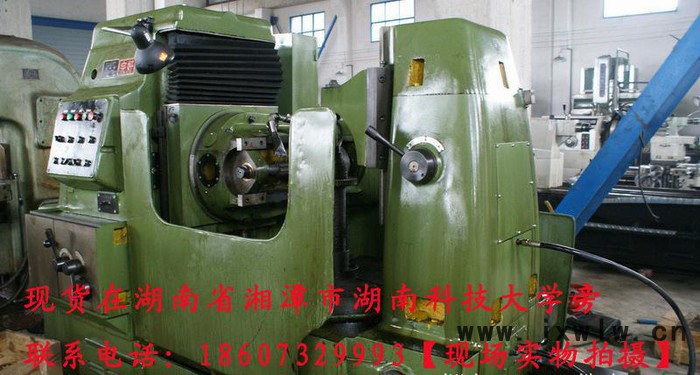

同等質量比價格 同等價格比質量 現貨在湖南省湘潭市湖南科技大學可向全國各大中城市配送機床。歡迎各地客商前來選購 另本廠有大量車床、銑床、磨床、立車、龍門刨、龍門銑、滾齒機、卷板機、插齒機、插床、搖臂鉆等，自己在用機床,可以試工件，確保精度。熱烈歡迎廣大新老客戶前來**老家湘潭咨詢選購。 |
|
|
