| 種類 | 控制閥 |
|---|---|
| 重量 | 11500Kg |
| 適用機械 | 液壓 |
| 品牌 | 萬宏機械 |
| 型號 | 全自動數控彎管機DW-50CNC |
| 加工定制 | 是 |

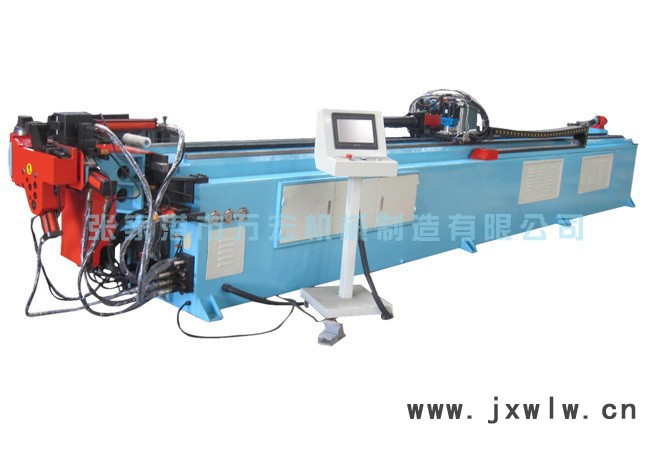

全自動數控彎管機DW-130CNC
性能特點
1、采用觸控屏幕，加數控模組，對話式操作，程式設定容易。
2、床身結構穩定，不易變形。
3、每一檔案可設定9個彎管角度，記憶本可儲放560檔案。
4、俱慢速定位功能，重復精度達±0.1°
5、錯誤訊息在屏幕上顯示，幫助操作者立即排除。
6.可加裝輔推,慢退芯等功能,可彎制薄壁管件.
7.圖形化編程系統：在屏幕上立體管行賞畫制/修改，即得加工程序--簡便，快速，準確地編程。
8.回彈測量—對批次管材特性可比較測量，單步調試功能----模具試制時管材變形過程觀察入微，自動繪制模具圖---對研發新產品幫助明顯。
9.全面監測：液壓/電器/傳動系統，電機缺相/反轉，電壓，溫度，油壓，并自動診斷故障，口令，鑰匙，工時/數量記錄，用于生產管理。
適用材料:鋼管,不銹管,銅管,鋁管等.
特殊配件:特殊模具,防皺板,輔助裝置等
項目/機型 | DW130CNC | 備注 | |
**大彎曲管徑×壁厚 | Φ130×8.0t | 1.**小彎曲半徑根據管子直徑 2.**大彎曲半徑可根據客戶要求 3.**大穿芯長度可根據客戶要求
| |
**大彎曲半徑 | 300mm | ||
**小彎曲半徑 | 80mm | ||
**大彎曲角度 | 190° | ||
標準送料長度 | 3200mm | ||
送料方式 | 直送或夾送 | ||
工作速度 | 彎管速度 | Max 25°/s | |
轉管速度 | Max 180°/s | ||
送料速度 | Max 700mm/s | ||
工作精度 | 彎管精度 | ±0.15° | |
轉管精度 | ±0.1° | ||
送料精度 | ±0.1mm | ||
資料輸入方式 | 工作值（Y.B.C) | ||
彎管方式 | 液壓彎管 | ||
伺服彎管 | |||
轉管伺服電機功率 | 2KW | ||
送料伺服電機功率 | 3kw | ||
管件允許彎頭數 | 16 | ||
可儲存零件數 | 400組 | ||
油壓電機功率 | 30Kw | ||
系統**大壓力 | 16Mpa | ||
機器尺寸 | 6000*1650*1500mm | ||
機器重量 | 11500Kg | ||
