| 最小輸紙尺寸 | 300mm |
|---|
XY-350雙伺服高速模切機配置說明

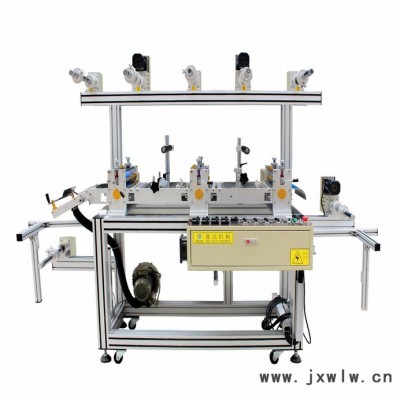

一、設備圖片：
圖片僅供參考，具體以實物為準
二、適用范圍:
膠粘制品、背光源、防塵網、銅箔、鋁箔，保護膜、PE、PET、光學膜、黑白膠、框膠，單雙面膠、麥拉、泡棉等材料的模切沖型。
三、設備功能：
卷裝材料高速、模切、收卷
四、設備特點:
1. 采用先進的電腦數碼拉料系統、雙伺服驅動、PLC程序控制、觸摸屏操作：
①模切速度快，效率高；
2. 整機設計：
①進料架采用微調裝置，使調節更方便、快捷；②模切部位、材料進出口及送料架均采用不銹鋼板，并腐蝕有刻度尺，使材料更易調整；③該機具有精度高、噪音小、速度快等優點； ④伺服主電機驅動，沖壓更穩定、省電。
3. 模切部分：
①可安裝：雕刻模、木板模、膠板模、腐蝕模,五金模；②能夠輕松實現多次自動套沖，套位精度高；③可沖全斷也可沖半斷；④裝有鏡面光幕安全保護裝置，確保操作人員安全；
4. 自動供油系統，確保機器的壽命與穩定；
5. 可配合貼合機、切片機等設備聯機使用。
五、技術參數：
| 機器型號 | XY-350 |
| 模板面積 | 350*305mm |
| 最大料寬 | 360mm |
| 模切速度 | 18000p/h |
| 可調行程 | ±3mm |
| 適用刀模 | 木板模、膠板模、AB模、雕刻模、五金模 |
| 拉料精度 | ±0.1mm |
| 壓力精度 | ±0.02mm |
| 功率 | 4.8KW |
| 電壓 | 380V |
| 機器重量 | 1800KG |
| 機器尺寸（長寬高） | 1950*1300*1800mm |
六、設備主要配置：
| 配件名稱 | 產地 | 品牌 | |
|
主 要 電 器 產 地 及 品 牌 | 伺服電機、驅動系統 | 國產 | 埃斯頓 |
| 觸摸屏 | 臺灣 | 海泰克 | |
| PLC | 日本 | 松下 | |
| 高精密度減速機 | 意大利 | 摩多利 | |
| 主要軸承 | 日本 | NSK、IKO | |
| 主要電器（開關、按紐、繼電器） | 臺灣 | 陽明 | |
| 刀模上板2件（高、低各1件），刀模底板1件 | 鑫遠 | ||
| 拉波輪1套 | |||
| 安全光幕保護裝置1套 | |||
| 工具箱1套 | |||
七、設備售后服務保障:
1. 該設備免費保修一年（人為或不可抗力除外），保修期內免費維修。保修期后出現故障，只收取應有的人工、路費及材料費。
售后服務專線：0769-81212321
2.公司免費提供培訓，免費中介開機師傅。
