| 加工定制 | 是 |
|---|---|
| 類型 | 全自動三坐標測量機 |
| 定位精度 | 0.001（mm） |
| 外形尺寸 | 654（mm） |
| 適用范圍 | 600*500*400 |
| 品牌 | ?？怂箍?/td> |
| 型號 | 654 |
鑫泰濠科技工業級2016款三坐標測量儀
設備特點：
u SRN系列測量機采用國際先進的有限元分析設計方法，使其具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。
u 機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。
u 固定優質花崗巖工作臺，使其具有承載能力強、裝卸空間寬闊、便捷。
u Y向?qū)к壊捎醚辔彩?，定位精度高，穩定性能好。
u 三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。
u 三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。
u 橫梁采用精密斜梁設計技術（已獲專利），重量輕、重心低、剛性強，動態誤差小，確保了機器的穩定。
u 采用國外進口反射式金屬帶狀光柵計量系統，與大多數工件具有相近的熱膨脹系數，確保了良好的重復精度。
u 軟件采用具有獨立知識產權的、功能強大的測量軟件包，其完善的測量功能和聯機功能，為用戶提供了完美的測量解決方案。
軟件系統：測量軟件
l 測量環境參數與參數配置； ●測頭系統配置與校正；
l 測量點的獲??； ●基本幾何元素；
l 元素的構造、轉換、再現、投影、存儲/調用及相關計算； ● 坐標系統及工件坐標系的建立、存儲/調用與轉換
l 尺寸公差及形位公差評定； ●測量結果文件的保存與導入；
l CAD三維模型的導入與轉換； ● 模型坐標系與工件坐標系的統一；
l 在模型上拾取特征元素及曲面點； ● 截面線的創建與測量；
l 已知曲面的自動測量及偏差輸出； ●基于三維模型的脫機編程；
l 測量路徑的顯示與模擬測量運行； ●測量結果的可視化及圖形化報告的輸出；
l IGES和STEP格式的標準三維建模數據文件的輸出； ●DAT格式的數據文件的輸出；
l word格式和excel格式的測量結果報告模板； ●特征元素的參數化自動測量；
l 測量程序的編制與程控測量； ●智能化的自學習測量；

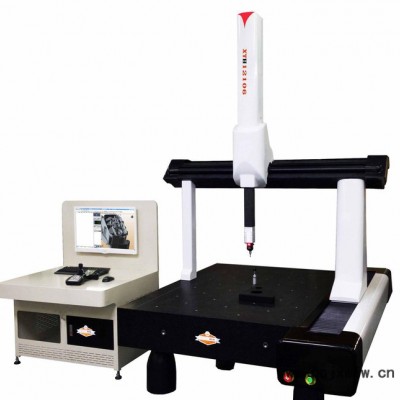

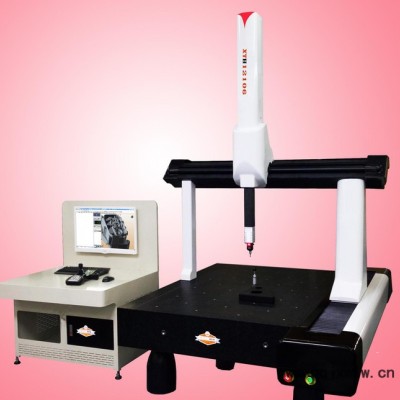

設備實物圖示和展示現場
技術參數：
◇行 程：X軸:500 mm Y軸:600 mm Z軸:400 mm
◇結構型式：移動橋式
◇傳動方式：預載荷高精度空氣軸承
◇開放式光柵尺，精度0.0005mm（依產品定）
◇機 臺：高精度花崗巖平臺
◇整機尺寸：1100m m X1200m m X 2300m m
◇機臺承重：500kg 整機重量：750 Kg
◇長度測量最大允許示值誤差：MPEE= 2.5+L/200
◇最大允許探測誤差：MPEP=2.5
環境條件要求：
◇測量機室溫度要求：測量機室的溫度: 18 - 22 °C
機器周圍環境的最大溫度梯度: 1 °C/h，2 °C/24h，1 °C/m
◇供氣系統：最小供氣壓力: 0.5 Mpa 耗氣量: 120 L/min
◇供電系統：電壓: 220 V±10%，最大耗電量: 2000W，電流: 15 A
用電設備要求接地可靠：接地電阻小于4歐姆
三：服務條款
1、包裝運輸：包裝方式：木質集裝箱（主、副箱）01、包裝方式：木質集裝箱（主、副箱）
2、驗收規范：
01、環境要求確認:依照<安裝使用環境技術要求>通過自檢合格并確認后方可安裝調試
02、現場安裝調試：
本公司負責測量機的安裝、調試。設備到達用戶現場，卸車時應檢查外包裝箱有否破損，做好詳細記錄并雙方簽字確認。
所有包裝箱需要在本公司技術人員監督和認可的情況下才能開啟。根據需要，用戶需提供內部運送、拆裝支持和相應的
機器吊裝設備。進行測量機的安裝時，需在滿足供貨方所需求環境條件符合標準規定的情況下才能進行。
03、檢驗依據：
本公司同用戶共同負責測量機安裝現場的最終驗收，最終的驗收將根據JJF 1064-2000檢定規程執行。設備驗收合格后，由
雙方共同簽署《三坐標測量機最終驗收報告書》。如用戶請第三方權威機構進行最終驗收，驗收費用由用戶負擔。
04、驗收方法：
在用戶現場調試后的測量機驗收方法，依據《中華人民共和國國家計量技術規范JJF1064-2000坐標測量機校準規范》執行。
05、 檢定項目：
l 外觀及各部分的相互作用，計算機、打印機及軟件功能。
l 探測誤差（R），示值誤差（E）。
06、檢定方法：
l 檢定前測量機應通電24小時以上。
l 目測和操作試驗檢定外觀及各部分的相互作用。
l 用相應的診斷程序檢定計算機、打印機及軟件功能。
l 探測誤差（R）的檢測：
在直徑為25.4mm的標準球上，用探針測25個點，各點在半球上的分布盡量均勻，用全部25個測量值計算出最
小二乘球的中心，并計算出各點的徑向距離，最大徑向距離 與最小徑向距離之差即為探測誤差。應滿足給定的P值。
07、長度測量的示值誤差（E）的檢測：
l 在坐標測量機的工作空間七個方位，每個方位測5個尺寸的量塊，每個尺寸的量塊測量三次。即35組測量長度總測量次數為105
次。計算105個長度測量的誤差值△L（換算成mm），如果無一個超出規定的E值，則坐標測量機長度測量的示值誤差（E）的檢測被
通過。
l 35組測量長度中，允許最多有5組，其三次重復測量中有一次超出規定的E值，對每個超差的測量長度，應在相應的方位在測
10次，如10次重復得到的所有長度測量的誤差值△L在E值內，則示值誤差（E）的檢測被通過。
08、驗收交接：
l 以檢定紀錄、裝箱單和合同為準，雙方交接、驗收。
l 驗收合格，雙方代表在驗收報告上簽字。若有異議，協商解決。遺留問題可簽署備忘錄，以便服務、解決。
3、技術培訓：
01、培訓內容與約定：
l 該課程旨在對測量機系統操作人員提供系統使用和坐標計量技術基本培訓。參加該課程人員一般要求具備計量基礎知識、計
算機應用知識及初級英語知識。
l 時 間：5個工作日 地 點：本公司技術培訓中心或用戶現場 參加人數：2—3人
02、培訓認證：
培訓結束由我公司培訓中心及上崗認證領導小組進行考試，合格后頒發《三坐標測量機操作合格證》。
4、保修維護：
01、質保期：從安裝驗收合格之日起12個月，但不超過發貨之日起15個月。在此期限內因我方原因造成的機器故障，負責免
費維修。
02、質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問
題，為用戶提供技術咨詢。
5、承諾：
01、質量承諾：
l 在質保期內，若設備發生故障確認為質量問題導致，我公司承諾免費維修維護。
02、服務承諾：
如我公司接到用戶設備故障請求服務電話，在8小時內予以響應，如有必要在48小時內派技術人員赴現場解決問題。
鑫泰濠產品行業應用：
