| 類型 | 雙蹤示波器 |
|---|---|
| 通道數 | 2 |
| 帶寬 | 20（MHz） |
| 采樣率 | **（GS/s） |
| 記錄長度 | **（k） |
| 波形捕獲率 | **（wfms/s） |
| 外形尺寸 | **（mm） |
| 重量 | 5（kg） |
| 加工定制 | 是 |

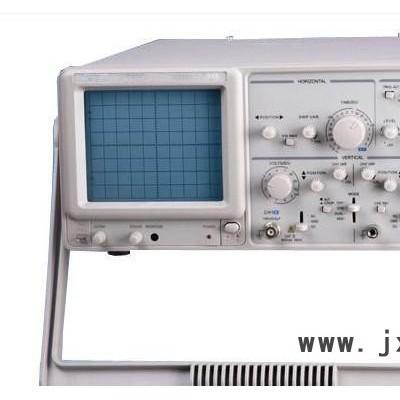

| 規格 | YD4320 |
| 品牌 | 揚中 |
| 型號 | YD4320 |
▲ 雙通道20MHz
▲ 電子掃描編碼開關實行360度通轉，永無打滑、損壞現象
▲ 設有觸發輸出端，觸發通道實行公共通道輸出供外接頻率計
▲ 具有觸發電平鎖定，自動同步功能，靈活的觸發方式供內、外選擇
▲ 具有Z軸輸入，實行高電平消隱
▲ ALT觸發功能、可同時測量二路不相關信號
垂直系統 | |
頻率響應 | 直流 DC～20MHz(×5MAG:DC-7MHz) |
交流 10Hz～20MHz | |
上升時間 | ≤17.5nS/約8.75ns |
偏轉系數/靈敏度 | 5mV/div～5V/div按1、2、5順序分10檔 |
精度 | ≤ 3% (×5MAG: ≤5%) |
線形 | 當波形在格子中心垂直移動時（2DIV）幅度變化﹤±0.1DIV |
交流耦合： | 小于10Hz(對于100KHz 8DIV頻響-3Db) |
工作方式 | CH1，CH2，ALT，CHOP，ADD |
CH1信號輸出 | **小20mV/DIV(50Ω輸出頻寬50Hz-5MHz) |
CH2 INV BAL | 平衡點變化率≤1DIV(對應于刻度中心) |
輸入阻容 | 約1MΩ/25pF |
**大輸入電壓 | 300V（DC＋ACp-p：≤1KHz） |
當探頭設置在1：1時**大有效讀出值為40Vpp(14Vrms正弦波形) | |
當探頭設置在10：1時**大有效讀出值為400Vpp(140Vrms正弦波形) | |
輸入耦合 | AC GND DC |
觸發系統 | |
觸發信號源 | CH1，CH2 LINE EXT |
極性 | ＋/－ |
靈敏度 | 20Hz-2MHz:0.5DIV TRIG-ALT:2DIV EXT:200Mv |
TRIG-ALT | 3DIV EXT:800Mv |
TV | 同步脈沖＞1DIV(EXT:1V) |
觸發模式 | AUTONORMTV－VTV－HLOCK |
AUTO | 自動當沒有觸發信號輸入時，掃描工作在自由模式下（適用于頻率大于25Hz的重復信號） |
NORM | 常態當沒有觸發信號時，蹤跡處在待命狀態并不顯示 |
外觸發輸入阻抗 | 約1MΩ/25pF |
水平系統 | |
掃描時間 | 0.2uS/div～0.2S/div按1、2、5順序分19檔 |
精度 | ±3％ |
微調 | ≤1/1.25 |
掃描擴展 | ×10 |
工作方式 | 掃描方式 X－Y |
校正信號 | |
波形 | 方波 |
頻率 | 1KHz |
占空比 | 小于48：52 |
輸出電壓 | 2Vp-p |
CRT示波管 | |
型號 | 6英寸，矩形，內部刻度 |
顯示顏色 | 綠色/藍色 |
有效面積 | 8×10DIV |
其他 | |
電壓 | AC220±10％ |
頻率 | 50Hz |
功率 | 約40VA |
尺寸 | 310×150×455（mm） |
重量 | 約8kg |
