| 測量范圍 | -40-110℃ |
|---|---|
| 測量誤差 | ±1℃ |
| 工作電壓 | 220V110VAC12VAC/DC |
| 精度等級 | 0.1℃ |
| 類型 | 智能溫度控制調節器 |
| 輸出信號 | 10A/30A |
| 外形尺寸 | 75（寬）*34.5（高）*85（深） |
| 開口尺寸 | 71*29 |
| 安裝型式 | 可嵌入 |
| 品牌 | RINGDER睿德 |
| 型號 | RC-110M |
我司產品優勢：

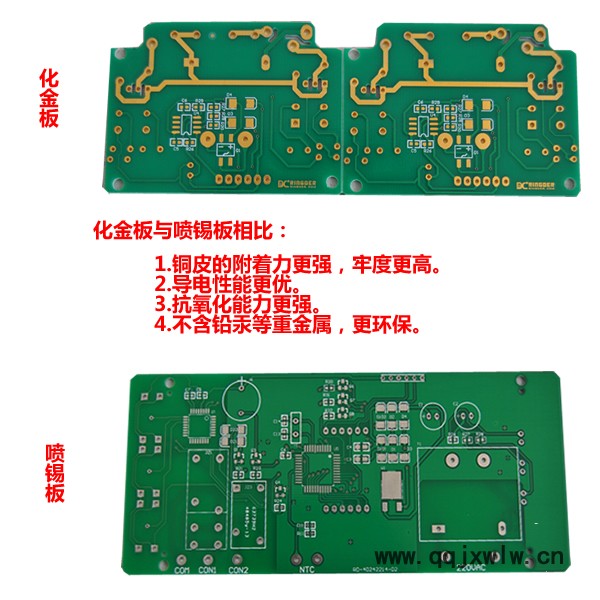

1、PCB板全部采用化金板，質量可靠、性能穩定；
2、帶化霜產品具有防燒庫功能，使保存物品更具安全性；（此功能是化霜期間如果庫內溫度超過庫內物品安全保存所需要的最高溫度，那么此時強制停止化霜，進行制冷）
3、我司擁有-99度超低溫復疊式壓機系統控制器，此產品是國內其他廠家所沒有的。質量可以媲美國際品牌;
4、我司產品貼片全部采用貼片工藝（SMT)，使產品性能更加穩定，質量更加可靠;（采用手機電子元件生產工藝，雅馬哈中速機）
5、繼電器采用世界銷量第一的廈門宏發; 宏發繼電器與歐姆龍、西門子都屬于一線品牌，但是由于宏發繼電器性能穩定，價格適中，所以世界銷量第一的不是歐姆龍，也不是西門子，而是宏發。相關資訊請參見百度。

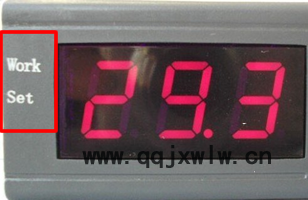

6、定制數碼管圖標：外觀更具人性化，操作識別更方便。這種數碼管要開模訂做，前期投入比較大，所以一般廠家不舍得花錢開模定做，所以只能采用市場上通用數碼管;
7、我司產品采用高集成度芯片，所用元件更少，質量更可靠;
8、我司新系列產品采用亞克力彩印工藝，面板更加美觀豪華,接受小批量定制。
1. 定制數碼管定制數碼管的優點：溫控器的各種狀態采用更加便于理解的圖標表示，使得界面更加飽滿，更加人性化。 | 絲印的缺點：使得面板很凌亂；工作輸出時，無法辨別是制冷還是制熱；另外顯得很不正規！ |
 |  |

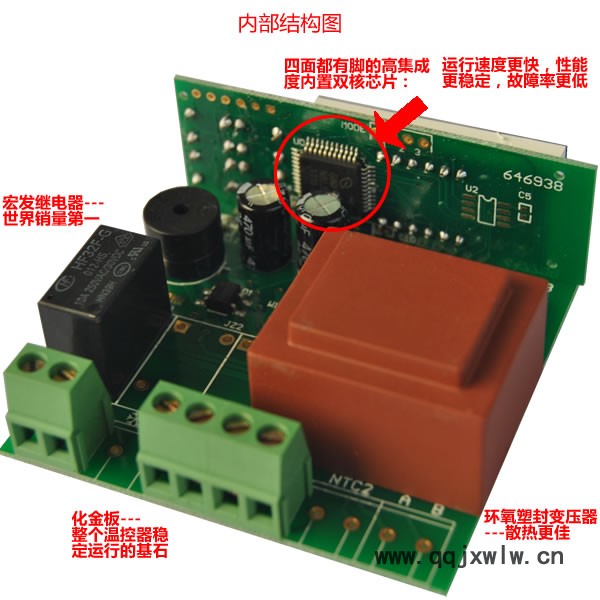

2. 高集成度、內置雙核芯片
代碼 | 功能說明 | 設置范圍 | 出廠設置 | 單位 |
HC | 模式選擇 | C: 制冷 H: 制熱 | C | / |
D | 控溫回差 | 1~15 | 5 | °C |
LS | 溫度設置下限 | -40~停機溫度 | -40 | °C |
HS | 溫度設置上限 | 停機溫度~110 | 110 | °C |
CA | 溫度校正 | -7.0~7.0 | 0.0 | °C |
PT | 壓機延時 | 0~7 | 1 | Min. |
1、制冷、制熱功能：
制冷模式下：當溫度測量值≥溫度設置點+回差時，制冷繼電器吸合，壓縮機啟動；當溫度測量值≤溫度設置點時，制冷繼電器斷開，壓縮機關閉。
制熱模式下：當溫度測量值≤溫度設置點-回差時，制熱繼電器吸合，制熱開啟；當溫度測量值≥溫度設置點時，制熱繼電器斷開，制熱關閉。
2、壓縮機延時保護時間：
制冷模式下：第一次通電，若當前溫度大于溫度設定值+回差時，壓縮機不會立即啟動制冷，需要運行設定的延時時間后才能啟動。
制熱模式下：第一次通電，若當前溫度小于溫度設定值-回差時，制熱負載不會立即啟動制熱，需要運行設定的延時時間后才能啟動。
壓縮機相鄰兩次啟動之間的停機時間間隔大于壓縮機延時啟動時間設定值時，壓縮機立即啟動；
壓縮機相鄰兩次啟動之間的停機時間間隔小于壓縮機延時啟動時間設定值時，壓縮機啟動需運行完所設置的壓縮機延時啟動時間設定值后，機器才能啟動。延時時間從停機瞬間開始計算。
3、最高、最低溫設置上下限：
設置下限、設置上限值,限定了溫控器溫度設置點的設定范圍。
例如：設置上限設置為+15，設置下限設置為-10，溫度設置點只能在-10和+15之間設定。如果要溫度設置點溫度范圍擴大，需要先調整設置上限和設置下限的設定值。
4、溫度校正：
當測量溫度與標準溫度有偏差時，使用此功能，可以將機器測量值與標準溫度調整一致。校正后的溫度=校正前的溫度+校正值。
1、停機溫度設置：正常運行狀態下，按一下SET鍵，顯示原停機溫度設定值，此時按
或
鍵可以增加或減少溫度設定值。長按或鍵可快速增減。無按鍵操作狀態下15秒保存最后設定值，返回正常運行狀態。
2、菜單參數設置：按設置鍵SET超過3秒，進入菜單顯示，當屏幕出現HC代碼時，按一下設置鍵SET，此時顯示的為目前工作狀態設定值，按上調鍵或下調鍵可改變?cè)O(shè)定值。設置完該參數,按SET返回HC,按上調鍵或下調鍵可上下切換HC～PT各菜單項，以上述方法依次進行設置。整個設置完畢，按RST鍵保存退出或無按鍵操作狀態下15秒，返回正常運行狀態。
3、舉例說明：比如您想使用制熱模式，溫度控制在26~30度之間，那么就相當于設置停機溫度為30度，控溫回差4度（=30度-26度），設置步驟：正常運行狀態下，按一下SET鍵，顯示原停機溫度設定值，此時按或鍵設置為30度。長按或鍵可快速增減。無按鍵操作狀態下15秒保存最后設定值，返回正常運行狀態--》按設置鍵SET超過3秒，進入菜單顯示，當屏幕出現HC代碼時，按一下設置鍵SET，按上調鍵或下調鍵選擇H制熱模式，按SET返回HC--》按上調鍵或下調鍵（菜單是循環往復的），當顯示菜單D控溫回差時，按一下設置鍵SET，按上調鍵或下調鍵設置為4度--》其他參數保持不變，按RST鍵保存退出或無按鍵操作狀態下15秒，返回正常運行狀態。
4、舉例說明：比如您想使用加冷模式，溫度控制在-3~0度之間，那么就相當于設置停機溫度為-3度，控溫回差3度{=0度-（-3）度}，設置步驟：正常運行狀態下，按一下SET鍵，顯示原停機溫度設定值，此時按或鍵設置為-3度。長按或鍵可快速增減。無按鍵操作狀態下15秒保存最后設定值，返回正常運行狀態--》按設置鍵SET超過3秒，進入菜單顯示，當屏幕出現HC代碼時，按一下設置鍵SET，按上調鍵或下調鍵選擇C制冷模式，按SET返回HC--》按上調鍵或下調鍵（菜單是循環往復的），當顯示菜單D控溫回差時，按一下設置鍵SET，按上調鍵或下調鍵設置為3度--》其他參數保持不變，按RST鍵保存退出或無按鍵操作狀態下15秒，返回正常運行狀態。
溫控器電源和負載電源不一樣的情況，比如溫控器電源220V，負載電源12V，實物接線如下圖：
