| 加工定制 | 是 |
|---|---|
| 測量精度 | 萬分之五 |
| 結構型式 | 橫式 |
| 顯示方式 | 4位數碼管 |
| 外形尺寸 | 160x80（mm） |
| 開孔尺寸 | 150x75（mm） |
| 工作環境 | 0℃~50℃，濕度低于90%R.H 寬溫范圍的儀表需在訂貨時注明 |
| 電 源 | 85V~265V AC，功耗小于7VA； 10V~36V DC，功耗小于5VA |
| 儀表電源 V0 85V~265V AC V1 | 10V~36V DC |
| 品牌 | 啟勵傳感 |

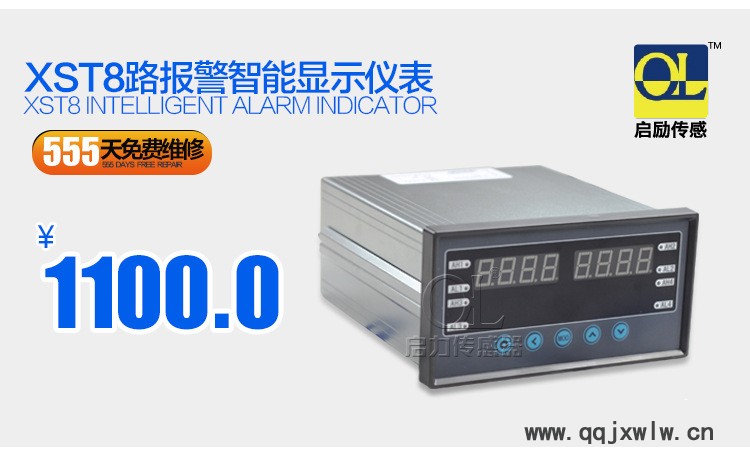

| 型號 | XST8 |
1、概述
1.單輸入通道數字式智能儀表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分以及力和 位移等物理量的測量、變換、顯示、傳送和控制。
2.誤差小于0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
3.適用于電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表等信號類型
4.**多可達4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，有效防止干擾等原因造成誤報
5.變送輸出可將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用
6.全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制。獨有的控制權轉移功能使計算機可 以直接控制儀表的報警輸出和變送輸出。讀取一次測量數據的時間小于10ms 提供測試軟件，組態軟件和應用軟件技術支持
7.具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用 一臺打印機
8.多種外形尺寸和面板形式，數碼管顯示，液晶顯示，光柱顯示可以靈活選擇
9.對于非線性信號，并且在訂貨時不能確定其數據，需要在標定時進行修正的情況，可利用儀表的8段折線功能 10.25.4mm ~ 304.8mm（1″~ 12″）大屏顯示單輸入通道數字式智能儀表采用單片機嵌入式組合設計，硬件擴充性強，軟 件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能?？砂磳嶋H需要組合，以實現**性能。
/ — T A B S V ★表示產品系列號
1：外形尺寸 A：橫式160×80×125
2：面板形式 橫式
3：顯示方式：
1：測量值（綠色）
2：測量值（綠色）+ 設定值（紅色）
3：測量值（綠色）+ 測量值光柱（綠色） 限A型
4：測量值（綠色）+ 測量值光柱（綠色）+設定值光柱（紅色） 限A-S型 5：測量值（綠色）+ 測量值光柱（綠色）+ 設定值（紅色） 限A-S型 4：輸入信號 E：熱電偶 R：熱電阻或電阻 I： 直流電流 V：直流電壓 M：mV信號 W：電位器 L：遠傳壓力表
5：報警點數量 T0：無報警 T1~T4：1~4點報警 C、D、E型儀表限制為2點 A、B型限制為4點
6：變送輸出 A0：無輸出 A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA A2：電壓輸出（0~5）V、（1~5）V A3：電壓輸出（0~10）V A4：其它輸出
7：外供電源 B0：無外供電源 B1：外供24V DC B2：外供12V DC B3：外供精密電壓源 B4：外供精密恒流源 B5：其它
8：通訊接口 S0：無通訊接口 S1：RS 232接口 S2：RS 485接口
9：儀表電源 V0：85V~265V AC V1：10V~36V DC
10：打印功能： P: 帶打印接口，不帶可省略（限A、B型儀表） P1：帶一體化打印機 （限A、B型儀表） 11：N表示非標功能。儀表某部分功能已按訂貨要求變更
3.1 基本技術規格
電 源：85V~265V AC，功耗小于7VA； 10V~36V DC，功耗小于5VA；其它電源規格以隨機說明書為準
工作環境：0℃~50℃，濕度低于90%R.H 寬溫范圍的儀表需在訂貨時注明
顯示范圍：-1999~9999，小數點位置可設定
顯示顏色：測量值綠色，設定值紅色
顯示分辨力：1/10000
輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、 遠傳壓力表7種，其中 電 壓：1V~5V DC，0V~5V DC 可通過設定選擇
電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通過設定選擇
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇 其它輸入信號或分度號需在訂貨時注明
基本誤差：小于±0.2%F.S
測量分辨力：1/60000，16位A/D轉換器
測量控制周期：0.2秒 3.2選配件技術規格 報警輸出 10種報警方式，通過設定選擇。
延時報警功能 繼電器輸出：觸點容量220V AC，3A OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA 變送輸出 光電隔離 4mA~20mA，0mA~10mA，0mA~20mA直流電流輸出，通過設定選擇。
負載能力大于600Ω 1V~5V，0V~5V，0V~10V直流電壓輸出，需訂貨時注明
輸出分辨力：1/3000（內部分辨力1/4000）， 誤差小于±0.2% F.S
通訊接口 光電隔離 RS232、RS485標準，在訂貨時注明
儀表地址0~99可設定 通訊速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明
儀表收到計算機命令到發出相應數據的回答延遲： 以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms
配套測試軟件，提供組態軟件和應用軟件技術支持
打印接口及打印單元 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月 手動，手動 + 定時，手動 + 定時 + 報警三種打印方式通過設置選擇 打印內容：時間（年、月、日、時、分），報警狀態，測量值， 工程量單位 1臺打印單元只能接1臺儀表，需要1臺打印單元配接多臺儀表時，需選用智能打印單元 打印單元為16列字符型微型打印機，供電方式與儀表相同，特殊的打印要求可在訂貨時注明
外供電源 普通電源：用于給變送器供電，輸出值與標稱值的誤差小 于±5%，負載能力大于50mA
精密電源：用于給壓力、荷重等傳感器供電，輸出值與標 稱值的誤差小于0.2%，負載能力大于40mA
24V DC，12V DC，5V DC或其它規格，需在訂貨時注明

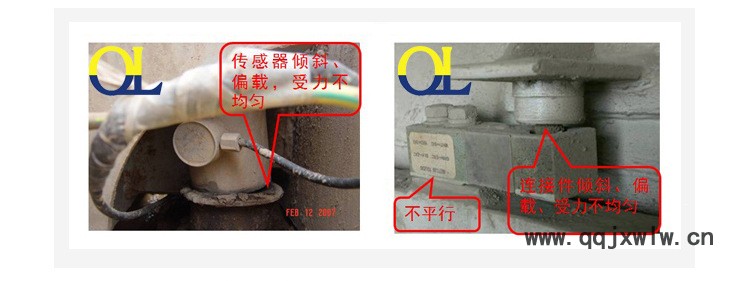

▉ 側向力
-傳感器安裝位置不準確以及熱脹冷縮等原因?qū)е麓嬖谒搅σ鸬?/p>
▉ 故障隱患
-稱量不準，數據緩慢移動，嚴重影響傳感器計量精度
■ 嚴禁在安裝傳感器時，少裝禁錮螺栓。
■ 緊固螺栓旋入安裝孔的深度應≥螺栓螺紋直徑的1.5倍
■ 故障隱患：
-稱量數據緩慢移動，計量精度下降，縮短螺栓、傳感器使用壽命，甚至可能造成安全事故
-螺栓螺紋會拉伸、變形，甚至可能造成安全事故。
稱重傳感器安裝嚴禁電焊
■ 傳感器安裝時，嚴禁采用電焊方式。
-稱重設備需要電焊時**將傳感器取下與設備分離。
-如傳感器不能與設備分離，電焊前需確保設備有良好接地。
■ 故障隱患：
-如果有大電流通過傳感器會導致內部電路或電子元器件燒毀。
