| 測量范圍 | 0-1000000kg |
|---|---|
| 測量精度 | 千分之一 |
| 工作環境 | 0~50℃ |
| 外形尺寸 | 220x80（mm） |
| 顯示方式 | 6位數顯 |
| 品牌 | 啟勵 |
| 型號 | XK-3109 |
遼寧省傳感器 上海傳感器 廣州傳感器 北京傳感器 江蘇省傳感器 浙江省傳感器
山東省傳感器 寧夏傳感器 河北傳感器 天津傳感器 重慶市傳感器
河南省傳感器 云南省傳感器 黑龍江省傳感器 湖南省傳感器 新疆傳感器
江西省傳感器 湖北省傳感器 廣西壯族傳感器 甘肅省傳感器 山西省傳感器
內蒙古傳感器 陜西省傳感器 吉林省傳感器 福建省傳感器 貴州省傳感器
廣東省傳感器 青海省傳感器 西藏傳感器 四川省傳感器 寧夏回族傳感器
海南省傳感器 臺灣省傳感器 香港傳感器 澳門傳感器 安徽省傳感器

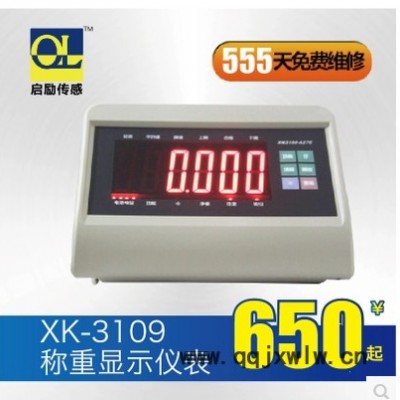

XK-3109稱重顯示儀表 蓄電池供電 高精度6位大屏顯示 可帶通訊
產品校正
按住(＃)鍵不放,再開機(開關在背后)
屏幕顯示叢9-1
自檢過程后放開(＃)鍵
1.分度值設置:
此時屏幕顯示分度值設置(d 5)
按(去皮)鍵選擇1.2.5.10.20.50這些數字表示顯示的分度值 按(＃)鍵確認
例如:在顯示(d 5)時,按(＃)鍵,分度值即設置為5.并自動進入小數點設置狀態.
2.小數點設置:
此時屏幕顯示小數點設置(p 0.0)
按(去皮)鍵選擇0 0.0 0.00 0.000小數點位數表示顯示的精度 按(＃)鍵確認
例如:在顯示(p 0.0)時,按(＃)鍵,小數點即設置為0.0 并自動進入最大秤量設置狀態.
3.最大稱量設置:
此時屏幕顯最大稱量設置(FULL ) 按(去皮)鍵進入數字輸入狀態 屏幕顯示(000000) 按(去皮)鍵,標志符▼依次右移選擇數字輸入位置,按(置零)鍵對應位自動步進加一,直到所需數字出現,再按(去皮)鍵標志符▼依次右移選擇數字輸入位置,按(置零)鍵對應位自動步進加一,直到最大秤量值出現, 按(＃)鍵確認,自動進入下一參數設置.
例如下圖:
按上圖操作,屏幕顯示(02500.0) 按(＃)鍵確認.(此時最大秤量為2500公斤)
并自動進入零點標定狀態.
4.零點標定:
此時屏幕顯示(noLoAd) 秤臺上不要放任何東西,等到穩定標志符▼出現,按(＃)鍵,零點標定完成,
進入量程標定狀態.
5.滿量程標定:
此時屏幕顯示(AdLOAd) 在秤臺上放置砝碼(如右圖),按(去皮)鍵進入數字輸入狀態.如下圖:
屏幕顯示(000000) 按(去皮)鍵,標志符▼依次右移選擇數字輸入位置,按(置零)鍵對應位自動步進加一,直到所需數字出現,再按(去皮)鍵標志符▼依次右移選擇數字輸入位置,按(置零)鍵對應位自動步進加一,直到所顯示的數字和砝碼重量相等,并且使輸入位置標志符返回最高位,當穩定標志符▼出現 按(＃)鍵確認,結束量程標定狀態.屏幕出現(END)如下圖所示:
按照上圖操作,使屏幕顯示00025.0
(此時用25公斤的砝碼校正)
砝碼也可用其它物品取代,例如我有一件貨,我知道它的重量是50公斤,此時我們可以把這件貨物當成50公斤的砝碼來用.
當穩定燈亮?xí)r,再按下(＃)鍵確認,此時屏幕顯示End
最后當屏幕顯示End時按下圖操作
用這個小螺絲按下里面的按鈕
標定完成
第一章、主要參數
1.準確度 3級，n=3000
2.采樣速度： 10秒/次
3.傳感器靈敏度范圍 1.5~3mv/V
4.分度值： 1/2/5/10/20/50（可選）
5.顯示： 6位LCD/LED,6個狀態指示
6.大屏幕顯示接口（可選）; 采用串行輸出方式，電流環信號，傳輸距離≤2000米
7.通訊接口（可選）： RS232;波特率1200/2400/4800/9600可選
8.使用電源： 免維護鉛酸蓄電池DC6V/4AH
9.使用溫度： 0-40℃
10.儲運溫度： -25~55℃
12.濕度： ≤85%RH
儀表特色：
1.高精度A/D轉換，可讀性達1/30000
2.調用內碼顯示方便，替代感量砝碼觀察及分析允差
3.特殊的軟件技術，增強系統的抗振動能力
4.數字濾波的速度、幅度以及溫度的時間可設置
5.稱重計數功能（單件重量有斷電保護）
6.可充電電池
§1. 打開交流電
第二章、外觀與連接
1. 儀表顯示和鍵盤功能示意圖
