| 波長范圍 | 100 |
|---|---|
| 波長精度 | 0.001 |
| 重復性 | 100 |
| 品牌 | 亞安 |
| 型號 | ST-500 |

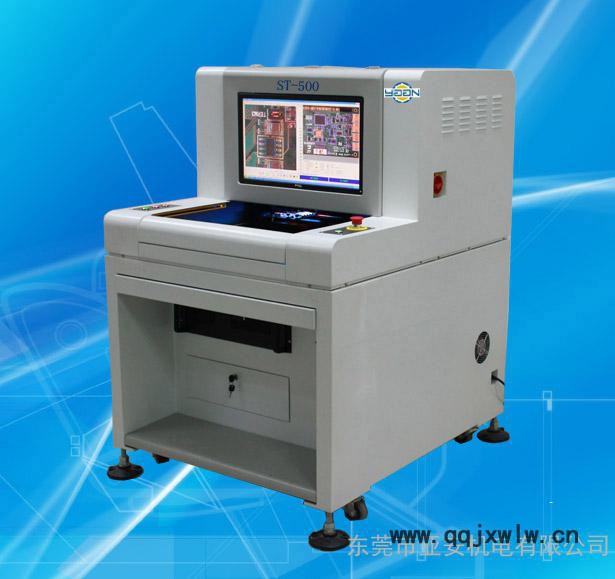

ST-500型離線式AOI光學檢測儀
適用范圍：SMT錫膏印刷后及回流焊前后,DIP波峰焊后電路板檢查，可檢測PCB雙面，可檢測多個PCB板。
設備技術參數 Technical Specifications
適用PCB | 適用制程 | SMT錫膏印刷后及回流焊后，回流焊后電路板檢查，可檢測PCB雙面，同時檢測多個PCB |
基板尺寸 | 25×25mm-368×488mm | |
基板厚度 | 0.3-5.0mm | |
基板上下凈高 | 上方：≤60mm；下方:≤60mm(可按客戶要求定做) | |
|
| 缺件，多件，錫球，偏移，側立，立碑，反貼，極反，錯件，壞件，橋連，虛焊，無焊錫，少焊錫，多焊錫，元件浮起，IC引腳浮起，IC引腳彎曲 |
視覺系統 | 攝像系統 | 300萬像素（1600*1200）全彩色高速數字CCD相機 |
照明系統 | 三通道白色LED光源或GRB光源 | |
分辨率 | 10um,15um,18um,20um,25um可選。 | |
檢測方法 | 彩色運算，顏色提取，灰階運算，圖像比對等 | |
機械系統 | X/Y驅動系統 | 交流伺服電機+精密研磨滾珠絲桿 |
夾板方式 | 自動夾具 | |
定位精度 | <8 um | |
移動速度 | 800mm/s(MAX) | |
軌道調整 | 手動 | |
軟件系統 | 操作系統 | Windows XP |
界面語言 | 中，英文可選界面 | |
檢測結果輸出 | 基板ID，基板名稱，元件名稱，缺陷名稱，缺陷圖片 | |
電源規格 | AC220±10%，50/60HZ,1KW | |
環境溫度 | -10-40℃ | |
環境濕度 | 20-90%RH(無凝霜) | |
整機尺寸 | 980*945*1260 | |
產品特點：
➡高清圖，輕松應對01005元件 ➡CAD數據導入，導出
➡彩**像統計分析 ➡MPF技術，快速編程
➡字符自動識別（OCR） ➡相機條碼識別
➡IC橋接分析 ➡備用元件庫
➡顏色分析 ➡可雙面測試
➡相似度分析 ➡自動跳躍測試
➡黑白比重分析 ➡測試數據統計功能（SPC）
➡亮度分析 ➡離線檢測系統
➡非線性顏色分析
