| 加工管徑 | 30~168mm |
|---|---|
| 加工壁厚 | ≤25mm |
| 刀盤轉速 | 0~40rpm |
| 產地 | 江蘇 |
| 電流 | 交流 |
| 電源電壓 | 380V |
| 作用對象 | 金屬 |
| 品牌 | 研鼎 |
| 型號 | CDM-168 |
| 加工定制 | 是 |
CDM系列切管坡口一體機通過機體上多個夾緊爪卡住管子外壁；采用電動方式，驅動旋轉刀盤，帶動兩個刀架繞管子切線方向運動，與機體上的進刀架配合，同時完成管子的切割與坡口（也可單切斷、單坡口、部分機型可雙坡口等作業）。
（1）用于管道端面標準坡口加工，亦可用于對管道中間位置的切斷、坡口加工；

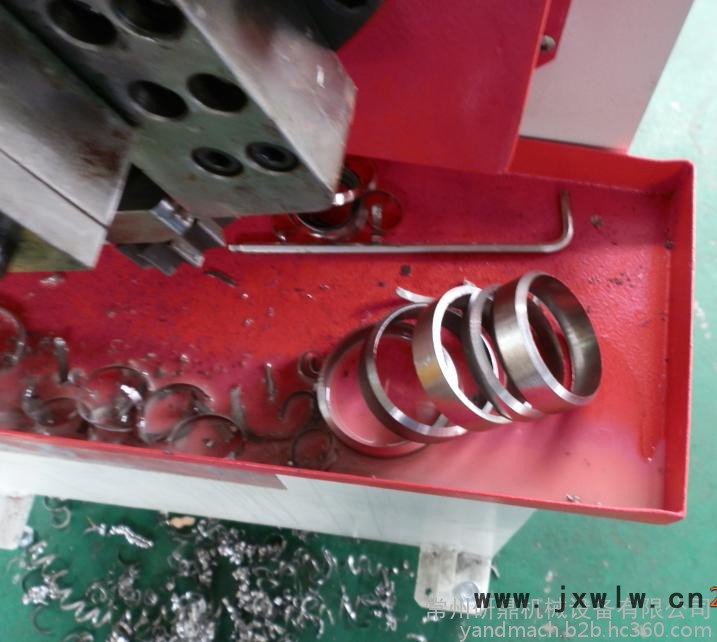

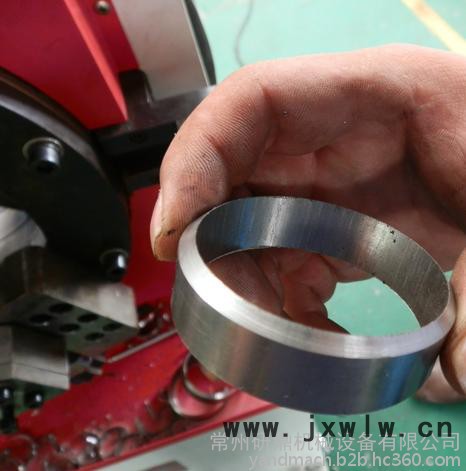

（2）切割后可直接焊接，無毛刺，不變形；
（3）回轉式冷切割，旋轉刀片沿管道外圍切割，端面100％垂直；
（4）可用于加工任何管材，如碳鋼、不銹鋼、合金鋼等；

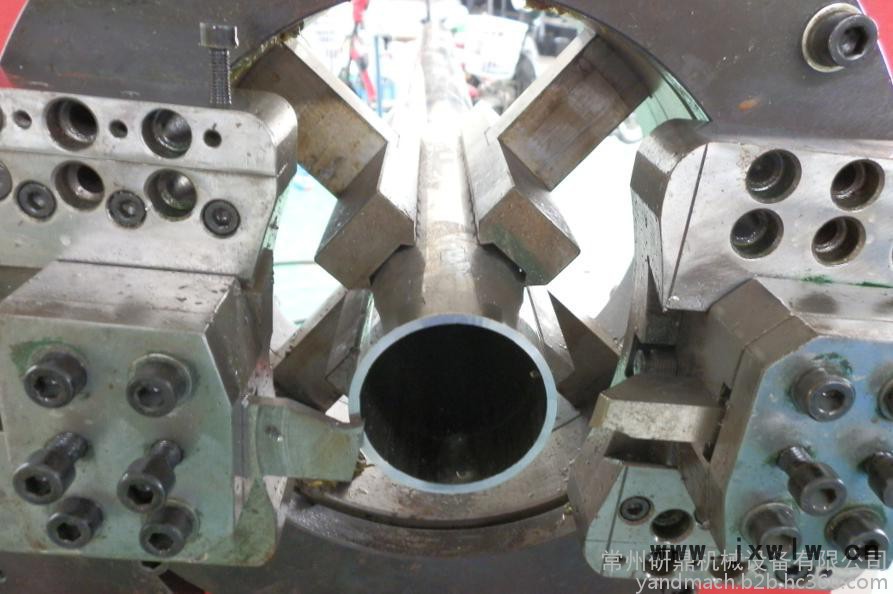

（5）采用多點圓周夾緊可有效避免管道夾緊變形；
（6）切管機主體可升降，滿足不同管徑的管子加工時中心標高的調節，操作簡單，使用方便；
（7）可用于車間固定使用，亦可用于現場加工使用；
（8）設備運轉穩定,可適應長期穩定工作。
（9）解除了有些客戶先用帶鋸床切斷再坡口的繁瑣工序。
設備組成
切斷坡口機由機體、支承座、回轉支承、傳動裝置、冷卻系統、夾管裝置、刀架、刀控機構和電器控制箱等組成。機體中裝有冷卻系統的水箱、水泵，電器控制箱和適應機頭高低需用的升降機和導向柱等。
夾緊裝置是由電機、減速器、驅動齒輪、平螺齒盤、卡爪、夾頭等組成。
傳動裝置是電機、減速器、驅動齒輪、傳動齒輪，使回轉支承旋轉。
回轉支承上裝有刀架支座、刀架、進刀絲盤等；
CDM系列技術參數及規格選型表：
| 可選型號 | 加工范圍 | 輸入電源 | 夾緊 系統 | 刀盤轉速 | 加工方式 | 坡口形式 | 進刀 方式 | 夾緊卡爪 | 定位 |
| CDM-168 | Φ30~168 | AC 380V 1.5kw | 手動/電動 | 變頻調速 | 電動回轉 | VU型 | 徑向自動 | 4爪聯動 | 自動定心 |
| CDM-325 | Φ80~325 | AC 380V 3.0kw | 手動/電動 | 變頻調速 | 6爪聯動 | ||||
| CDM-426 | Φ108~426 | AC 380V 5.5kw | 電動 | 變頻調速 | 6爪聯動 | ||||
| CDM-630 | Φ325~630 | AC 380V 5.5kw | 電動 | 變頻調速 | 8爪聯動 | ||||
| CDM-711 | Φ325~711 | AC 380V 9.0kw | 電動 | 變頻調速 | 8爪聯動 | ||||
| CDM-914 | Φ711~914 | AC 380V 9.0kw | 電動 | 變頻調速 | 8爪聯動 |
注：各種夾緊方式可電話聯系銷售熱線
