| 產品類型 | 全新 |
|---|---|
| 工作溫度 | 液態 |
| 工作壓力 | 0 |
| 規格 | 800*600*630MM |
| 過濾精度 | 3-10 |
| 設備重量 | 130 |
| 適用對象 | 水 |
| 適用范圍 | 制藥,水處理,電鍍,冶金 |
| 外形尺寸 | 800*600*630MM |
| 性能 | 精密過濾,高效過濾 |
| 樣式 | 廂式 |
| 用途 | 固液分離 |
| 原理 | 離心式過濾法 |
| 濾料類型 | 陶粒 |
| 適用對象性質 | 弱腐蝕性,腐蝕性,低溫物料,高衛生要求物料 |
| 有效過濾面積 | 100升 |
| 品牌 | 杰之源 |
| 加工定制 | 是 |
| 適用粘度 | 無 |
玻璃切削液集中過濾系統方案描述
一、應用背景：
針對目前玻璃蓋板廠家CNC段工序，精雕機采用集中供水冷卻的系統性方案。此方案的優點在于：
1.延長切削液使用壽命、提高良率，通過集中供水過濾系統可以有效的回收，統一管理，提高工作效率；
2.節能與節水，與傳統精雕機單臺機床配單個水箱相比，集中供水系統僅用2組水泵進行系統循環，保障產品的穩定和連續性同時也降低能耗，儲水罐集中儲存機床用水更是做好廢水回用，提高切削液的重復利用率。
二、方案說明：
1、在工作層面生產線上導入單一或兩條污液收集管道，通過主管集中流至過渡水箱再泵入過濾機進行過濾。（管道連接參考下圖）；
2、過濾完的切削液流入凈水箱，由供液泵供給CNC使用，從而形成回液、過濾、供液、周而復始的循環系統.
單臺機床管道安裝示意圖
1.采用PVC DN160管為凈液供水管道、主管采用DN110、DN75,DN63、（具體見圖紙）中間用三通變直徑相連分送每臺CNC使用；
2.機床回水管道采用不銹鋼水槽
3.機床進水管接口；
方 式 | 工作原理 | 優 點 | 缺 點 | 適 用 范 圍 |
石英砂過濾 | 石英砂主要是除去水中的懸浮物，泥沙，有機物等雜質，主要是通過石英砂截留來實現的，所以，石英砂過濾器工作一段時間后，砂的縫隙間有許多的細小顆粒物，如泥，有機物等雜質，所以，石英砂過濾器使用一段時間后必須要進行反洗。 | 價格低廉，環保，納污效果可以、操作簡單、運行成本低 | 反沖洗的水量一般在5倍的運行流量，消耗水量較大，增大污水處理成本，占地面積大。 | 污水處理廠的濾料大多采用石英砂濾料，工業純水的前置過慮、自來水前置過慮、游泳池過慮等 |
袋式(濾芯）過濾 | 袋式(濾芯）過濾是一種壓力式過濾裝置，主要有過濾筒體、過濾筒蓋和快開機構、不銹鋼濾袋加強網等主要部件組成，濾液由過濾機外殼的旁側入口管流入濾袋，濾袋本身是裝置在加強網籃內，液體滲透過所需要細度等級的濾袋即能獲得合格的濾液，雜質顆粒被濾袋攔截。 | 袋式過濾可承載更大的工作壓力，壓損小，運行費用低，節能效果明顯。 處理量大、體積小，容污量大。 濾袋清洗后可反復使用、節約成本。 更換濾袋時方便快捷，而且過濾機免清洗，省工省時。 | 定期人工清除渣物、耗材成本高、有側漏現象 | 多用于沉降速度較快的料漿的分離（制藥廠、化肥廠） |
離心機過濾 | 污液由進水口進入過濾機的轉體內，在電機的驅動下，轉體高速旋轉，在轉體內部產生離心力，利用懸浮液中液體與固體比重的不同進行分離，密度較大的雜質被甩到轉體內壁上，密度較小的切屑液則涌向轉體的中心部位，從上部出口涌出，再從機座上的出水口流向機床，供機床循環使用； | 占地面積小、分離效率高、使用方便靈活 零耗材、維護成本低。 | 前期資金投入高于前者、定期人工清除渣物 | 用于對過濾要求高的玻璃磨屑、陶瓷加工、金屬加工的油類切削液的分離，分離效果顯著
|
沉淀過濾 | 沉淀過濾池，其結構包括一級沉淀池、二級沉淀池和設置在一級沉淀池上邊沿內側的過濾溝槽，過濾溝槽內設置有多個溝槽過濾網； | 價格低廉。 | 占地面積大。
| 自來水廠 |
四、各種工藝過濾的優缺點比較：
結論：由于蓋板雕刻環節粉碴很多，以上工藝除無濾材的過濾機外，其他的過濾方式都會造成供液系統堵塞，沉淀過濾如不用濾網，切削液在使用的過程中玻璃粉末根本無法沉淀。而正由于過濾機的無濾材過濾，杜絕了供液系統堵塞的形成。
五、公司簡介：
杰之源公司專業從事流體過濾制程的設計、制造、安裝調試、維護保養，提供各種過濾設備、固液分離設備、并代理以色列BallTechnicSystem清洗、過濾設備、美國Lakos固液分離器。公司在玻璃切削液粉末過濾的客戶有富士康、江蘇鼎祥達、蘇州創新、瑞必達、維達力、華清光學、銳歐光學、康寧公司、德普特公司等。

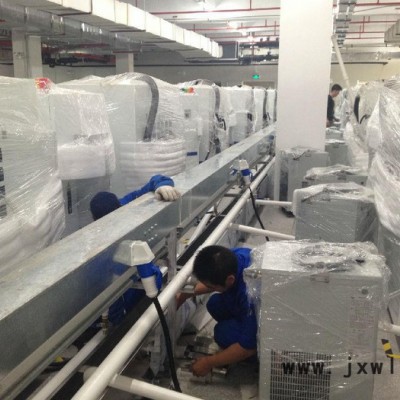

正在安裝中的過濾系統

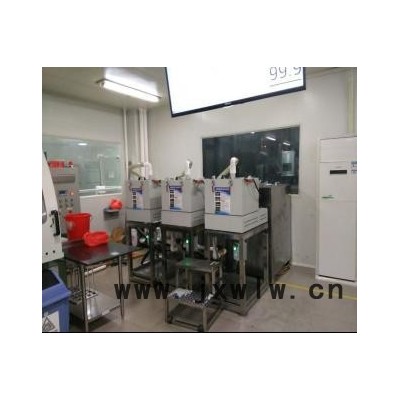

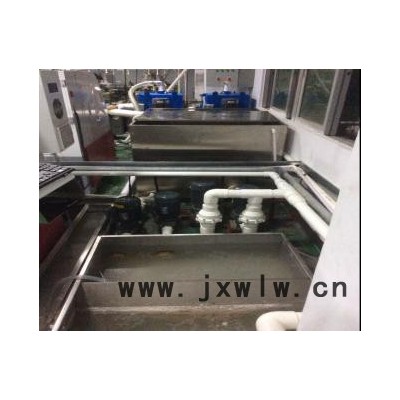

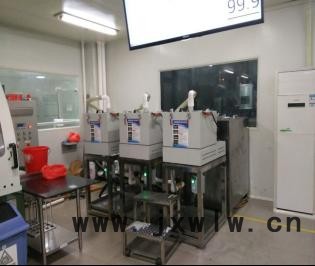

全自動運行中的過濾系統

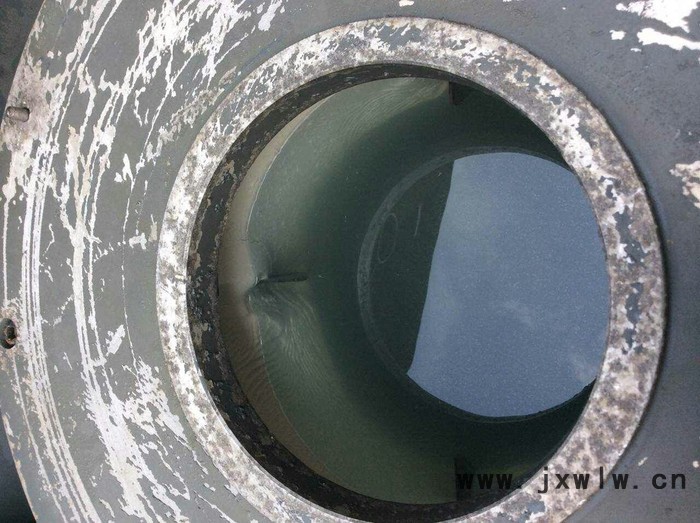

正在過濾的切削液

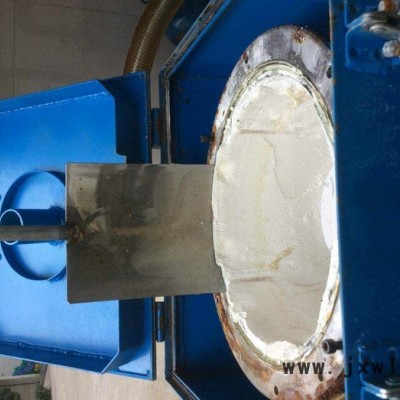

顯著的過濾效果
