| 品牌 | 卡爾蔡司 |
|---|---|
| 型號 | 全新CONTURA |
| 加工定制 | 否 |
| 類型 | 橋式三坐標測量機 |
| 定位精度 | 1.5+L/333 |
| 規格 | （700-1200）*（700-2400）*（600-1000） |

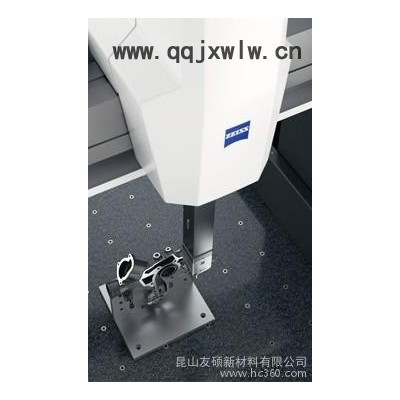

CONTURA緊湊型測量機CONTURA——來自蔡司的靈活、可靠和**的品質保證測量平臺**新一代測量機精度更高，可兼容多種光學式探頭，從而實現更廣的測量范圍。優異的測量技術、蔡司CALYPSO測量軟件以及高度優化的通用測量程序令CONTURA成為同類測量機中的**之作。
CONTURA可配備固定型被動式探頭、靈活的蔡司RDS關節式探頭座或主動式掃描測針。各類探頭均具有掃描功能。主動式探頭采用蔡司navigator技術——高速測量唾手可得。
穩定的測量結果根據配置不同，CONTURA采用工業陶瓷或CARAT導軌，具有**的剛性 、較低的熱膨脹性和輕盈的機身重量。三軸均采用四面環抱氣浮軸承，可在高速運行和加速的條件下保持穩定性。懸浮安裝在CONTURA導軌上的玻璃陶瓷光柵尺具有零膨脹特性，因此無需安裝溫度傳感器或進行誤差補償。高等級的防護特性使得該機器可以在生產車間使用。
計算機輔助精度修正（CAA)動態形變的橋架直接影響測量精度，尤其是在掃描測量時更是如此。CONTURA可計算這一動態效應所需的補償值。因此在高速測量環境下亦可保證測量精度。
控制簡便用戶無需計算機，只需借助界面友好的控制面板即可對系統進行控制。通過先進的搖桿可對所有軸的運動進行更為便捷與**的控制?？稍贑NC模式下對速度進行調節。
選項HTG（寬溫度梯度）選項可保證寬溫度范圍內（18-26℃）一致的精度。X=700/1000mm的測量機包含有工件和測量機溫度傳感器集成式探頭架可在無需校準的情況下獲得**大效率主動式測針適用于快速更換架選項使用蔡司AirSaver功能**高可節省60%壓縮氣體用量。探頭類型
接觸式
接觸式探頭適用于測量擁有垂直面且沒有斜面特征的小型工件。蔡司ConTURA direkt配備蔡司VAST XXT掃描探頭，為單向生產中的生產和過程檢測提供了一種經濟入門級的掃描技術?？筛鶕?jù)需要加裝XDT單點探頭。蔡司CONTURA接觸式探頭的**大尺寸為10/16/6。
RDS
與蔡司VAST XXT探頭以及靈巧的RDS關節式探頭座共同使用，確保掃描到復雜位置的角度特征。RDS關節式探頭座步距角為2.5°，探頭可到達20,736個不同的角度位置。在測量結構復雜的工件時，需要對探針進行特殊配置，此時這一優勢尤為明顯。同時由于特別針對校準過程進行了優化，整個校準時間也大大縮短了。借助RDS，也可在蔡司CONTURA上使用蔡司光學式探頭。
主動式
蔡司ConTURA 主動式探頭采用navigator技術，單次快速掃描即可獲得所需測量值。支持該技術的典型探頭是VAST XTR gold或VAST XT gold，兩種探頭的接口相同，非常適合于深孔測量。探針快速更換系統選項適用于該探頭系統。
自1.5 + L/350 μm起
測量范圍| X | Y | Z | |
| 7/7/6 | 700 | 700 | 600 |
| 7/10/6 | 700 | 1,000 | 600 |
| 10/12/6 | 1,000 | 1,200 | 600 |
| 10/16/6 | 1,000 | 1,600 | 600 |
| 9/12/8 | 900 | 1,200 | 800 |
| 9/16/8 | 900 | 1,600 | 800 |
| 12/18/10 | 1,200 | 1,800 | 1,000 |
| 12/24/10 | 1,200 | 2,400 | 1,000 |
