| 別名 | 拉拔機 冷拔機 拔管機 拉伸機 拉床 拉管機 抽芯抽管機 |
|---|---|
| 材質 | 適用于銅材 鋁材 不銹鋼 鈦合金 鋼管 管棒材 鋼材等金屬材料 |
| 電動機功率 | 30kw |
| 電壓 | 380（V） |
| 動力類型 | 電動 |
| 控制形式 | 人工 |
| 類型 | 全新 |
| 外形尺寸 | 訂做 |

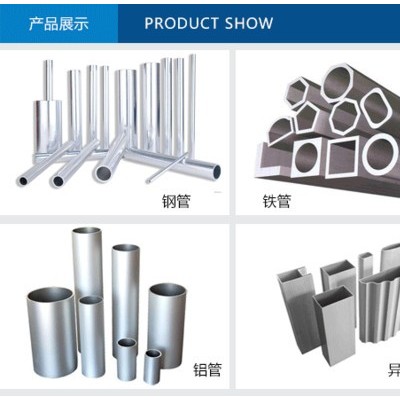

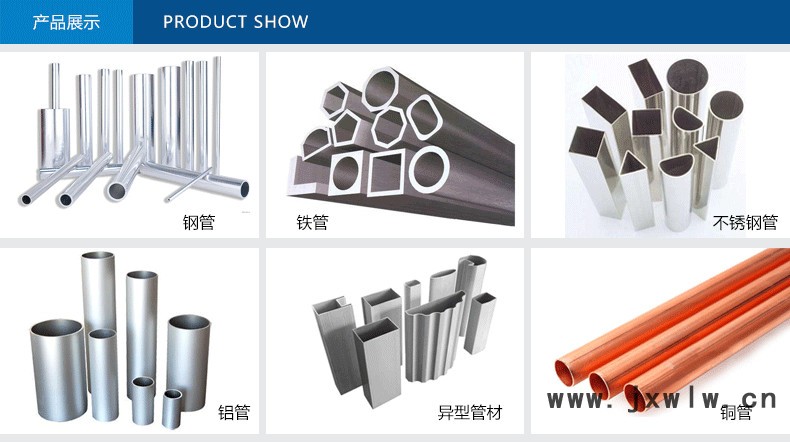

| 用途 | 型材料,不銹鋼合金,鎳鋁合金,銅材,鋁材,鈦合金,鋼管,無縫管,焊管,鋼鐵 |
| 種類 | 壓瓦機,拉拔機,冷拔機,拉管機,拉伸機,拉床,抽芯抽管機,拔管機,抽管機 |
| 重量 | 4 |
| 是否庫存 | 是 |
| 布局形式 | 臥式 |
| 作用對象材質 | 金屬材料 |
| 品牌 | 方榮精機 |
| 型號 | FR-76型 |
| 加工定制 | 是 |
| 品名 | 規格 | 別名 |

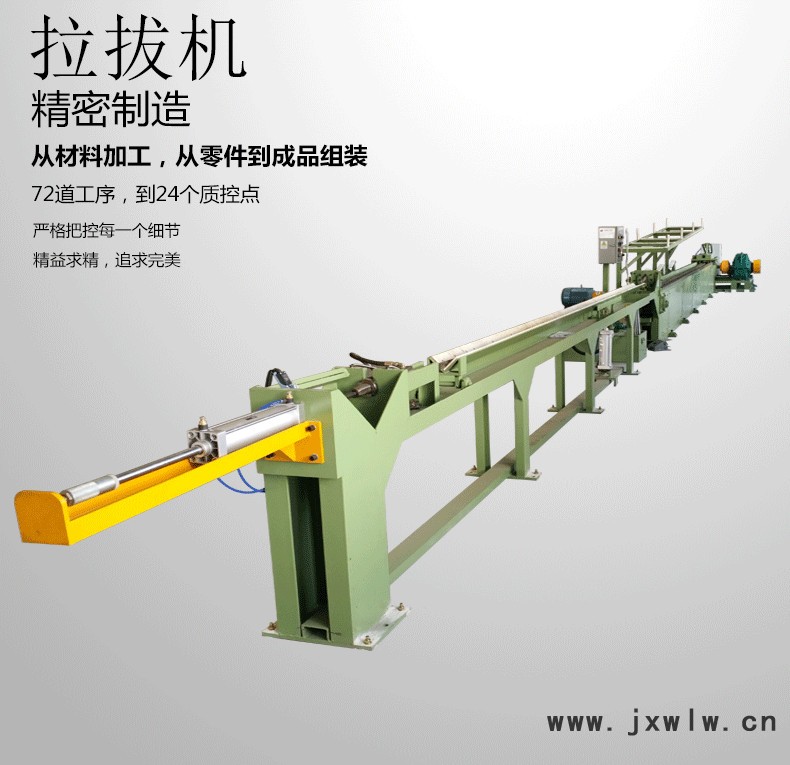

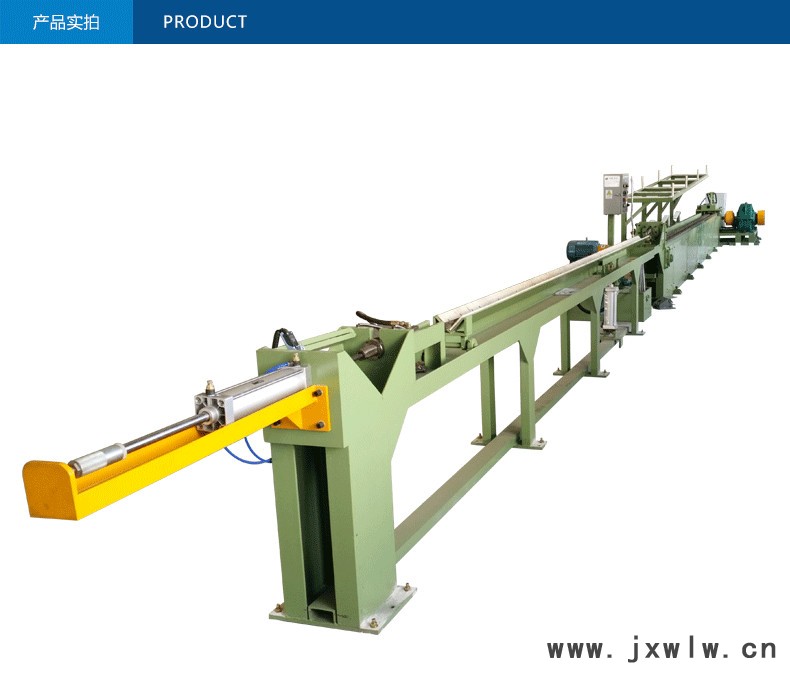

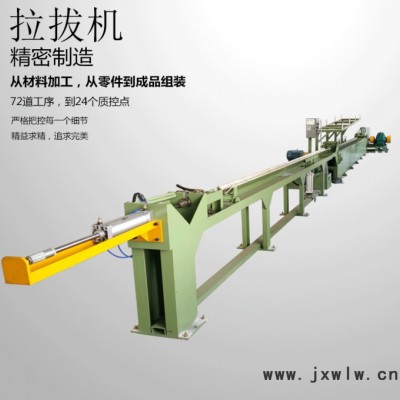

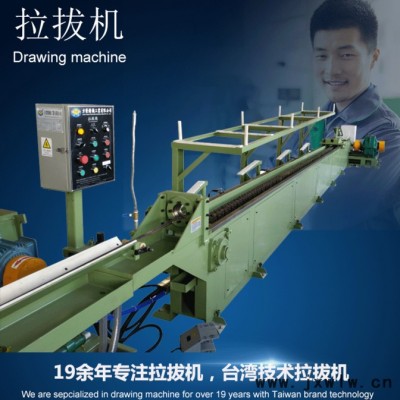

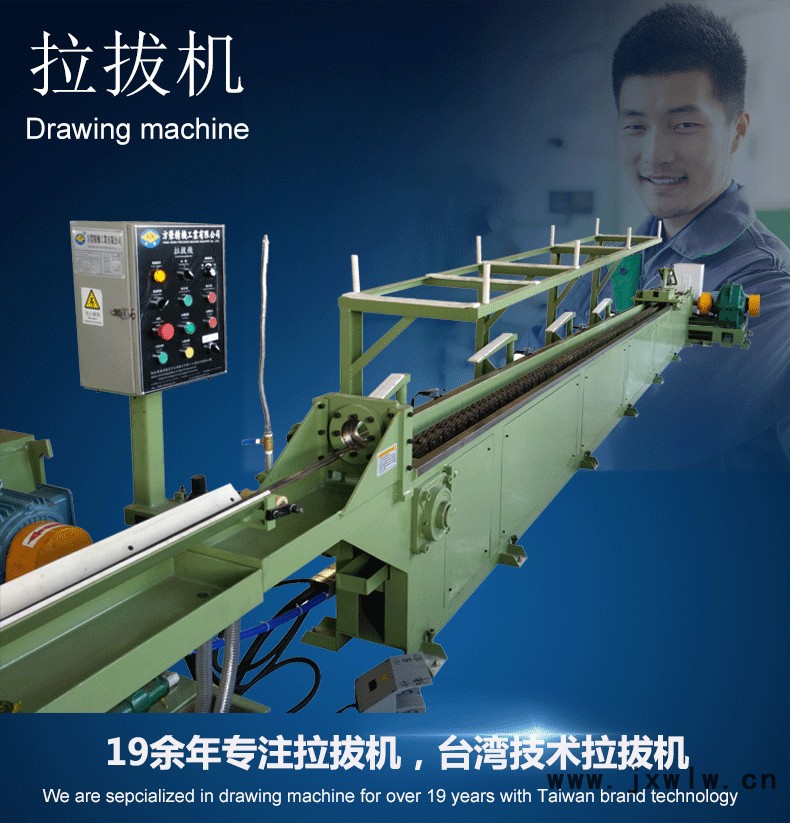

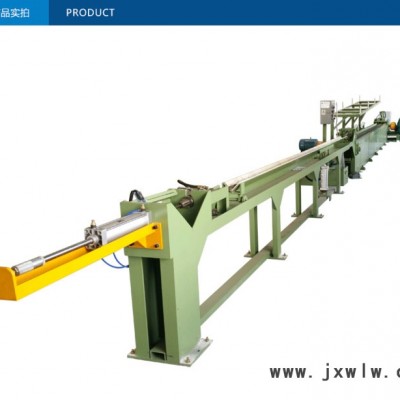

| 拉拔機 | ＦＲ－76型 | 拉拔機 冷拔機 拔管機 拉伸機 拉床 拉管機 抽芯抽管機 |
| 1．設備概要 | ||
| Ａ．適用 | 本設備適用于金屬管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工設備 | |
| Ｂ．機械結構 | 鏈?zhǔn)嚼螜C(jī) 臺灣品牌拉拔機技術 | |
| 2．工作方式 | 素材的一端經縮頭（壓頭）變小后，由人手握持伸入拉拔機的中心架模形內，經由氣動夾緊后，鏈勾勾住鏈條拉拔，拉拔時要求機身震動小，拉拔速度均勻穩定，并取得拉伸后成品**精度，達到成品均勻表面光滑良好品質，通常拉伸后達到上面目的的要求 | |
| 3.設備能力 | ||
| Ａ．拉伸形式 | 1線拉伸 | |
| Ｂ．拉伸力 | 10t | |
| Ｃ．拉伸速度 | 0-25m/min | |
| Ｄ．拉伸長度 | 有效長度7000mm | |
| E．抽心長度(推進器長度） | 有效長度6000mm | |
| F．素管外徑 | **大ф76mm 壁厚3.0mm | |
| G．中心高 | 830mm | |
| 4．機器構造 |
| |
| Ａ．馬達及操作面板 |
| |
| （1）型形 | 變頻器37ＫW 電機30ＫＷ1臺，減速機ZQ2-650型 1：48.57 1臺 小車減速馬達1ＨＰ 10：1 1臺 | |
| （2）出力 | 189 | |
| （3）轉速 | 1320-132r/min | |
| （4）電源電壓 | 380Ｖ 50ＨＺ | |
| 5．驅動部分 | 主軸 | |
| （1）機架 | Ｃ300 Ｃ120 方鋼30*40 焊接 主機架：Ｃ300 抽心架Ｃ300 | |
| （2）鏈條 | 3吋 臺灣鏈條 | |
| （3）鏈輪軸 | Ф80 | |
