| 種類 | 拉絲機 |
|---|---|
| 別名 | 拉管機,拉絲機,拉光機 |
| 用途 | 金屬拉拔 |
| 電動機功率 | 22（kw） |
| 外形尺寸 | 17000*1300*1600（mm） |
| 重量 | 5（t） |
| 動力類型 | 聯合傳動 |
| 主電機功率 | 22 |
| 作用對象 | 五金 |
| 品牌 | 方榮 |
| 型號 | FR-50 |
| 加工定制 | 是 |
1．設備概要 | |
Ａ．適用 | 本設備適用于金屬管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工設備 |

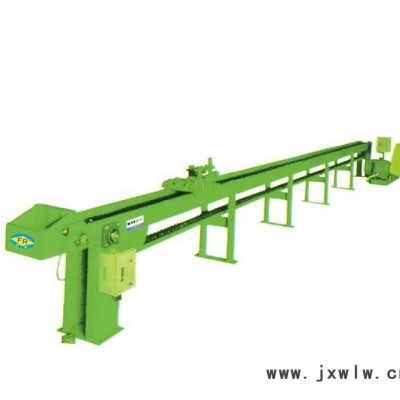

Ｂ．機械結構 | 單鏈?zhǔn)嚼螜C 臺灣品牌拉拔機技術 |
2．工作方式 | 素材的一端經縮頭（壓頭）變小后，由人手握持伸入拉拔機的中心架模形內，經由氣動夾緊后，鏈勾勾住鏈條拉拔，拉拔時要求機身震動小，拉拔速度均勻穩定，并取得拉伸后成品**精度，達到成品均勻表面光滑良好品質，通常拉伸后達到上面目的的要求 |
3.設備能力 | |
Ａ．拉伸形式 | 1線拉伸 |
Ｂ．拉伸力 | 50KN |
Ｃ．拉伸速度 | 0-25m/min |
Ｄ．拉伸長度 | 8m |
E．抽心長度(推進器長度） | 有效長度7m |
F．素管外徑 | **大ф50mm壁厚2.5mm |
G．中心高 | 830mm |
4．機器構造 |
|
Ａ．馬達及操作面板 |
|
（1）型形 | 勵磁調速機22ＫＷ1臺，減速機電機ZQ-500 1：48.571臺 小車減速馬達1ＨＰ 10：11臺 |
（2）出力 |
|
（3）轉速 |
|
（4）電源電壓 | 380Ｖ 50ＨＺ |
5．驅動部分 |
|
（1）機架 | Ｃ280?。?20 槽鋼與焊接 軌道30*40方鋼 主機架：Ｃ280*10200抽心架Ｃ280*8000 |
（2）鏈條 | 40Ｂ 臺灣鏈條 |
（3）鏈輪軸 | Ф80 |
6．支撐部分構造 |
|
（1）模座 | 球型模板ф142.5mm |
（2）模具安裝架 | 鋼板焊接結構?。飧淄迫霔U內模） |
（3）接料器 | 氣缸搖臂旋轉接料 |
