| 產品認證 | 質量ISO9001環鏡ISO14001 OHSAS18001 |
|---|---|
| 功率 | 3.5KW |
| 加熱器類型 | 電磁感應加熱器 |
| 工作溫度 | 500℃ |
| 材質 | 進品英飛凌IGBT配置 |
| 連續使用壽命 | 10年以上 |
| 額定功率 | 3.5KW |
| 別名 | 電磁加熱器 電磁感應加熱器 電磁加熱設備 電磁加熱控制器 電磁加熱控制柜 |
| 產地 | 廣東 |
| 電壓 | 220V |
| 類型 | 電磁加熱 |
| 用途 | 電磁加熱 變頻加熱，省電 |
| 品牌 | 卓川 |
| 型號 | zc-5KW |
| 加工定制 | 是 |
| 節電效果 | 加熱快環保節能20%-70% |
卓川電磁加熱節電原理：

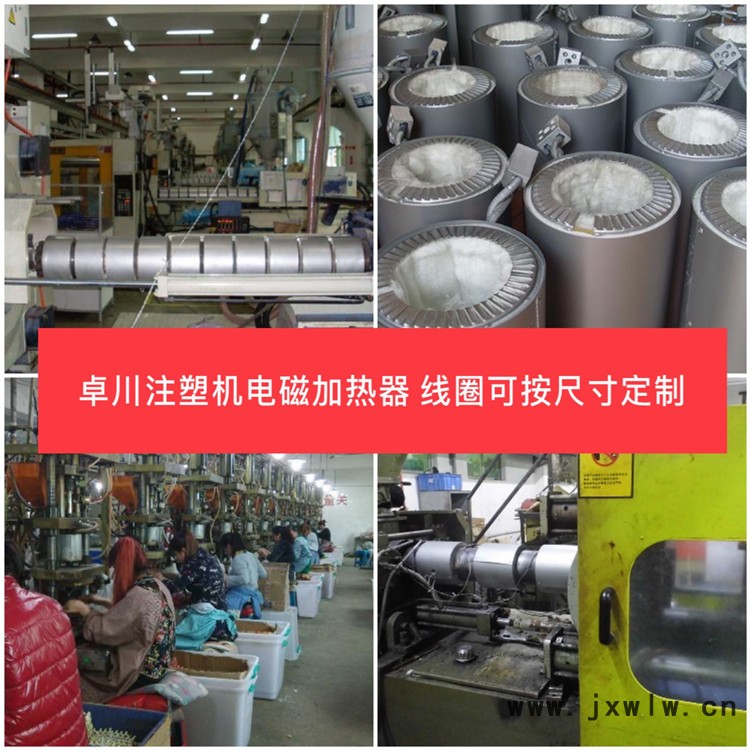

現階段市場上的塑膠機械等加熱型設備所用的加熱方式普遍為電熱圈發熱，通過接觸傳導方式把熱量傳到被加熱體上（料筒），但只有緊靠在料筒表面內側的熱量才會較好的傳到被加熱體上，外側的熱量大部分散失到空氣中，存在熱傳導損失，并導致環境溫度上升，另外電阻絲加熱還有一個缺點就是功率密度低、加熱速度慢，在一些需要溫度較高的場合就無法滿足需要了。電磁加熱技術是使金屬被加熱體自身快速發熱，并且可以根據具體情況在加熱體外部包裹一定的隔熱保溫材料，這樣就大大減少了熱量的散失，提高了熱效率，因此節電效果十分顯著，可達30%～80%以上。
電磁加熱系統由兩部分組成： 電磁加熱控制板和加熱線圈。原機受溫度控制的電源[加熱輸出接觸器（或固態繼電器）輸出端]經電磁加熱控制板將工頻交流電整流、濾波、逆變成 13～30KHz的高頻交流電，通過連接線接到電磁加熱圈上，高頻交流電透過保溫材料作用于金屬被加熱體，使被加熱體自身發熱，電磁加熱效率高達90%以上，從而解決普通電加熱的傳熱方式。另外，也可以把電源直接輸入到電磁加熱控制板，原有的溫度控制器直接通過電磁加熱控制器的軟啟動接口來控制電磁加熱控制板的工作狀態。
供應電磁加熱控制板 電磁感應加熱器 電磁加熱控制器 感應加熱控制板 電磁加熱器

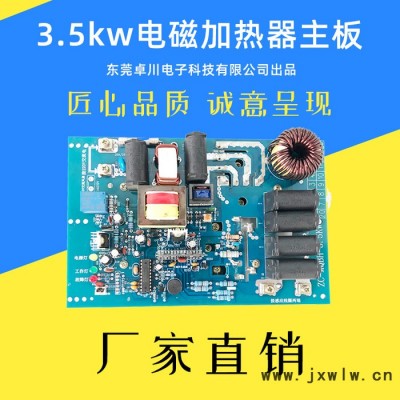

3kw電磁加熱控制板說明書
一、技術參數
1：外形尺寸：207*138*115（長*寬*高）
2：工作電壓：220V
3：功率（可調）：2500W-3500W
4：負載電感量：120±10uH（用勝利牌的BICTOR6243+電感表測量）
5：轉換效率>90%
6：工作頻率:20-25kHZ
7：工作溫度:-10度至+50度
8：工作方式:連續加熱
9：浪沖保護-+1500V
10：抗雜波干擾:4000V
11：感應線圈到發熱體的安裝距離15mm（保溫棉壓緊后厚度）
12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于5厘米。
二、接線說明
1、 三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮?！肮收蠠簟睙魷纭．敯l(fā)電路發生故障時“故障燈”燈在閃亮。
2、 電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。
3、 線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。
4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。
1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接!
2、通電后切勿自行帶電維修或潑入水!
3、注意：散熱器，風扇不可以接地！

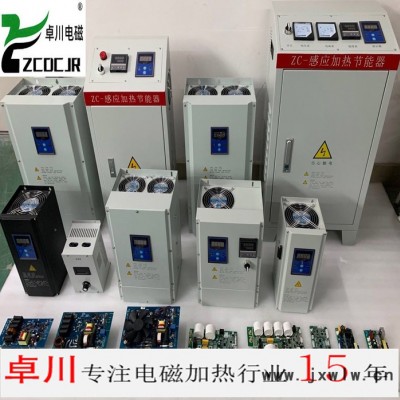

卓川電磁加熱器主要參數
1.電壓：380VAC 50Hz /60HZ。
2.電壓適應范圍：300V-450V。
3.額定功率：5-100KW(功率調節 )。
4.工作頻率：5-20KHz /10-14KHz。
5.安全工作環境溫度：-20℃-75℃; 。
6.工作濕度：≤95%。
7.熱效率≥95%。
8.基本性能概述：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長。
9.有缺相、高低壓保護功能。
10.有IGBT過流保護功能。
11.有IGBT低溫、過溫保護功能。
12.有加熱線圈短路、開路保護功能。
13. 自主研究開發生產一體化感應加熱系統（全橋串聯諧振）電路拓撲,抗干擾能力強。
14.采用高性能IGBT驅動芯片驅動，頻率40KHZ.
15.采用進口高速霍爾傳感器自動識別負載及鎖相功能,以使負載端得到穩定功率因數，電路穩定控制在弱感性區高效率工作。
16.具有軟啟動加熱/停止模式；0-5V/0-10V和4-20MA線性輸送及變檔等多元化功能，自動PID控制。17.RS485組網通訊，一臺觸摸屏可連100臺以上控制器。
18.數臺機芯并聯安裝在同一個加熱管上,互不干擾。
19.自帶簡易數碼顯示操作面板，可以顯示工作功率 工作頻率電流大小 IGBT溫控等參數，便于安裝與調試。
20.節電效果好:與目前采用的電熱圈相比,節電可達30%以上。
卓川電磁熱器主要配置
1. 主板：自主研究開發生產一體化感應加熱系統（全橋橋串聯諧振）。
2. 功率模塊：采用高性能德國IGBT驅動芯片驅動，進口英飛凌模塊。
3. 電容：知名高新企業供貨商。
4. 三相進口蕊片整流橋。
5. 滾珠散熱風扇。
6. 訂制鋁型材散熱器。
7. 絕緣噴塑外殼。
東莞市卓川電子科技有限公司坐落于高新技術之都-廣東，公司始創于2006年，是國內早一批設計研發生產工業電磁加熱節能設備廠家，公司擁有自主研發團隊及實驗室，擁有超過10項電磁加熱應用技術，并通過了質量ISO9001、環鏡ISO14001、職業健康OHSAS18001，等各體系認證，專注電磁加熱行業 15 年，注冊資金 2000 萬元是國內真正掌握電磁加熱核心技術的企業。
“科技創新、精益求精、開拓進取、務實高效”為卓川的一貫宗旨。注重產品穩定性和節能率，持續改進產品質量，提高生產效率；為各地經銷商和終端用戶提供有競爭力的電磁加熱節能解決方案和服務；工業電磁加熱產品遠銷臺灣，越南，馬來西亞，泰國，印尼，迪拜，非洲等多個地區，智能變頻電磁加熱的出現更是推動了傳統加熱方式向高效、節能、環保和智能化、人性化的電磁加熱方向發展。
