| 顏色分類 | 1寸分體不含泵 2寸分體不含泵 3寸分體不含泵 4寸分體不含泵 5寸分體不含泵 電動液壓彎管機ZTDWG-5 電動液壓彎管機ZTDWG-4 電動液壓彎管機ZTDWG-3 電動液壓彎管機ZTDWG-2 電動液壓彎管機ZTDWG-1 |
|---|---|

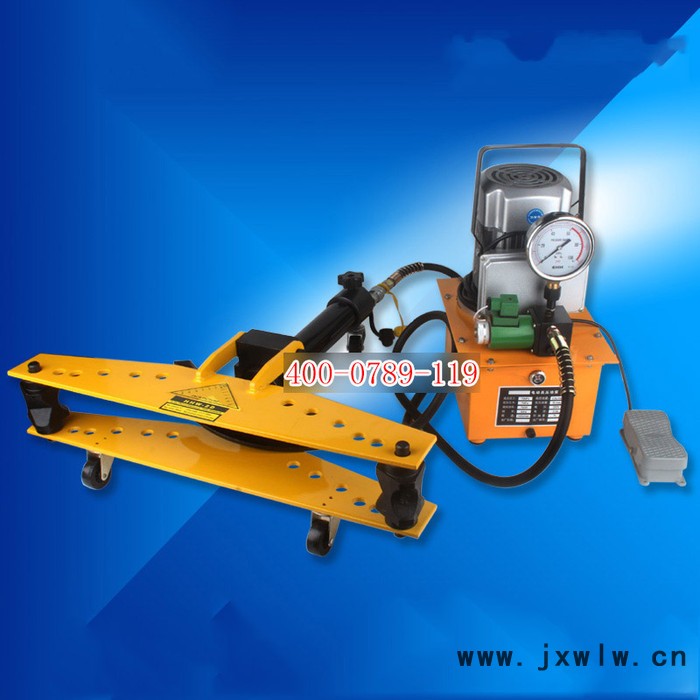

| 名稱 | 彎管器液壓彎管機 |
| 品牌 | 眾拓 |
| 型號 | ZTDWG-2 |
|
|
用國標鍍鋅鋼管一般都是說公稱內徑，常用國標鍍鋅鋼管的型號有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、；
公稱內徑DN15的鍍鋅鋼管，英寸為1/2，外徑為22mm；
公稱內徑DN20的鍍鋅鋼管，英寸為3/4，外徑為28mm；
公稱內徑DN25的鍍鋅鋼管，英寸為1，外徑為34mm；
公稱內徑DN32的鍍鋅鋼管，英寸為1.25，外徑為43mm；
公稱內徑DN40的鍍鋅鋼管，英寸為1.5，外徑為49mm；
公稱內徑DN50的鍍鋅鋼管，英寸為2，外徑為60mm；
公稱內徑DN65的鍍鋅鋼管，英寸為2.5，外徑為75.5mm；
公稱內徑DN80的鍍鋅鋼管，英寸為3，外徑為89mm；
公稱內徑DN100的鍍鋅鋼管，英寸為4，外徑為114mm；
l、將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
DWG-1
名稱：電動彎管機
出力：10T
行程：170mm
壓接范圍：1/4″-1″
外徑：Φ13mm-Φ34mm
配置模具：1/4" 5/16" 3/8" 1/2" 3/4" 1"
管材壁厚：1-3.5mm
重量：50kg
裝箱：共2件 木箱包裝
（1箱電動泵部分 1箱分體彎管機部分）
使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲最大90度.
模具均采用球墨鑄鐵制造,比普通灰口鑄鐵有較高強度、較好韌性和塑性,比較耐使用,不易斷裂
型號：DWG-2
名稱：電動彎管機
最大壓力：16T
最大行程：250mm
彎曲直徑：Φ21.5mm-Φ60mm
配置模具：1/2" 3/4" 1" 11/4" 11/2" 2"
對應直徑：Φ22、Φ28、Φ34、Φ42、Φ48、Φ60
管材壁厚：2.75-4.5mm
重量：70kg
裝箱：共2件 木箱包裝
（1箱電動泵部分 1箱分體彎管機部分）
型號：DWG-3
名稱：電動彎管機
最大壓力：19T
行程：320mm
壓接范圍：Φ21.5mm-Φ88.5mm
配置模具:1/2”（Φ22）、3/4”（Φ28）、1”（Φ34）、1-1/4”（Φ42）、1-1/2（Φ48）、2”（Φ60）、2-1/2”（Φ75.5）、3”（Φ89）
管材壁厚：2.75-5mm
重量：124kg
DWG-4電動液壓彎管機
DWG-4電動液壓彎管機主要技術參數
型號 DWG-4
最大工作壓力 63Mpa
最大工作行程 420 mm
彎管角度 90≤a<180
DWG-4電動液壓彎管機曲率半徑 4D
液壓油牌號 N15
配置模具（英寸）1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
管子外徑系列 21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5、60×3.5、 75.5×3.75、88.5×4.0、108×4.5
DWG-4D電動液壓彎管機整機重量 190kg
外形尺寸 122×48×29cm
DWG-5電動液壓彎管機
DWG-5電動液壓彎管機主要技術參數
型號 DWG-5
最大工作壓力 63Mpa
最大工作行程 420 mm
彎管角度 90≤a<180
DWG-5電動液壓彎管機曲率半徑 5D
液壓油牌號 N15
配置模具（英寸）1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" （ Φ22、Φ28、Φ34、Φ42、Φ48、Φ60 、Φ75.5、 Φ89 、Φ108 、Φ114）
管子外徑系列 21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5、60×3.5、 75.5×3.75、88.5×4.0、108×4.5 114×5
DWG-5電動液壓彎管機整機重量 190kg
外形尺寸 122×48×29cm
