| 顏色分類 | 配件/油封 配件/三角支撐輪 配件/銷子 配件/萬向輪子 配件/翼板 配件/柱塞 ZTSWG-4整體液壓彎管機 ZTSWG-1整體液壓彎管機 ZTSWG-2整體液壓彎管機 ZTSWG-3整體液壓彎管機 ZTSWG-5整體液壓彎管機 |
|---|---|

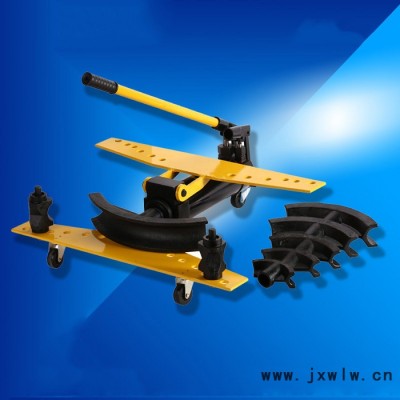

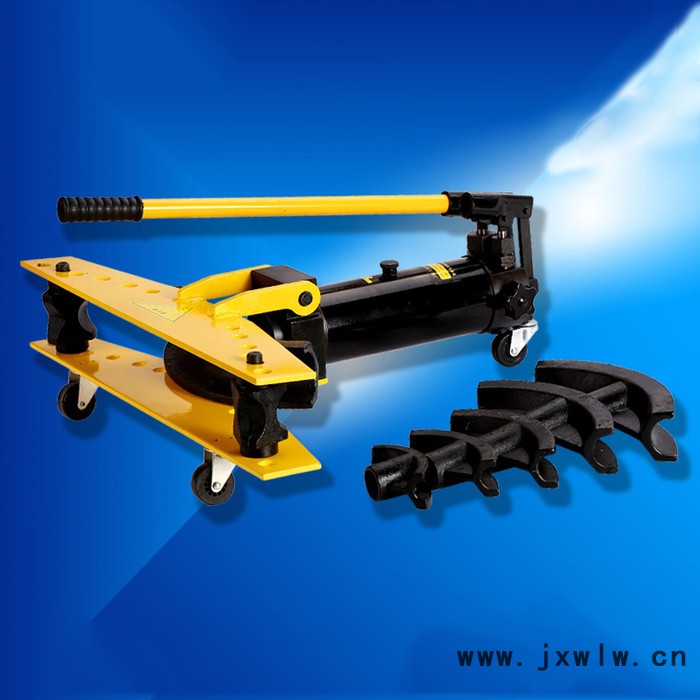

| 名稱 | 手動液壓彎管機 |
| 品牌 | 眾拓 |
| 型號 | ZTSWG-2 |
| 顏色分類 | ZTSWG-1整體液壓彎管機 ZTSWG-2整體液壓彎管機 ZTSWG-3整體液壓彎管機 ZTSWG-4整體液壓彎管機 ZTSWG-5整體液壓彎管機 配件/油封 配件/三角支撐輪 配件/銷子 配件/萬向輪子 配件/翼板 配件/柱塞 |
|---|
|
|
常用國標鍍鋅鋼管一般都是說公稱內徑，常用國標鍍鋅鋼管的型號有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、；
公稱內徑DN15的鍍鋅鋼管，英寸為1/2，外徑為22mm；
公稱內徑DN20的鍍鋅鋼管，英寸為3/4，外徑為28mm；
公稱內徑DN25的鍍鋅鋼管，英寸為1，外徑為34mm；
公稱內徑DN32的鍍鋅鋼管，英寸為1.25，外徑為43mm；
公稱內徑DN40的鍍鋅鋼管，英寸為1.5，外徑為49mm；
公稱內徑DN50的鍍鋅鋼管，英寸為2，外徑為60mm；
公稱內徑DN65的鍍鋅鋼管，英寸為2.5，外徑為75.5mm；
公稱內徑DN80的鍍鋅鋼管，英寸為3，外徑為89mm；
公稱內徑DN100的鍍鋅鋼管，英寸為4，外徑為114mm；

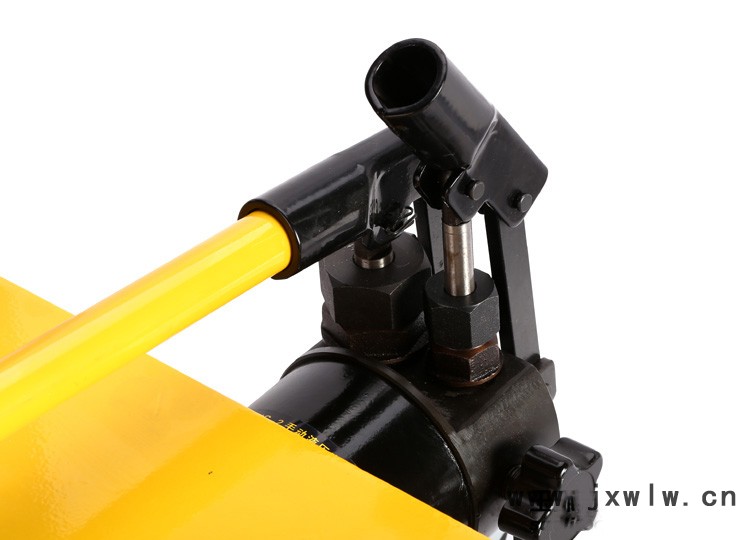

此使用前必須松開油缸上金銅色的油閥不然會造成密封圈損壞
注：機器買到之后，每次使用必須前先把油缸上面一顆黑色螺絲先擰開在使用，有助于油缸里面空氣排出。
型號：ZTSWG-1

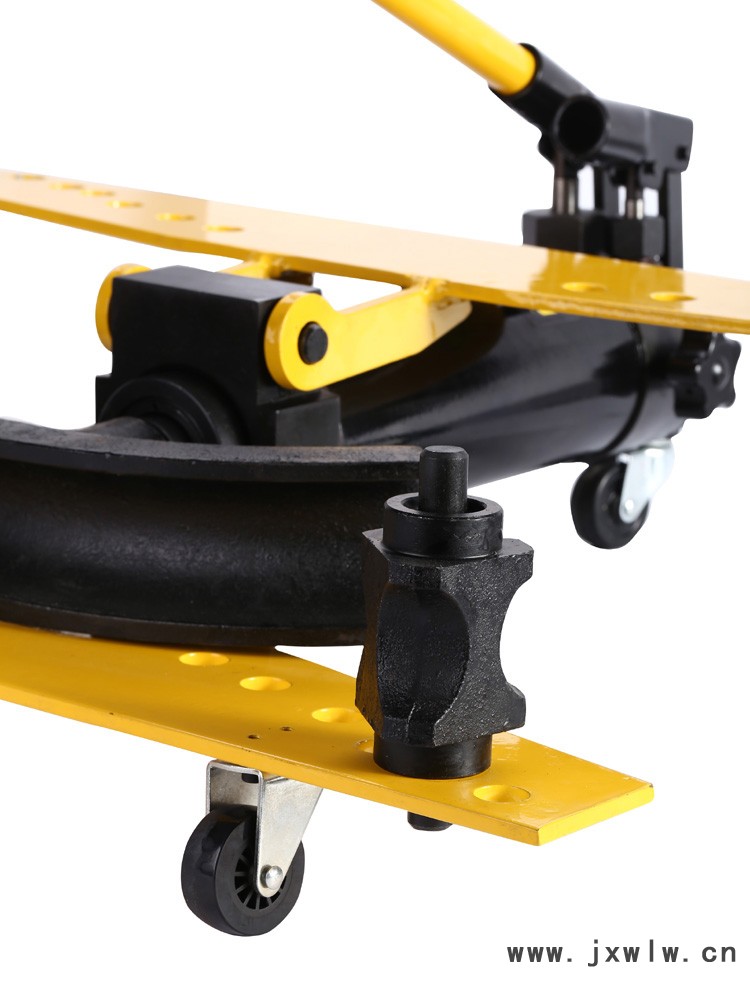

名稱：整體式液壓彎管機
出力：10T
行程：170mm
壓接范圍：1/4″-1″
外徑：Φ13mm-Φ34mm
配置模具：1/4″、5/16″、3/8″、1/2″、3/4″、1″
對應直徑：Φ13 、Φ16 、Φ19 、Φ22 、Φ28 、Φ34
管材壁厚：2-3.5mm
重量：22kg
使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲**大90度.

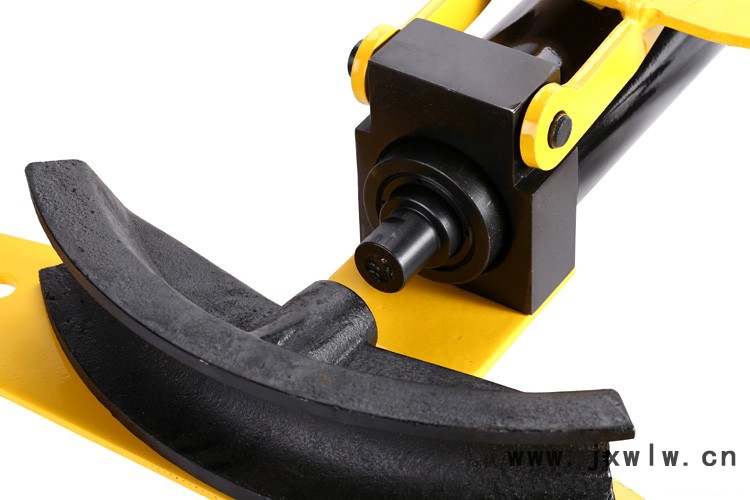

模具均采用球墨鑄鐵制造,比普通灰口鑄鐵有較高強度、較好韌性和塑性,比較耐使用,不易斷裂
名稱：ZTSWG-2整體式液壓彎管機
出力：16T
行程：240mm
壓接范圍：1/2″-2″
外徑：Φ22mm-Φ60mm
配置模具：1/2”Φ22、3/4”Φ28、1”Φ34、1-1/4”Φ42、1-1/2Φ48、2”Φ60
重量：44.5kg
名稱：ZTSWG-3整體式油壓彎管機
出力:18(T)
行程:320(mm)
使用范圍:1/2”（Φ22）-3”（Φ89）
配置模具:1/2”（Φ22）、3/4”（Φ28）、1”（Φ34）、1-1/4”（Φ42）、1-1/2（Φ48）、2”（Φ60）、2-1/2”（Φ75.5）、3”（Φ89）管材壁厚:2.75-4.5(mm)
重量:91(kg)
使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲**大90度。模具均采用球墨鑄鐵制造,比普通灰口鑄鐵有較高強度、較好韌性和塑性,比較耐使用,不易斷裂.

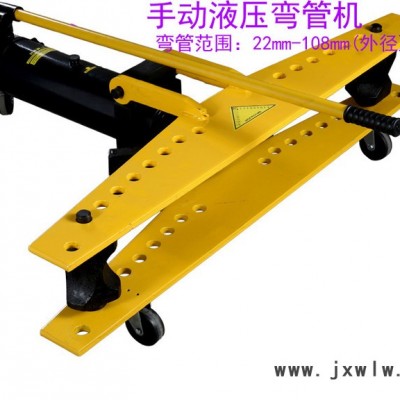

名稱：ZTSWG-4 整體式液壓彎管機
出力:23(T)
行程:370(mm)
使用范圍:1/2”-4”
外徑：￠22mm-￠108mm
配置模具:1/2”、3/4”、1”、1-1/2”、2”、2-1/2”、3”、4” 尺寸標注（Φ22 Φ28 Φ34 Φ48 Φ60 Φ75.5 Φ89 Φ108 ）
管材壁厚:2.75-6(mm)
重量:126.5(kg)
1、適用一般水管、導線管、瓦斯管、厚鋼管等，不適用于薄壁管、不符合彎管模彎曲外徑的鋼管及有色金屬管；適用于建筑、化工、水暖、石油、煤炭、造船等行業，角度彎曲90度。
2、1/2"-2"一次成形90度，2"-4"必須移動彎曲管子，5次才能達到彎曲弧度。
3、模具均采用堅固的球墨鑄鐵材質，比普通灰口鑄鐵更高強度、韌性和塑性，耐用不易斷裂。
4、彎曲平滑，不會造成皺痕，操作方便。
5、出力20T**大行程415mm。
ZTSWG-2
