| 顏色分類 | ZTWPT-40A ZTWPT-25A |
|---|---|
| 名稱 | 電動彎管機 |
| 品牌 | 眾拓 |
| 型號 | ZTWPT-40A |
| 顏色分類 | 25A 40A |
|---|
|

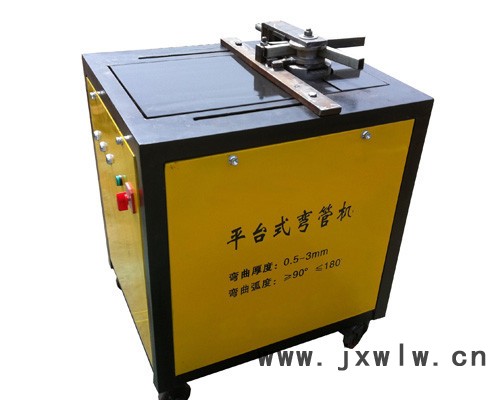

彎管機主要是用于管材或板料的彎曲，一般用在電力施工、公路、鐵路建設、鍋爐、橋梁、船舶、家俱、裝潢等方面的管道鋪設及修造。傳統的彎管機傳動系統是皮帶齒輪傳動，這種傳動方式精密度低，進行批量生產時彎曲角度誤差較大，使用壽命短，維護不方便。傳統的彎管機采用強拉成形，是由管子運動被強拉成形的，這種成形方式生產的產品表面不夠平整。 本實用新型的目的是通過以下技術方案來實現： 一種平臺彎管機，包括機箱以及安裝在機箱內的電箱、電機和擺線針輪減速機，電機與擺線針輪減速機連接直接傳動，所述機箱上方設有模具，模具通過連接套與擺線針輪減速機連接，連接套下部焊有行程板，行程板下方設有行程開關，所述模具中心設有芯軸，模具通過芯軸固定在模具架中，模具架內設有滑動塊，滑動塊與模具架滑動連接，模具架的端頭設有螺紋孔，絲杠穿過螺紋孔與滑動塊固定連接，滑動塊內設有滾輪。 所述滾輪與模具之間設有墊鐵 所述行程板為圓環形，在行程板邊緣沿圓周方向設有行程軌道，行程軌道內設有定位螺絲。 本實用新型的有益效果為：采用電機直連擺線針輪減速機直接傳動，改變老式皮帶齒輪傳動方式，使精密度更高，生產同批量產品時，產品彎曲角度的一致性更高；并且采用管子不動，由傳動系統帶動成形模具轉動引導成形的方式，使產品外表更平整、更美觀；而且本實用新型結構設計合理，維修方便，工作效率高，省時省力，適合批量生產高精度、高要求的產品。 平臺式彎管機（此款機型由我公司自主研發） 用途：用于鐵藝加工，運動器材，機動車框架車廂制作，廣告制作，輸送管道，五金制品等 優點：彎制產品外觀平整光滑，尺寸統一，操作簡單易學 注：我廠可根據客戶需求制造特殊的配套模我廠是專業生產彎管機系列產品的專業廠家，有１５年的生產經驗，我廠可自研發， 可根據客戶需求定做，制作您適合可用的彎曲模具。
|
產品名稱 | 型號 | 配置 | 備注 |
平臺式彎管機 **產品） | ZTWPT-25A | 4-0.75KW | 模具根據客戶需求定做，價格另外計算。 |
ZTWPT-40A | 6-2.2KW 4-3KW | ||
ZTWPT-50F | 6-1.5KW 4-2.2KW | ||
ZTWPT-100F | 6-3KW 4-4KW |
技術領域本實用新型涉及一種平臺彎管機。
（定做需說明；管子的厚度，管子的直徑，彎曲直徑，彎曲角度。）
