| 加工定制 | 是 |
|---|---|
| 類型 | 智能壓力控制器 |
| 測量精度 | 0.2 |
| 測量范圍 | 0-50MPa |
| 外形尺寸 | 96X96（mm） |
| 適用范圍 | 0-50MPa |
| 規格 | RKC-FB900-50MPa |
| 品牌 | 日本RKC |
| 型號 | RKC-FB900 |
|

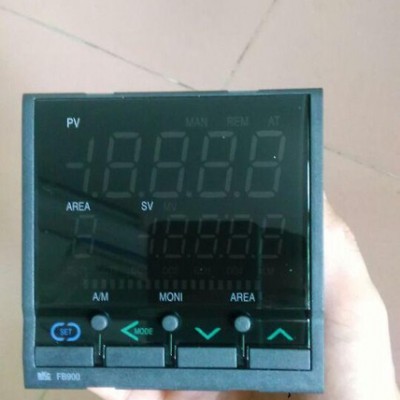

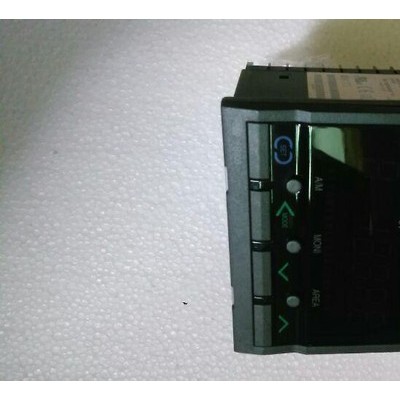

CD系列 RKC特長 |
橡塑擠出設備專用RKC-FB900PID智能調節壓力表豐富的輸入輸出
●自動/手動、本地/遠程直接切換
●多存儲區域功能：可以對主設定值等最多登陸不同的8種設定值，可一攬子進行繁瑣的設定變更。還可以通過供選的外部接點輸入進行區域的切換。
●通過組合多存儲功能的連接對方區域的號碼、區域持續時間、設定變化率限幅、可以實現最大16段（8階梯）的程序運行
●可以把常使用的數據（最多16項）以連續的地址自由的列表，因此，可大幅度的減輕數據的傳輸、實現高速通信。
●可以利用通信進行聯合運行
●PID控制：取樣周期可切換為0.05s，對應高速升溫過程。強化抑制冷卻側的下沖的新型加熱冷卻型PID?？梢?ldquo;加熱、冷卻、加熱冷卻、位置比例”各控制中切換。
精度：±0.5%FS±1個字
采樣速度：0.5SEC
控制動作：PID,自動定，自適應
供電電壓：100-240Vac.50-60HZ
橡塑擠出設備專用RKC-FB900PID智能調節壓力表詳細說明：豐富的輸入輸出
●自動/手動、本地/遠程直接切換
●多存儲區域功能：可以對主設定值等最多登陸不同的8種設定值，可一攬子進行繁瑣的設定變更。還可以通過供選的外部接點輸入進行區域的切換。
●通過組合多存儲功能的連接對方區域的號碼、區域持續時間、設定變化率限幅、可以實現最大16段（8階梯）的程序運行
●可以把常使用的數據（最多16項）以連續的地址自由的列表，因此，可大幅度的減輕數據的傳輸、實現高速通信。
●可以利用通信進行聯合運行
●PID控制：取樣周期可切換為0.05s，對應高速升溫過程。強化抑制冷卻側的下沖的新型加熱冷卻型PID?？梢?ldquo;加熱、冷卻、加熱冷卻、位置比例”各控制中切換。
精度：±0.5%FS±1個字
采樣速度：0.5SEC
控制動作：PID,自動定，自適應
供電電壓：100-240Vac.50-60HZ
產品說明 :壓力控制范圍：0-300MPa j精度：0.2% 外a) 熱電偶（TC）：K，J，E，T，R，S，B，U，L，N，PL2，W5Re/w26Re
b) 熱電阻（RTD）：Pt100 JPT100
c) 直流輸入：DC0~5V，DC1~5V，DC0~20mA*，DC4~20mA*
*需在輸入端子間接250W的電阻
輸入顯示精度 ：（設定值SV的0.3%+1位）
輸入范圍 ：參照輸入范圍表
采樣周期 ：0.5sec
過程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F]（溫度輸入）
±全量程（電壓/電流輸入）■額定值
電源電壓 | 100 ～ 240 VAC, 50/60 Hz | 24 VAC/VDC 50/60 Hz | |
電壓范圍 | 額定電源電壓的85% ～ 110% | ||
功率消耗 | 5 VA | 3 VA/2 W | |
傳感器輸入 | 多重輸入（熱電偶/鉑電阻）型： K, J, L, Pt100 | ||
控制輸出 | 繼電器輸出 | SPST-NO, 250 VAC, 3 A （阻性負載） | |
電壓輸出(用于驅動SSR) | 12 VDC, 21 mA （帶有短路保護電路） | ||
控制方法 | ON/OFF 或 2-PID （帶自動調節） | ||
報警輸出 | SPST-NO, 250 VAC, 1A （阻性負載） | ||
設置方法 | 以前面板按鍵進行數位設置 | ||
顯示方法 | 3.5位、7段數字顯示（字符高度：13.5 mm）及偏差顯示 | ||
其它功能 | 禁止更改設置（鍵保護） /輸入偏移 /更改溫度單位 (℃/℉) /正/逆動作 /溫度范圍、傳感器切換 (K/J/L, Pt100) /對于多輸入型號，在熱電偶和鉑電阻之間可自由進行切換 /控制周期切換 /8模式報警輸出 /傳感器錯誤檢測 | ||
使用環境溫度 | -10 ～ 55℃ （不結冰、凝露） | ||
使用環境濕度 | 25% ～ 85% | ||
保存溫度 | -25 ～ 65℃ （不結冰、凝露） | ||
■性能
設定精度 | 熱電偶 (見注1): (顯示值的±0.5%或 ±1℃, 取較大值) ±1 位以下 鉑電阻 (見注2): (顯示值的±0.5%或 ±1℃, 取較大值) ±1 位以下 | |
顯示精度(環境溫度為23℃時） | ||
溫度影響 | 熱電偶輸入: (PV的±1%或 ± 4℃, 取較大值) ±1 位以下 鉑電阻輸入: (PV的±1%或 ±2℃, 取較大值) ±1 位以下 | |
電壓影響 | ||
滯后（對于ON/OFF控制） | 對于多重輸入(熱電偶/鉑電阻)型為0.1% FS | |
比例帶(P) | 1 ～ 999℃ (以自動調節/自我調節來進行自動的調節) | |
積分時間(I) | 1 ～ 1,999 s (以自動調節/自我調節來進行自動的調節) | |
微分時間(D) | 1 ～ 1,999 s (以自動調節/自我調節來進行自動的調節)c | |
報警輸出范圍 | 絕對值報警: 同控制范圍；其它: 0% ～ 100% FS；報警滯后: 0.2℃ 或 ℉ (固定) | |
控制時間 | 2/20 s | |
采樣時間 | 500 ms | |
絕緣電阻 | 20 MΩ 以上 (500 VDC下) | |
絕緣強度 | 不同極性的帶電端子之間1 min為2,000 VAC, 50/60 Hz | |
耐振動 | 誤動作 | 10 ～ 55 Hz, X、Y和Z方向上各10 min為20 m/s2 |
耐久 | 10 ～ 55 Hz, 0.75 mm單振幅 X、Y和Z方向上各2 hr | |
耐沖擊 | 誤動作 | 100 m/s2 以上, 6個方向上各3次 |
耐久 | 300 m/s2 以上, 6個方向上各3次 | |
壽命 | 電氣 | 100,000 次操作以上 (繼電器輸出型) |
重量 | 約120 g (僅溫控器本體) | |
保護等級 | 前面板: 等同于IP50, 后蓋: IP20; 端子: IP00 | |
存儲器保護 | EEPROM (斷電保存存儲) (寫次數: 1,000,000) | |
EMC | EMI 輻射: EN 55011 1組A級 EMI 傳導: EN 55011 1組A級 ESD 抗性: EN 61000-4-2: 4 kV 接觸放電 (2級)， 8 kV 空氣放電 (3級) 輻射電磁場抗性: EN 61000-4-3: 10 V/m (80～1000 MHz, 1.4～2.0 GHz 振幅模塊化) (3級) 10 V/m (900 MHz 脈沖模塊化) 傳導干擾抗性: EN 61000-4-6: 3 V (0.15 ～ 80 MHz) (2級) 噪聲抗性（第一瞬時爆發噪聲）: EN 61000-4-4 爆發抗性: 2 kV 電源線 (3級), 1 kV I/O 信號線 (3級) 浪涌抗性: EN 61000-4-5: 電源線: 正常模式 1 kV; 常規模式 2 kV 輸出線 (繼電器輸出): 正常模式 1 kV; 常規模式 2 kV 電壓Dip/中斷抗性: EN 61000-4-11 0.5 個周期, 100% (額定電壓) | |
通過標準 | UL 61010C-1 (listing) CSA C22.2 No.1010-1 | |
符合標準 | EN 61326, EN 61010-1, IEC 61010-1；已安裝了端子蓋時符合VDE 0106 Part 100 （指觸保護） | |
'
FB900精簡調節設置
1.報警類型設置：在PV/SV監視狀態下，按1秒移位，找到r—5，按上鍵切換至STOP，然后再按1秒移位鍵，返回監視狀態。SET和移位同時按2秒以上，出現F10，按上下鍵找到F41,按SET，出現ES1,改成0001，按幾次SET后返回F41,在按上調鍵出現F42,按SET出現ES2，改成0002，按幾次SET，返回F42，然后同時按SET和移位返回監視模式。按1秒移位，找到r—5，按下鍵切換至RUN，然后再按1秒移位鍵，返回監視狀態。
2.報警數值設置：在PV/SV監視狀態下，按2秒SET，出現EV1，設置你所要的值，按SET確認。然后按2秒SET返回監視狀態。
3.傳感器與儀表的接線，24VDC正接傳感器正，傳感器負接儀表 23腳輸入正，24腳輸入負接24VDC負，構成一個串聯回路。
4.A/M是手動自動切換鍵
5.壓力控制值設置，在PV/SV監視狀態下，按SET出現SV，通過上下和移位鍵設置想要的參數按SET確認。
