| 電機功率 | 電詢 |
|---|---|
| 配套動力 | 電詢 |
| 用途 | 礦用 |
| 品牌 | 中煤 |
| 型號 | 圓圖壓力記錄儀 |
| 加工定制 | 是 |

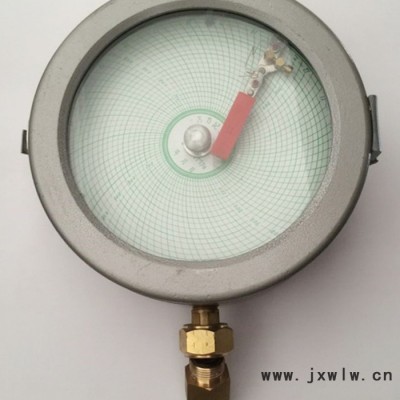

圓圖壓力記錄儀主要用于測量和記錄礦井液壓支架或單體液壓支柱油缸內部液體受頂板壓力而變化的曲線，亦適用測量和記錄液壓系統內部非蝕性流體的壓力。廣泛的應用于輕紡、食品、 、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄工作。

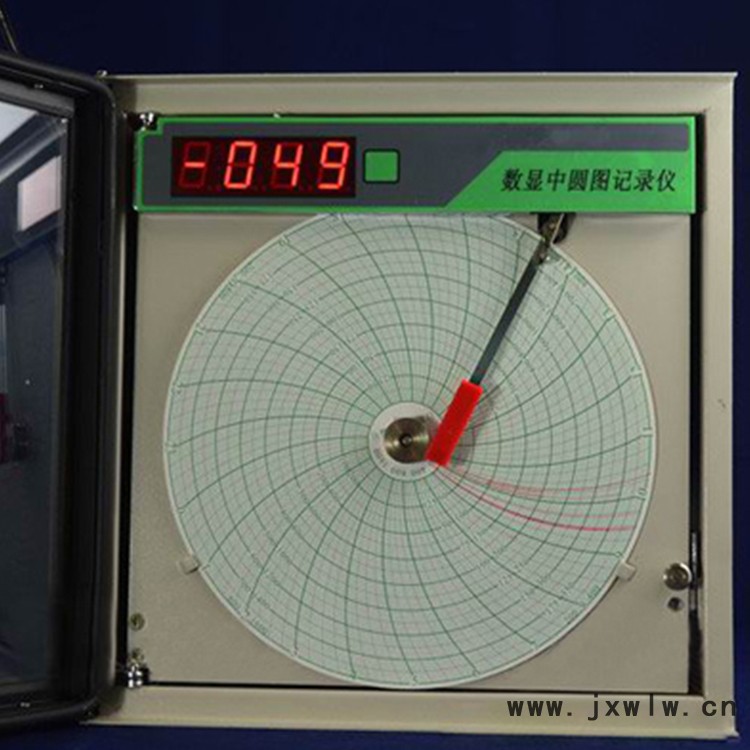

圓圖壓力記錄儀采用模塊化設計，導電塑料電位器反饋，精密磁電機驅動記錄機構；數碼顯示、園圖記錄；結構合理，精度高，穩定可靠。常用于批量過程中，顯示從1小時至31天的特定時間段內的批量運行。容易填寫和復制是其優點，和長圖記錄儀相比，它有較短的可調的圖紙寬度等優點。
圓圖壓力記錄儀技術參數
測量精度：數顯0.5%±1個字；記錄±1.0%
顯示方式：4位0.8時，LED數字顯示
記錄寬度：87.5mm
行程時間：≤5秒
走紙速度：24小時/周
設定范圍：全量程0～100
設定精度：0.5%
輸出接點容量：交流220V1A（交流無感負載）直流50V1A（純阻負載）
工作環境：
溫度0～50℃
相對濕度≤90%
電源電壓：交流AC220V（＋10～－20）%?50Hz±5%
消耗功能：≤18VA
儀表重量：≤8kg
外形尺寸：288×288×180mm
表盤開孔尺寸：260×260mm
