| 加工定制 | 否 |
|---|---|
| 類型 | 投影式刀具預調儀 |
| 測量范圍 | 詳見技術參數 |
| 精度 | 詳見技術參數 |
| 分辨率 | 詳見技術參數 |
| 電源 | 詳見技術參數 |
| 外形尺寸 | 詳見技術參數（mm） |
| 品牌 | Rational/萬濠 |
| 型號 | DTP-1540 |
| 刀具預調儀 | |
| 刀具預調儀是集光、電與視頻技術于一體的精密級刀具預調檢測儀，主要適合用于測量數控銑床、加工中心和柔性制造單元上所使用的鏜銑具切削刃的**坐標位置，并能檢查刀尖的角度、圓角及刃口的情況。 | |

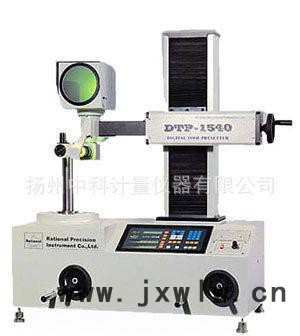

| DTP -1540投影式刀具調儀 | |
| 技術規格參數 | |
| 測量范圍 | 直徑(X向)： ø300mm 高度(Z向)：30mm-400mm |
| 數顯分辨力 | X軸 0.5μm Z軸 0.5μm |
| 示值誤差 | 徑向：±(0.01-IT7/3) 軸向：±(0.015-IT7/2) |
| 主軸刀套標準錐度 | 7:24 |
| 圓錐柄號 | 標準配置 BT40 選 配 BT30 選 配 BT50 |
| 投影屏直徑 | ø 120mm |
| 物鏡放大倍數 | 20X |
| 儀器照明 | 透射燈 24V/20W |
| 電源 | AC110V/220V 50/Hz60Hz |
| 外形尺寸(L*W*H) | 780 * 530 * 950(mm) |
| 儀器凈重 | 90 kg
