| 品牌 | 科普先鋒 |
|---|---|
| 型號 | XF-5 |
XF-5重型龍門式數控切割機（重型高配）

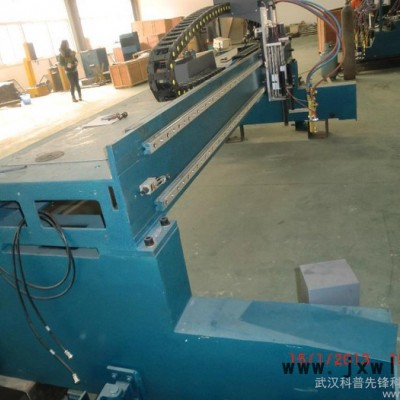

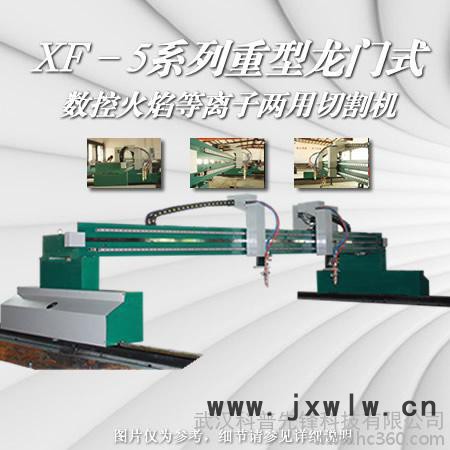

外形如上圖所示，XF-5A重型龍門式數控切割機是一種高精度鋼板熱切割的自動化設備，用于各種異形碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型板材下料。該機型主要特點是采用了雙邊驅動的傳動方式，機器運行平穩、定位精度高、外形簡潔美觀，模塊化設計使得機器零部件的互換性強，設備的功能擴展更為簡便。該設備已在造船工業、重型機械、化工設備、鍋爐制造、機車車輛、石油化工等制造行業等得到廣泛應用。
一、設備關鍵進口件：
高精度U71Mn精磨導軌 | 導軌磨床一次定位精磨加工 |
橫向驅動伺服電機 | 松下品牌（含光電編碼器） |
縱向驅動伺服電機 | 松下品牌（含光電編碼器） |
伺服驅動系統 | 松下全數字式交流伺服驅動器 |
橫向減速箱 | 德國BONMET公司 |
縱向減速箱 | 德國BONMET公司 |
套料編程軟件 | SmartNest套料軟件 |
二、產品特點：
1、橫梁：采用相體式結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均采用退火去應力和振動時效去應力處理，有效的防止了結構變形；
2、縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用德國原裝進口的行星齒輪減速器，可以非常**的保證運動的精度和平衡度；
3、縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向；
4、驅動系統選用世界**產品——日本原裝進口松下伺服電機和驅動技術，使整機運行平穩，速度變速范圍寬，加速時間短；
5、簡單易用的自動編程系統，使數控編程不再復雜，輕而易舉；
6、數控控制系統采用中美合資北京斯達特的數控切割機控制系統，配合PLC作輸入輸出控制，使該電氣系統具有優良穩定性和**抗干擾；
三、產品主要技術性能指標：
型號 | XF-5 | |
軌距 | 4000（可根據客戶要求加寬） | |
軌長 | 12000（可根據客戶要求加長） | |
有效切割寬度 | 3200 | |
有效切割長度 | 10000 | |
調速范圍（mm/min） | 0-15000 | |
橫向縱向驅動系統 | 日本松下伺服 | |
割炬系統數量（組） | 2（2組火焰，2組等離子或1組火焰和1組等離子 | |
火焰切割厚度 | 5-160 | |
等離子切割厚度 | 由用戶所選定的等離子電源決定 | |
自動調高系統（套） | 弧壓式自動調高 | 1 |
電容式自動調高 | 1 | |
自動點火/起弧裝置 | 2 | |
火焰切割氣體 | 氧氣+**/丙烷/天然氣/煤氣 | |
軌道 | 38KG | |
控制系統**免費升級） | 北京斯達特/上海交大/美國海寶等（可選配） | |
等離子電源 | 美國海寶/德國凱爾貝/美國飛馬特等（可選配） | |
