| 顏色分類 | MSO4012（16通道邏輯分析） MSO4014（16通道邏輯分析） DS4012（100M雙通道） DS4014（100M四通道） |
|---|---|
| 品牌 | RIGOL |
| 型號 | DS4012 |
 |
MSO/DS4000系列數字示波器帶寬100MHz ~ 500MHz，采樣率高達4GSa/s，是同時兼具深存儲深度和高波形捕獲率的高性能數字示波器。該系列產品除具備傳統示波器的模擬信號測試與分析功能外，還具備串行總線觸發與解碼，波形錄制與回放分析、通過/失敗測試等能力，系列中的MSO4000混合信號示波器，除2或4路模擬通道外還提供16路數字邏輯通道，特別適合混合信號測試和嵌入式設計與調試應用。
產品特點
高達11萬次波形捕獲率
提供高達11萬次/秒的波形捕獲率，及時發現偶發問題，縮短電路調試時間
140M標配存儲深度
標配140M的超長存儲深度（數字通道28M），讓用戶可以全面兼顧波形全局和細節，在更長時間內保持**高采樣率，不會漏失任何波形變化

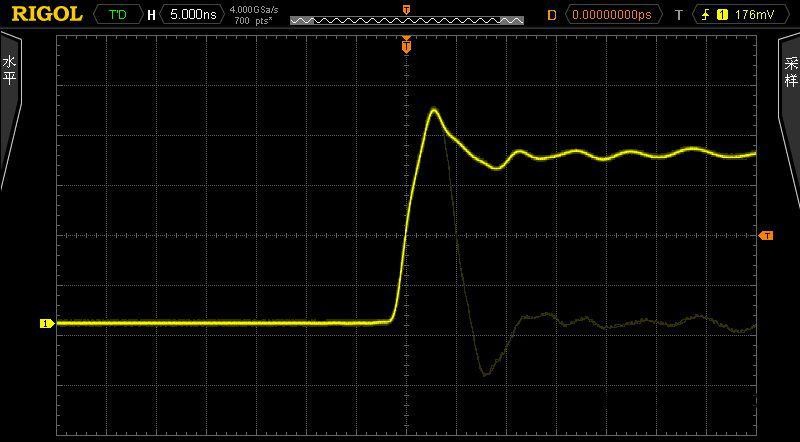

256級灰度顯示功能
提供類似模擬示波器的熒光顯示效果，不但顯示波形隨時間的變化信息，更能提供信號出現概率
20萬幀波形錄制、回放及分析功能
硬件實現的實時錄制功能，可記錄多達20萬幀波形，專用數據分析導航旋鈕快速查看錄制內容，便捷地回放、分析和比較波形，找出故障所在
串行總線觸發和解碼
標配I2C，SPI，RS232，CAN/LIN， Flexray觸發功能，添加選件支持上述總線解碼
混合信號分析能力
標配140M的超長存儲深度（數字通道28M），讓用戶可以全面兼顧波形全局和細節，在更長時間內保持**高采樣率，不會漏失任何波形變化
標配波形模板測試功能
標配提供模板測試功能，具備Pass/Fail統計，報錯停止和報警功能，方便生產線測試和長期監測應用
標準配件 : 500MHz無源探頭RP3500A每通道一只；邏輯探頭RPL2316一套（限MSO型號）；USB數據線；前面板保護殼；電源線；快速指南；資源光盤
