| 適用范圍 | 2～13000Hz |
|---|---|
| 外形尺寸 | 255×180×60mm |
| 品牌 | 中巖科技 |
| 型號 | RSM-EDT(A) |
產品簡介：

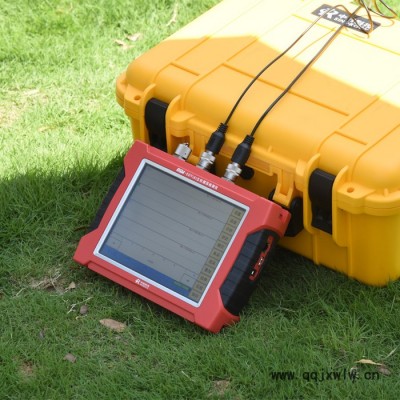

RSM-EDT（A）立柱埋深檢測儀是由武漢中巖科技股份有限公司根據標準推出的一款鋼質護欄立柱埋深檢測設備產品。
RSM-EDT（A）具有兩個信號采集通道，可支持兩個加速度傳感器同時采集信號。當接入頂置式單加速度傳感器時，可以完成常規立柱深度測試；當接入兩個側置式加速度傳感器時，可以實現對立柱彈性波速標定測試。
產品用途：

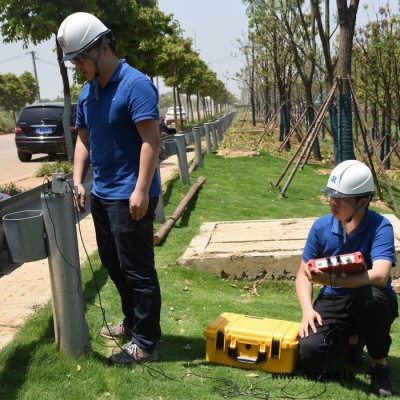

用于埋置于土中或混凝土中的鋼質護欄立柱長度及埋深檢測
符合規范：
《鋼質護欄立柱埋深沖擊彈性波檢測儀》（GB/T 24967-2010）
《公路工程質量檢驗評定標準》（JTG F80/1-2017）
《公路護欄鋼質立柱埋深無損檢測規程》（DB13/T 2728-2018）
技術特點：
1. 瞬時浮點放大技術，兼顧強、弱信號的不失真采集；
2. 采用自行研制的可控激振器，保證測試信號的一致性；
3. 可控激振器激振過程由儀器控制；
4. 兼容可控振源激振和人工手錘激振兩種方式；
5. 可拆卸鋰電池，支持座充，可另配備用電池，保障野外工作不間斷；
6. 支持中英文雙語操作；
7. 可實現現場多錘疊加，信號平均，實時保存分析結果；
8. 采樣間隔可手動調節，信號時程曲線可任意壓縮、展開；
9. 現場分析實現指數放大倍數調整；
10. 現場分析可計算立柱深度，到0.003m；
11. 數據可直接用U盤導出；
12. 屏幕亮度可調，適合在各種光照條件下使用；
13. 背景顏色和時程曲線顏色可調，滿足客戶需求。
性能指標：
| RSM- EDT（A） | |||
| 顯示方式 | 8.4寸真彩液晶顯示屏 分辨率：800×600（背光可調） | 供電模式傳感器帶寬 | 2～13000Hz |
| 存儲量 | 16G 電子硬盤 | 測試范圍 | 0.7-13m |
| 信號采集方式 | 有線 | 操作模式 | 觸摸屏 |
| 主控系統 | 低功耗嵌入式系統 主頻≥1GHz 內存：512M | 通道數 | 2 |
| 采樣間隔 | 0.8～1000μs | 傳感器 | 壓電式加速度計 |
| 長度分辨力 | 0.003m | 測試精度 | 平均測量誤差優于±3%或不大于±5cm |
| 浮點放大倍數 | 1～100 | 工作模式 | 單速度模式 雙速度模式 |
| 記錄長度 | 1k、2k、4k、8k、16k、32k | 供電模式 | 可拆卸鋰電池，支持座充 續航時間≥6h
|
| A/D轉換精度 | 24位瞬時浮點 | 觸發電平 | 七檔可選 |
| 系統噪聲電壓 | ＜100μV | 工作溫度 | -20～+55℃ |
| 動態范圍 | ≥100dB | 機殼 | 高強度工程塑料 |
| 數據導出方式 | USB | 外形尺寸 | 255×180×60mm |
| 頻帶寬度 | 2～70000Hz | 重量 | 1.8kg（含鋰電池） |
標準配置：
| 序號 | 名 稱 | 數 量 | 規格型號 |
| 1 | 立柱埋深檢測儀 | 1 | RSM- EDT（A） |
| 2 | 壓電型加速度計及連接電纜 | 2 | LC0102Tpdi 4芯 5m |
| 3 | 可控激振器 | 1 | RSM- CS1 |
| 4 | 可控激振器控制線（3芯插頭） | 1 | pdi 5m |
| 5 | 激振錘 | 1 | φ15mm |
| 6 | 激振錘 | 1 | φ25mm |
| 7 | 黃色手提箱 | 1 | 280A |
| 8 | U盤 | 1 |
|
| 9 | 觸摸筆 | 1 |
|
| 10 | 電源充電器 | 1 | 8.4V 5A |
