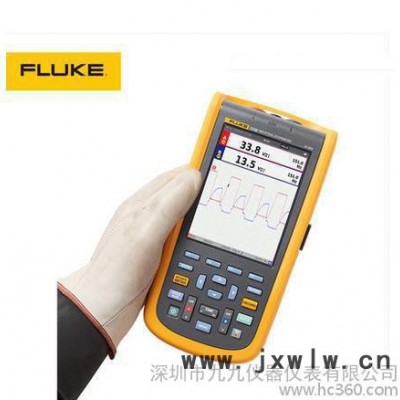

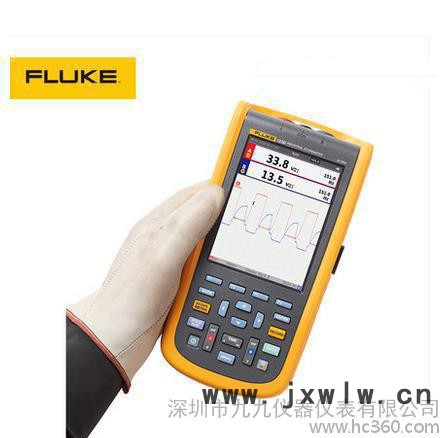

Fluke 120B 系列工業手持萬用示波表

Connect-and-View™ 觸發可實現瞬時、穩定的顯示
示波器用戶深知觸發何等困難。如果使用錯誤的設置，則可能導致波形捕獲不穩定，有時甚至可能導致錯誤的測量數據。福祿克獨特的 Connect-and-View™ 觸發技術能夠識別信號特征，并自動設置正確觸發，從而提供穩定、可靠且可重復的顯示。Connect-and-View™ 觸發經專門設計，幾乎適用于任何信號，包括電動驅動和控制信號 - 無需調整參數，甚至無需觸控按鈕。即使是對多個測試點進行快速、連續的測量，也能立即識別信號的變化并自動調整設置，從而提供穩定的顯示。

IntellaSet™/自動讀數
通過 Fluke IntellaSet™ 技術的自動讀數功能采用專用算法能夠智能分析測量波形，并在屏幕上自動顯示**恰當?shù)臏y量數值，與以往相比，您可以更加輕松地獲取所需數據。例如，當測量波形為線路電壓信號，將自動顯示 Vrms 和 Hz 讀數，但如果測量波形為方波，則將自動顯示 V 峰峰值和 Hz 讀數。通過 IntellaSet™ 技術和 Connect-and-View™ 自動觸發，您不僅能夠獲取正確的波形，同時還能得到恰當?shù)淖x數。整個過程均無需觸控按鈕。

工業設備的正常運行需要可靠的電源，通過雙路輸入能夠獲取關鍵的功率測量值。
對于單相或三相平衡系統，工業用 ScopeMeter® 120B 系列的雙路輸入能夠測量 A 通道的 ac+dc rms 電壓和 B 通道的 ac+dc rms 電流。隨后，F(xiàn)luke 125B 將進行計算；頻率、相位角、有功功率 (kW)、無功功率（VA 或 var）、功率因子 (PF) 或位移功率因數 (DPF)，同時，對于三相系統中所有相位具有相同電壓和電流時，還能夠計算三相系統的功率值。這均可應用于平衡系統和電阻負載。

一根測試引線可測量多個電氣參數
只用一組屏蔽測試引線即可完成高頻波形、儀表、電容和電阻測量，同時還可進行通斷性檢查。無需浪費時間尋找或更換引線。

諧波測量
諧波是電壓、電流或功率正弦波的周期性畸變。配電系統的諧波通常由非線性負載引起，例如開關式直流電源和可調速電機驅動。諧波可導致變壓器、導體和電機過熱。在諧波功能中，測試工具**多可測量第 51 次基波。同時還可對直流分量、THD（總諧波失真）和 K 因子等相關數據進行測量，從而全面了解健康負載的電氣狀態。125B具有諧波測試功能，可以檢測電壓電流的諧波畸變

使用綜合記錄模式輕松診斷間歇性故障
**難查找的故障是那些偶爾發生的故障 - 間歇性事件。這些間歇性故障可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起的。線路中斷、弧垂或電機啟動和關閉等其它因素也會引發間歇性事件，進而導致設備關閉。當發生上述情況時，您可能無法正好在現場發現。但是，通過 Fluke ScopeMeter® 測試工具可輕松發現這些故障。您可以標繪出峰值測量值的**小值和**大值，或者記錄波形軌跡。同時，通過可擴展的微型 SD 存儲卡可記錄長達 14 天的運行情況。該記錄器還配備了 Recorder Event Detect，因而功能更為強大，與以往相比，檢測和記錄間歇性故障也更為容易。您只需設置儀表讀數或示波器軌跡的闕值，即可將偏差標記為獨特事件。您無需檢索大量數據即可輕松查明故障，并可快速地從一個標記的事件進入下一個，同時還可訪問完整的數據集。

Industrial BusHealth Test 可確定工業總線的電信號質量
總線測試：
自動化應用中，利用數字測試儀即可進行簡便的診斷。但是，如果因為總線系統本身的故障而導致不能通信的話，則必須利用福祿克示波表這樣更強大的診斷工具才能夠解決故障。總線系統中的許多故障是由于物理層引起的。如不正確的端接總線、差的信號質量、不恰當?shù)膫鬏旊娖健]有正確的安裝電纜、錯誤的連接器、高EMC環境中的布線，以及其它問題等等。利用福祿克示波表，您可以觀察總線信號，也**是所謂的物理層信號，從而可以找到問題的根源，
Fluke 125B 具備的BusHealth Test功能， 可分析工業總線或網絡的電信號，并對所有相關參數給出清晰的“優”、“弱”或“不良”指示標志，并顯示在實際測量值旁邊。根據所選的總線類型（CAN-總線、Profi-總線、Foundation 現場總線和 RS-232 等），將測量值與標準值進行對比，或者，如果對公差有不同要求，則可設置獨特的參考值。當電信號通過網絡時，F(xiàn)luke 125B 可檢驗電信號的質量，無需查看數據內容。此外，125B 檢查信號電平和速度、過渡時間和失真，并將這些與適當標準進行對比，幫助您發現錯誤，例如線路連接不當、接觸不良、接地錯誤或端接器不正確。

簡單操作說明
