適用范圍	電子
材料材質	電子
品牌	“安泰信”
型號	ADS1022C+

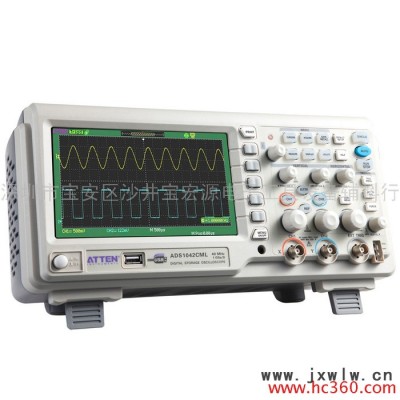

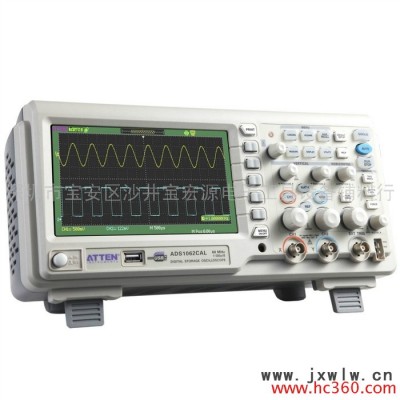

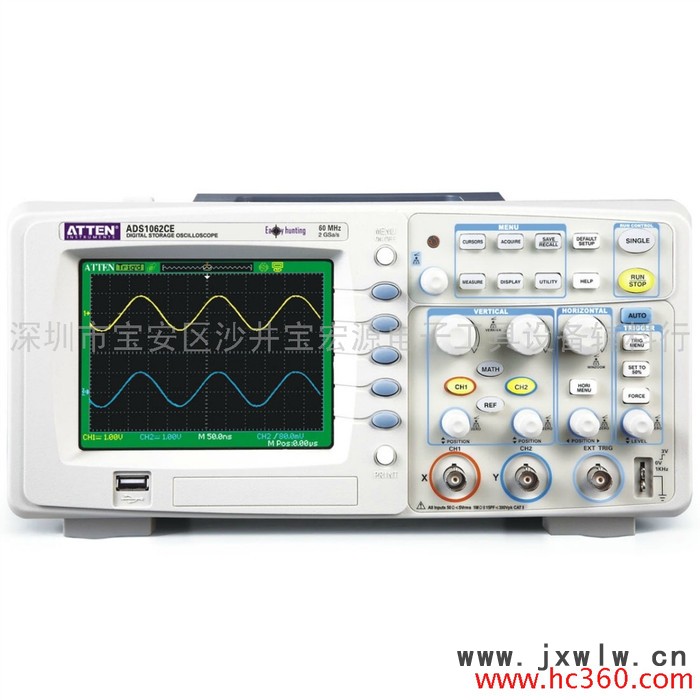

型號：ADS1022C

品牌： 安泰信(ATTEN)

應用領域
1.電子線路設計和調試
2.工業控制、電源測量
3.考察瞬時信號
4.制造測試
5.教育培訓
6.服務維修概述
ADS1000C系列產品采用超薄外觀設計，體積小巧，大大減小桌面占用面積, 凈重僅2.3KG，攜帶更方便，使其在不同的操作環境中（如在實驗室或在現場）都能高效率地工作。主流的外觀設計保留了示波器的易用性、操作性; 豐富的觸發方式與強大的測量功能**地提高工作效率，獨特的數字濾波功能與豐富的數學運算滿足您對信號處理的理需要。專業的ADS1000C數字存儲示波器不僅滿足客戶在功能上和性能上對示波器的苛刻要求，支持USB設備存儲，用戶還可通過U盤對軟件進行升級**地滿足了用戶的需求；支持PictBridge直接打印，滿足**泛的打印需求。而且大大節省預算開支。

特點
·全新的超薄外觀設計、體積小巧、攜帶更方便；
·彩色TFT LCD顯示，波形顯示更清晰、穩定；
·豐富的觸發功能：邊沿、脈沖、視頻、斜率、交替；
·獨特的數字濾波與波形錄制功能；
·Pass/Fail功能；
·3種光標模式，32種自動測量功能；
·5種觸發功能：邊沿、脈沖、視頻、斜率、交替
·2組參考波形、20組普通波形、20組設置內部存儲/調出；支持波形、設置、CSV和位圖文件U盤外部存儲及調出；
·手動、追蹤、自動光標測量功能；
·通道波形與FFT波形同時分屏顯示功能；
·模擬通道的波形亮度及屏幕網格亮度可調；
·彈出式菜單顯示模式，用戶操作更靈活、自然；
·豐富的界面顯示風格：經典、現代、傳統、簡潔；
·獨立通道控制、按鍵背光設計；
·6位硬件頻率計實時計數顯示；
·多種語言界面顯示，中英文在線幫助系統；
·標準配置接口：USB Host：支持U盤存儲并能通過U盤進行系統軟件升級；USB Device：支持PictBridge直接打印及與PC連接遠程控制；RS-232。

技術規格
帶寬：25MHZ
通道數：雙通道+1個外觸發通道
**高實時采樣率：?jiǎn)瓮?00MSa/s,雙通道250MSa/s
等效采樣率：10GSa/s
存儲深度：4K/CH
上升時間：<14ns
輸入阻抗：1MΩ||17pF
時基范圍：25ns/div-50s/div，Roll：100ms-50s/div
垂直靈敏度：2mv-5v/div(1-2-5順序）
垂直分辨率：8bit
顯示：5.7寸彩色TFT(320*234)LCD

強大的功能

FFT分屏顯示	波形錄制/回放	PASS/FAIL
	**的數字濾波功能，用戶可設定頻率范圍來減少信號的噪音或?yàn)V除誤差信號，以便更清楚地觀察所感興趣的信號，從而大大提高了工作效率
關閉數字濾波功能		開啟數字濾波功能

人性化設計

多種風格顯示 經典、現代、傳統、簡潔四種界面方案顯示，不同顯示風格滿足客戶的需要，有效緩解長時間測量的疲勞	彈出式菜單 彈出式菜單顯示模式，菜單隨時隱藏起來12格全屏顯示，更加清晰地觀察波形	在線幫助 一鍵幫助系統實時提供幫助使學習和應用變得簡單易行

卓越的性能

UL認證 不僅通過CE認證，而且是國內**通過UL認證示波器，見證優良品質	支持波形打印 一鍵打印，直接對當前屏幕波形進行打印，可對波形打印進行設置	識別直流信號 采用AUTOSET算法，能對直流信號和交流信號進行識別及設置

EasyDsoLib軟件開發包：
軟件包是便于客戶二次開發所提供的接口函數庫，包含從示波器獲取采樣點數、版本號、波形數據、設置參數、自動測量參數、上傳下載示波器設置或控制示波器的接口函數。使您的開發變得簡單高效。

強大的EasyScope3.0測控軟件
EasyScope 3.0測控軟件是適用于ADS1000系列產品的性能強大的軟件系統，此軟件能夠兼容RS-232和USB Device, 實現計算機與示波器間的通訊，進而實現遠程控制。同時此軟件能夠自動實時刷新波形數據，提供波形、測量數據、采樣數據的讀取、保存及打印功能；示波器屏幕圖片的完全真實傳送；此外還具有配置上傳下載功能**基于毫秒級的PC與ADS1000系列之間的交互，使用戶更容易分析、研究波形與數據。


輸入
輸入耦合：直流、交流、接地(AC、DC、GND)
輸入阻抗：1MΩ+/-2% || 17pF +/-3p
**大輸入電壓：400V （DC+AC 峰值，1MΩ輸入阻抗），CAT I,CAT II
探頭衰減：1X、10X
探頭衰減系數設定：1X、10X、100X、1000X

信號獲取系統
采樣方式：實時采樣、隨機采樣
存儲深度：雙通道4K,每通道4K
獲取模式：采樣、峰值檢測、平均值
平均次數：4、16、32、64、128、256

垂直系統
垂直靈敏度：2mV/div - 5V/div(1-2-5 順序)
通道電壓偏移范圍： 2mV-100mV:±2V 102mV - 5V:±40V
垂直分辨率：8 bit
帶寬：25MHz
單次帶寬：25MHz
低頻相應(交流耦合，-3dB)：≤10Hz(在BNC上)
直流增益**度：5mv/div-10v/div:≤±3%
2mv/div: ≤±4%
直流測量**度(≤100mv/div)：±[3.0%X(|實際讀數|+|垂直位移讀數|)+1%X|垂直位移讀數|+0.2格+2mV]
直流測量**度(＞100mv/div)：±[3.0%X(|實際讀數|+|垂直位移讀數|)+1%X|垂直位移讀數|+0.2格+100mV]
上升時間（BNC上典型值）：<14ns
垂直端輸入耦合：AC, DC, GND
數學運算：+, -, * , /, FFT
FFT：窗模式 Hanning,Hamming,Blackman, Rectangular；采樣點 1024點

水平系統
實時采樣率：?jiǎn)瓮ǖ?00MSa/ｓ，雙通道250MSa/s
等效采樣率：10GSa/s
顯示模式：MAIN, WINDOW, WINDOW ZOOM, ROLL, X-Y
時基精度：±100ppm（在任何大于1ms的時間間隔）
水平掃描范圍：2.5nS/DIV - 50S/DIV
Scan: 100mS/DIV ～ 50S/DIV (1-2.5-5 順序)

X-Y模式
X-軸輸入 / Y-軸輸入：通道1 (CH1) / 通道2 (Ch2)
相位移：±3Degrees
采樣頻率： XY 方式突破了傳統低端示波器局限在1MSa/s 采樣率的限制，支持5KSa/s～200MSa/s 采樣率(1-2.5-5 順序)可調

測量系統
自動測量（32種**大值**小值、峰峰值、幅值、頂端值、底端值、周期平均值、平均值、周期均方根、均方根、上升過激、下降過激、上升前激、下降前激、上升時間、下降時間、頻率、周期、脈寬、正脈寬、負脈寬、正占空比、負占空比、相位、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF
光標測量：手動、追蹤、自動三種光標測量方式

觸發系統
觸發類型：邊沿、脈寬、視頻、斜率、交替
觸發信源：CH1、CH2、EXT、EXT/5、AC Line
觸發模式：自動、正常、單次
觸發耦合：直流、交流、低頻抑制、高頻抑制
觸發電平范圍：CH1、CH2: 距離屏幕中心6格；EXT：±1.2V ；EXT/5：±6V
觸發位移：預觸發 存儲深度/(2*采樣率)）, 延遲觸發 260 DIV
釋抑范圍：100ns-1.5s
邊沿觸發：邊沿類型：上升、下降、上升&下降

脈寬觸發
觸發模式：(大于、小于、等于)正脈寬, (大于、小于、等于)負脈寬
脈沖寬度范圍：20ns-10s

視頻觸發
支持信號制式：PAL/SECAM、NTSC
發條件：奇數場、偶數場、所有行、指定行

斜率觸發：（大于、等于、小于）正斜率，（大于、等于、小于）負斜率；時間設置：20ns-10s
交替觸發：CH1觸發類型 邊沿、脈寬、視頻、斜率；CH2觸發類型 邊沿、脈寬、視頻、斜率

控制面板功能
自動設定：自動設置功能可自動調整垂直系統, 水平系統以及觸發位置
儲存/調出：提供2組參考波形，20組設置、20組波形之內部?jī)?chǔ)存/調出功能；外部U盤存儲功能

硬件頻率計
讀數分辨率：6 位
范圍：直流耦合, 從10Hz到**大帶寬
信號種類：適用于所有可正常觸發之信號(脈沖寬度觸發以及視頻觸發除外)

一般技術規格
顯示系統
顯示類型：TFT 5.7英寸(145mm)的液晶顯示器
顯示分辨率：320(水平)個像素 ×234 (垂直)像素
顯示色彩：64K色
對比度(典型的) 150 ：1
背景強度(典型的)：300 nit
波形顯示范圍：8x12格&8×18格
波形顯示模式：點、矢量
余輝：關閉、1 秒 、2 秒 、5 秒 、無限
菜單顯示：2秒、5秒、10秒、20秒、無限
屏幕保護：關閉、1分鐘、2分鐘、5分鐘、10分鐘、15分鐘、30分鐘、1小時、2小時、5小時
界面方案： 經典、現代、傳統、簡潔
內插方式：Sin(x)/x插值 、線性插值
屏幕顏色模式：正常、反相
顯示語言：簡體中文、繁體中文、英文、法語、德語、俄語、西班牙語、葡萄牙語、阿拉伯語、日語、韓語、意大利語

電源
電源電壓：100-240 VAC, CAT II, 自動選擇
使用交流電源頻率范圍：45Hz 至 440Hz
消耗功率：50VA Max

環境
溫度
工作：10℃ 至 +40℃
不工作：85%RH，65℃，24 小時
冷卻：風扇強制冷卻
濕度
工作：85%RH ，40℃，24 小時
不工作：85%RH ，65℃，24 小時
高度
工作：3000 m
不工作：15,266m

日常保養和清潔
日常保養
●存放或放置儀器時，請勿使液晶顯示器長時間受陽光直射。
●避免損壞儀器或探頭，請勿將其置于霧氣、液體或溶劑中。
清潔
根據操作情況經常對儀器和探頭進行檢查。請按下述步驟清潔儀器的外表面：
1.使用質地柔軟的抹布擦拭儀器和探頭外部的浮塵。清潔液晶顯示屏 時，注意不要?jiǎng)潅该鞯乃芰媳Ｗo(hù)屏。
2.使用一塊用水浸濕的軟布清潔儀器，請注意斷開電源。要更徹底地清潔，可使用75％異丙醇的水溶劑。
●為避免損壞儀器或探頭的表面，請勿使用任何磨蝕性試劑或化學清潔試劑。
●在重新通電使用前，請確認儀器已經干透，避免水分造成電氣短路甚至人身傷害。

附件
— 用戶手冊
— 產品保修卡
— 合格證
— 1：1/10：1探頭二根
— 符合用戶所在國標準的電源線
— USB電纜
— 光盤(含有EasyScope3.0電腦軟件系統)

保修概要
安泰信電子有限公司保證所生產和銷售的產品，從授權經銷商發貨之日起三年（附件一年），不會出現材料和工藝缺陷。如產品在保修期限內確有缺陷，安泰信根據保修單的詳細規定，提供修理或更換服務。
除此概要或適用的保修單中所提供的保修之外，安泰信不作其它任何明示或暗示的保修保證，包括但不限于對適銷性和特殊適用性的暗含保修。安泰信對間接的、特殊的或由此產生的損壞不承擔任何責任。

產品重量:2.3KG產品尺寸:305mm×133mm×154mm(L×W×H
