加工定制	否
品牌	安泰信

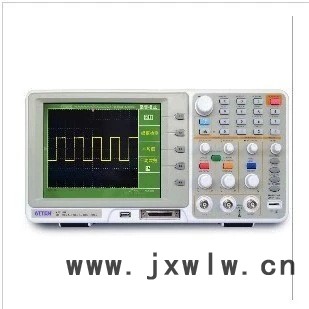

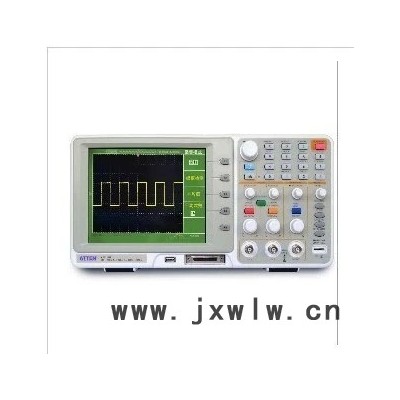

型號	ADS7202E

描述：
ADS7202E混合數字存儲示波器200MHz帶寬，實時采樣率單通道2GS/s，雙通道1GS/s；雙通道+外觸發數字存儲器，彩色液晶STN大屏幕顯示，融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方式，支持的回放、顯示及打印功能。

8英寸高清LCD彩色液晶顯示屏，簡便地查看數字波形及并行；總線和串行總線；豐富的觸發方式：總線觸發、狀態觸發、數據隊列觸發、數據寬度觸發；總線支持多種碼制顯示；支持波形回放、實時顯示及打印功能；支持USB傳輸協議；操作方式和使用簡便的創新功能將使您輕松駕馭工作。

主要特點：
·集示波器與邏輯分析儀于一體；
·2 通道+外部觸發+邏輯分析儀；
·8.0英寸超大彩色液晶屏幕，顯示更清晰；
·支持USB與電腦進行實時傳輸、顯示；
·支持U盤存儲；
·20多種自動測量功能。

示波器部分：
·帶寬 200MHz；
·實際采樣率單通道2GS/s，雙通道1GS/s；
·存儲深度2M。

邏輯儀部分：
·帶寬 66MHz；
·實際采樣率20S/s～400MS/s；
·16 輸入通道。

應用領域：
·電子線路檢測
·電路測試
·信號邏輯關系驗證
·混合信號電路測量
·教育和技術培訓

技術參數：

帶寬		100MHz
實時采樣率		單通道2GS/s
上升時間		≤1.7ns
存儲深度		2M
顯示		8.0英寸彩色液晶屏幕,640 x 480 像素
通道		雙通道+外部觸發+邏輯分析儀
掃速范圍		1ns/div-10s/div 按1-2.5-5進制方式步進
靈敏度范圍		2mV/div-10V/div
直流增益**度		±3%
垂直分辨率		8 比特
**大輸入電壓		400V(PK-PK) CATⅡ
輸入電阻		1MΩ±2%，與20pF±3pF 并聯
觸發類型		邊沿、視頻、交替
存儲波形		4 組波形
自動測量		峰-峰值、平均值、均方根值、頻率、周期大值小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A-B、延遲A-B
數學操作		加、減、乘、除、FFT
電源		100-240V ACRMS,50Hz/60Hz,CATⅡ
李沙育圖形	帶寬	200MHz
	相位差	±3 degrees
PC接口		USB
尺寸		370mm x 180mm x 120mm
重量		2.2KG

邏輯儀部分

采樣率	20S/s～400MS/s
帶寬	66MHz
輸入通道	16路
存儲深度	4M每通道
輸入電阻	1MΩ±2%
觸發方式	邊沿觸發, 總線觸發, 狀態觸發, 連續隊列觸發, 間歇隊列觸發, 數據寬度觸發
觸發位置	預觸發, 中觸發, 后觸發
門限電平	±10V(4 組可調)
信號輸入范圍	±15V
數據搜索	支持
數據碼制	支持二, 十, 十六進制
數字濾波	可選為無、1或2
設置存儲	支持10 組設置
U盤存儲	支持
