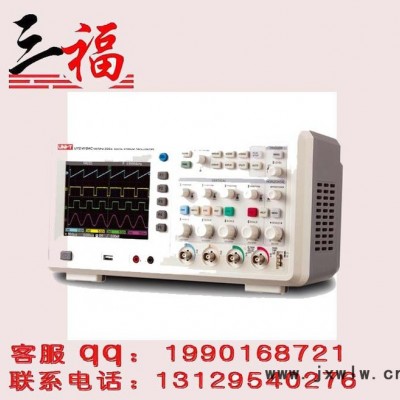

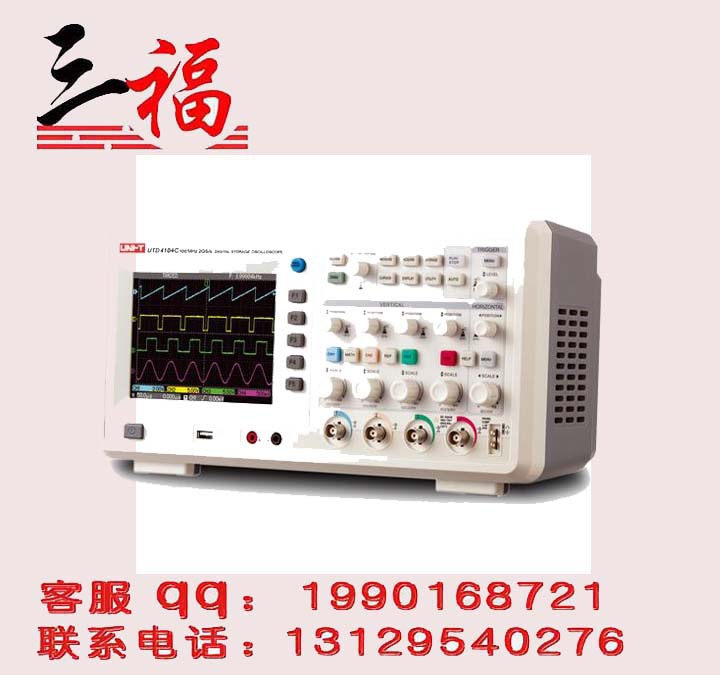

型號

UTD4104C

通道

4

采樣率

2GS/s

模擬帶寬

100MHz

存儲深度

24kpts(每通道)

垂直靈敏度

2mV/div～5V/div

時基范圍

5ns/div～50s/div

觸發

觸發頻率計

6位觸發頻率計

觸發類型

邊沿、脈寬、視頻、斜率、交替

觸發電平范圍

內部

距屏幕中心±8div

EXT

±800mV

EXT/5

±4V

釋抑范圍

96ns~1.5s

邊沿觸發

邊沿類型

上升、下降、上升&下降

脈寬觸發

觸發模式

    正脈寬 (大于,小于,等于)；負脈寬 (大于,小于,等于)

脈沖寬度范圍

20ns~10s

視頻觸發

信號制式和行/場
     頻率（視頻觸發類型）

支持標準的NTSC和PAL廣播制式,
     行數范圍是1~525(NTSC)和1~625(PAL)

斜率觸發

觸發模式

(大于,小于,等于)正斜率、(大于,小于,等于)負斜率

壓擺率范圍

40pV/μs～50V/μs

測量

光標

手動模式

光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT)

追蹤模式

波形點的電壓值和時間值

自動測量
     模式

允許在自動測量時顯示光標

自動測量

幅值、最大值、最小值、頂端值、底端值、中間值、峰峰值、幅度、平均值、均方根值、周期均方根值、面積、周期面積、頻率、周期、上升沿、下降沿、正脈寬、負脈寬、突發脈寬、過沖、預沖、占空比、負占空比、正占空比、延遲（    高級測量）、相位（高級測量）

數學操作

加、減、乘、除、反相

存儲波形

10組波形、10種設置

FFT

Window

Hanning、Hamming、Blackman、Rectangular

采樣點

1024 points

李沙育圖形

帶寬

100MHz

其它

接口功能

USB-Host、USB-Device、DMM

一般參數

電源

100～240VACrms，50Hz/60Hz

LCD尺寸

5.7英寸TFT LCD, QVGA(320×240)

機身顏色

象牙白+灰色

機身重量

3.8 kg

機身尺寸
     (W×H×D)

337mm×190mm×180mm

標準配件

探頭×4    (1:1,10:1可切換)、電流/電壓轉換器×2、萬用表表筆×2、國標電源線、USB數據線、軟件光盤

可選配件

LAN模塊：UT-M06

標準包裝

紙箱

標準包裝數量

2臺

標準包裝尺寸
     (L×W×H)

540mm×425mm×325mm

機身重量

13.7 kg
