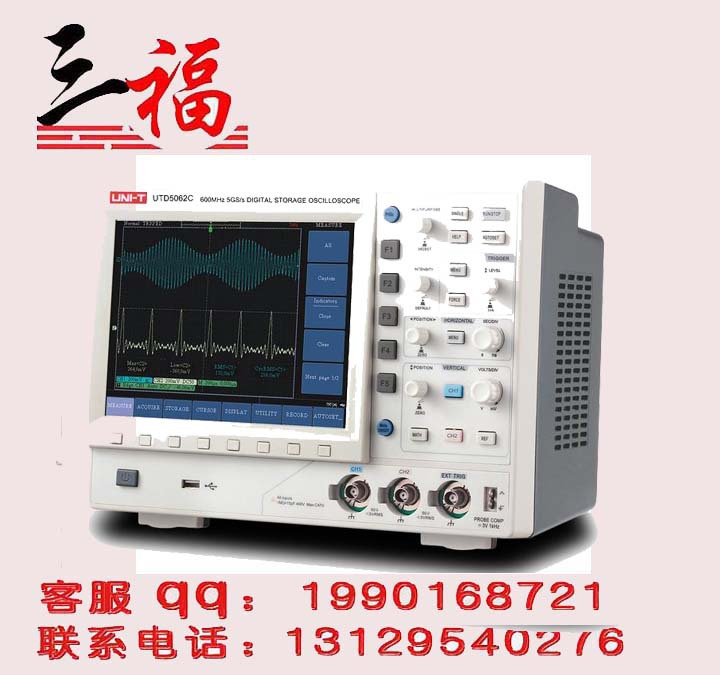

型號

UTD5062C

通道

2

采樣率

5GS/s

帶寬

600MHz

存儲深度

128Mpts

波形捕獲率

20,000wfms/s

垂直靈敏度

2mV/div～5V/div

時基范圍

500ps/div、1ns～40ns/div

存儲方式

設置、波形、位圖、CSV

采樣方式

實時采樣率

單通道：5GS/s，雙通道：2.5GS/s

采樣方式

采樣、峰值檢測、平均

平均值

雙通道同時，可取2的n次方次數進行平均值計算。n=1~8正整數可選擇。

輸入

輸入耦合

直流﹑交流、接地    (DC、AC、GND)

輸入阻抗

1、高阻：1ΜΩ±2%，與13pF±3pF并聯    ；
     2、低阻：50Ω（2mV～1V/div，并有可靠的輸入保護：過壓提示和高壓快速切斷）

探頭衰減系數設定

1×，10×，100×，1000×

最大輸入電壓

400V(DC+AC峰值、1ΜΩ輸入阻抗）(10:1探頭衰減)；5V（Vrms、50Ω輸入阻抗、BNC處）

通道間隔離度

優于40：1

通道間時間延遲(典型)

150ps

水平

采樣率范圍

10S/s～5GS/s(實時）

波形內插

sin(x)/x

長儲存

128Mpts

采樣率和延遲時間精確度

±50ppm(任何≥1ms的時間間隔)

毛刺捕捉

能捕捉4ns寬度的毛刺（時基采樣率≤1/10最高采樣率的所有時基檔級）

時間間隔(△T)測量
     精確度(滿帶寬)

單次:±(1采樣間隔時間+50ppm×讀數+0.6ns)  ﹥16個平均值:±(1采樣間隔時間+50ppm×讀數+0.4ns）

垂直

模擬數字轉換器(A/D)

8比特分辨率,兩個通道同時采樣

靈敏度(伏/格)范圍(V/div)

2mV/div～5V/div(在輸入BNC處)

垂直移位范圍

±5div

垂直電平偏移范圍

±40V(100mV～5V)，±2V(2mV～50mV)

低頻響應(交流耦合,-3dB)

≤10Hz(在BNC上)

上升時間(在BNC上典型的)
     （理論計算值，5mV/div）

≤583ps

直流增益精確度

垂直靈敏度為2mV～5mV/div時：±4%(采樣或平均值采樣方式)；
     垂直靈敏度為10mV/div～5V/div時：±3%采樣或平均值采樣方式)

直流測量精確度
     (平均值采樣方式）

垂直位移為零,且N≥16時：±(4%×讀數+0.1格+1mv)且選取2mV～5mV/div±(3%×讀數+0.1格+1mV)且選取10mV/div～5V/div.
     垂直位移不為零,且N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2格)設置從2mV/div到200mV/div加2mV;設定值>200mV/div到5V/div加50mV.

電壓差(ΔV)測量精度
     （平均值采樣方式）

在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差(ΔV):±(3%×讀數+0.05格)

觸發

觸發靈敏度

DC耦合

通道1和通道2：1div(DC～10MHz) ；1.5div(10MHz～滿帶寬）

AC耦合

50Hz及以上和直流相同

低頻抑制

與100kHz以上頻率直流耦合時觸發靈敏度相同,衰減80kHz以下的信號

高頻抑制

在DC-10kHz時與直流耦合時觸發靈敏度相同，衰減80kHz以上的信號

觸發電平
     范圍

內部

距屏幕中心±8格

EXT

±0.8V

EXT/5

±4V

觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號

內部

±(0.3div×V/div)(距屏幕中心±4div范圍內)

EXT

±(6%設定值+40mV)

EXT/5

±(6%設定值+200mV)

觸發頻率計

頻率測量范圍

10Hz～額定頻帶

測量誤差

≤50ppm

觸發靈敏度

內觸發：≤30mVrms

預觸發能力

預觸發深度可調,向左大于10div ，向右5div

釋抑范圍

100ns～1.5s

設定電平至50%(典型的)

1、輸入信號頻率≥50Hz條件下的操作
     2、顯示觸發電平線（3秒后消失，只保留觸發標記光標）

邊沿觸發

邊沿類型

上升、下降、上升&下降

脈寬觸發

觸發模式

 正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于)

脈沖寬度范圍

20ns～10s

視頻觸發

觸發頻率讀數

內部

2divs峰間值

EXT

400mV

EXT/5

2V

信號制式和行/場
     頻率（視頻觸發類型）

支持標準的NTSC、PAL和SECAM廣播制式， 行數范圍是1～525(NTSC)和1～625(PAL/SECAM)

交替觸發

CH1觸發/CH2觸發

邊沿、脈寬、視頻

測量

光標

手動模式

光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT)

手動模式

波形點的電壓值和時間值

追蹤模式

允許在自動測量時顯示光標

自動測量

自動測量模式

數學操作

最大值、最小值、頂端值、低端值、峰峰值、幅值、平均值、均方根、周期平均值、周期均方根、面積、周期面積、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、突發脈寬、過沖、預沖、正占空比、負占空比、延遲(高級測量中)、相位(高級測量中)

存儲波形

加、減、乘、除、反相

FFT

10組波形、10種設置

Hanning, Hamming ,Blackman, Rectangular

Window

1024 points

接口功能

標準配置

USB Host、USB Device

一般參數

電源

100V～240VACrms，50Hz/60 Hz

LCD尺寸

8.4英寸TFT LCD，WVGA (800 ×600 )

機身顏色

象牙白+灰色

機身重量

3.7 kg

機身尺寸(W×H×D)

330mm×230mm×200mm

標準配件

10:1探頭×2、電源線、USB連接線、軟件光盤

可選配件*

有源探頭

標準包裝

紙箱

標準包裝數量

1臺

標準包裝尺(L×W×H)

400mm×325 mm×375 mm

機身重量

5.4 kg
