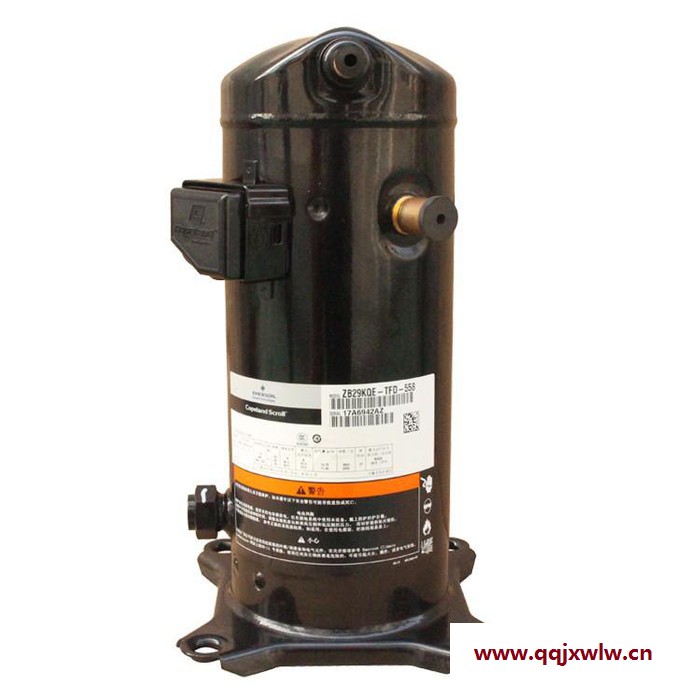

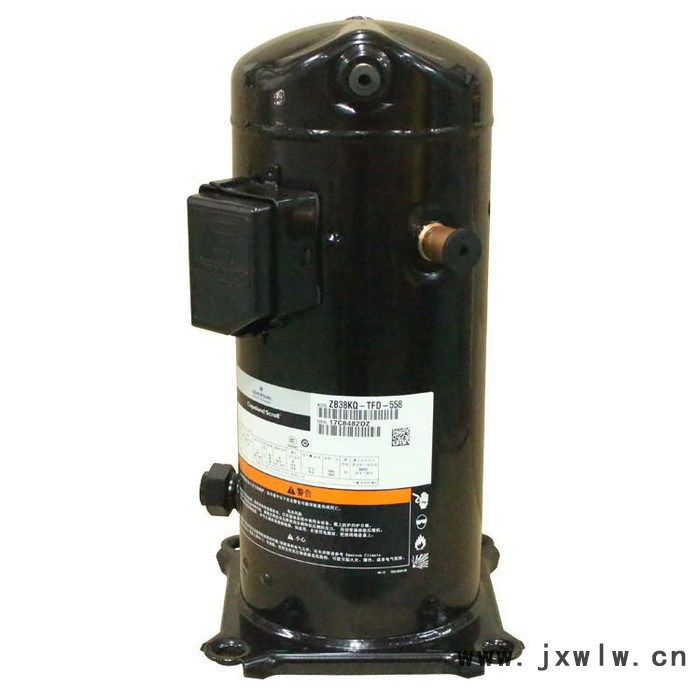

ZB/ZF系列Series
應用指南
渦旋壓縮機的工作原理
1、渦旋壓縮機的壓力是由于作行星運動的渦旋盤之間的相互作用產生的，當渦旋盤之一作行星運動時氣體從外開口進入。
2、 氣體進入渦旋盤后，開口封閉
3、 隨著渦旋盤繼續作行星運動，氣體液壓入越來越小的空間
4、 當氣體到達中央時，達到排氣壓力
5、 實際上，在運作中，所有6個氣體通道均處于不同的壓縮階段，從而保證吸氣和排氣過程基本連續而不間斷。

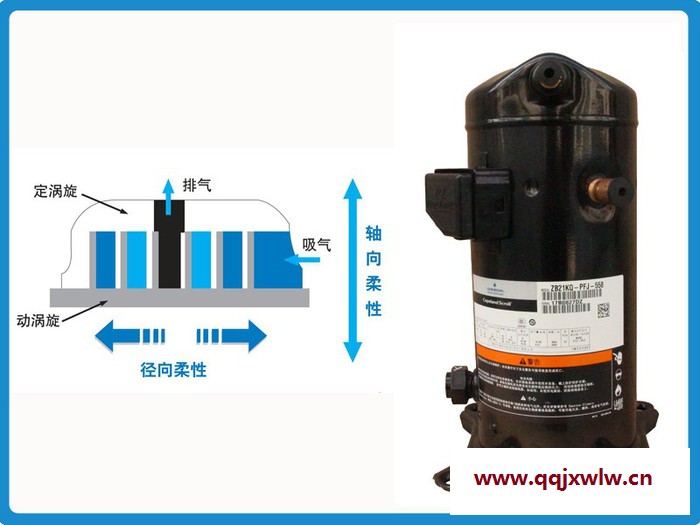

渦旋的簡單觀念**發明于1905年。渦旋盤是一個漸開線型螺旋線，和相配的渦旋盤嚙合，形成一系列逐漸擴大的存在于兩個部件間的空間，當壓縮時，一個渦旋盤保持靜止（固定渦旋盤）而另一個渦旋盤（旋轉渦旋盤）被允許作圍繞**個盤的行星運動（但不旋轉），當發生該運動時，兩個盤之間的空間慢慢地被推移至二個渦旋盤的中央，而同時容積也被減小。當空間到達渦旋盤的中央，處于高壓狀態的氣體通過位于中央的通道排出。在壓縮過程中，幾個氣室被同時壓縮，形成非常平滑的過程。吸氣過程（渦旋盤的外側部分）和排氣過程（內側部分）是連續的。
                       ZB渦旋壓縮機配置
壓縮機型號 內置釋壓閥 排氣溫度保護 排氣單向閥 電機保護器
ZB15-ZB48;ZF09-ZF18 IPR TOD 有 中點保護器

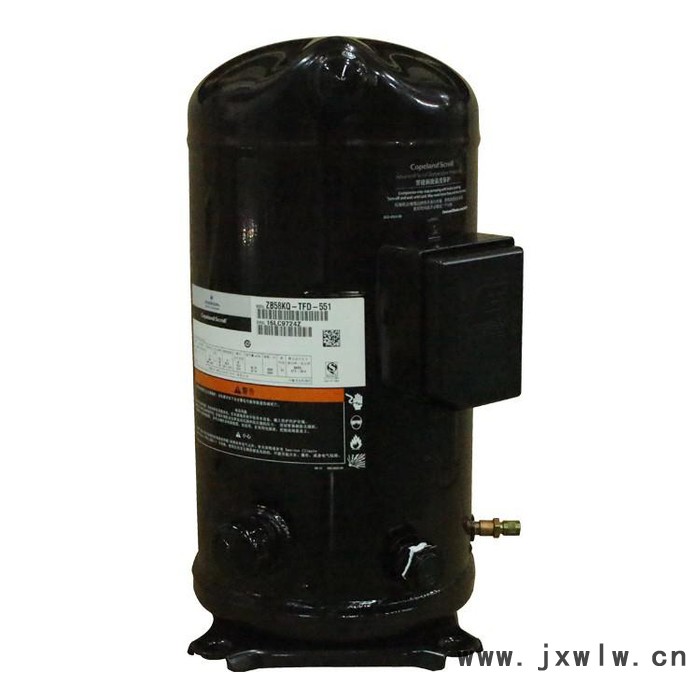

ZB58-ZB114 無 ASTP 有 中點保護器
內置釋壓閥（IPR閥）
內置釋壓閥位于壓縮機高壓側和低壓側之間，當高壓側和低壓側之間的壓力差超過26~32bar時開啟。當內置釋壓閥打開時，熱的排氣氣體接觸電機保護器溫度感應的部位，電機中點保護器跳開。此時電機三相繞組開路，壓縮機必須被充分冷卻后，電機中點保護器才會復位。

ZB58KQ~ZB114KQ沒有設置內置釋壓閥，為保證安全運行，在任何應用中都應該給系統中配置一個設定壓力不超過30bar（表壓）的高壓壓力開關。

內部溫度保護器
OD或ASTP是設置在渦旋排氣口的感溫快動閥片。當排氣溫度過高時他回打開高溫排氣返回接觸電機保護器，從而保護壓縮機。

**小運行時間
關于渦旋壓縮機在1小時內究竟能啟動和停機多少次并沒有肯定的答復，因?yàn)樗艽蟪潭壬先Q于系統配置。因?yàn)闇u旋壓縮機是在卸載條件下啟動的，即使在不平衡壓力下也是在卸載條件下啟動的，所以沒有**短停行時間的規定**關鍵的考慮是在啟動后需要讓油返回壓縮機的**小運行時間**的測定方法是使用一臺帶玻璃視鏡（艾默生公司提供）的樣機，同時將系統允許的**長的連接管連接起來**短的運行時間**當壓縮機啟動時失油致油返回壓縮機油池至恢復視鏡中正常油位所需要的時間。如果將壓縮機在比該時間短的時間間隔進行循環停開，例如為了保護非常**的溫度控制，會造成逐漸失去潤滑油以至損壞壓縮機。

附件
排氣溫度保護裝置
如果系統設計不能保證壓縮機運行表列的工況內，即超出允許的工況運行；或者是不當?shù)南到y(tǒng)布置，都可能產生很高的排氣溫度，從而導致潤滑油結碳，使壓縮機運行不正常甚至發生故障，此時應該在控制回路安裝排氣溫度保護裝置。

艾默生提供的排氣溫度保護器見下表，它會在排氣溫度超過126攝氏度時，斷開控制回路。
 排氣溫度控制器組件型號 引線端子 報警接口 適合管徑

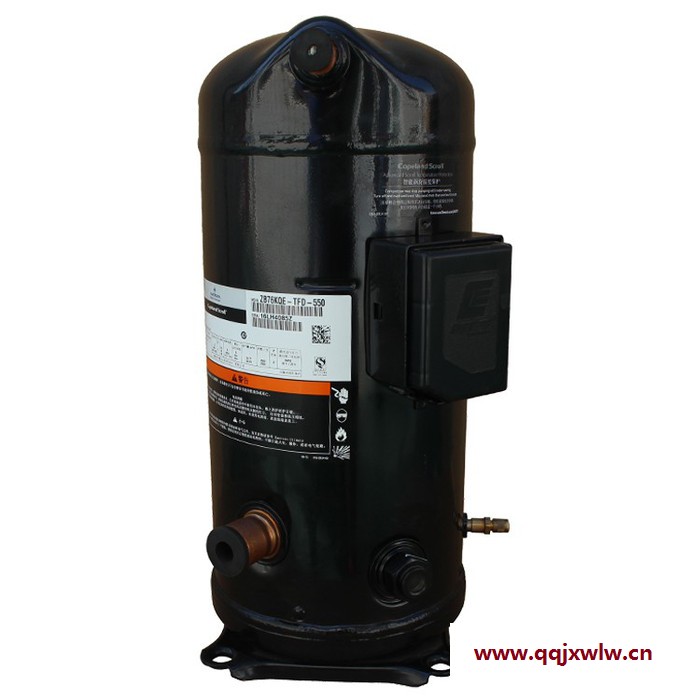

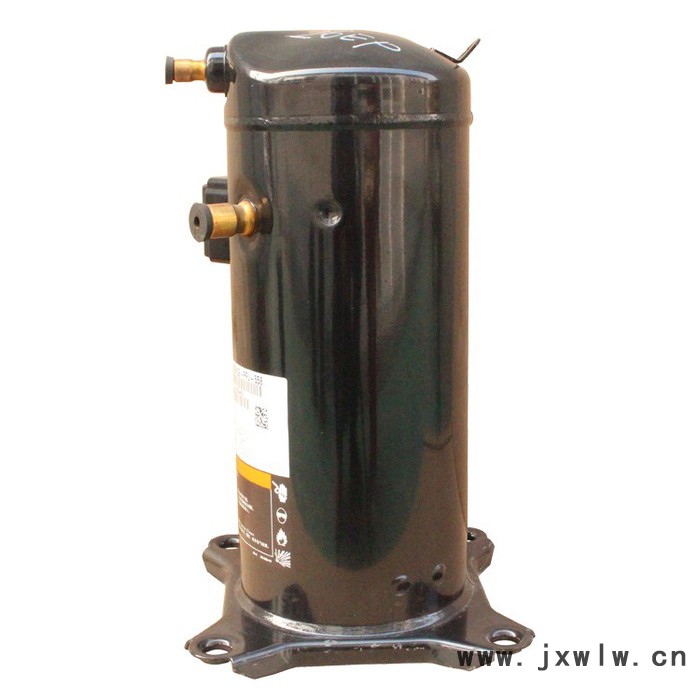

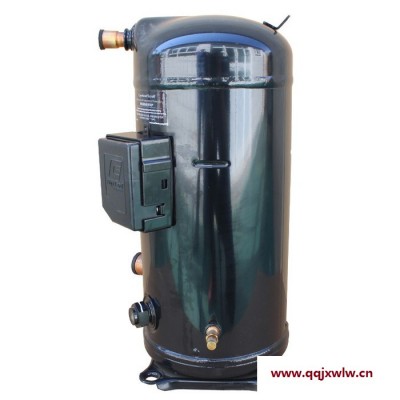

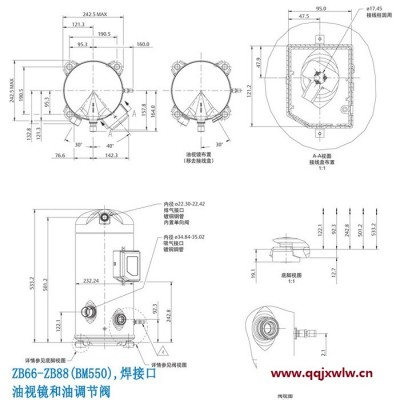

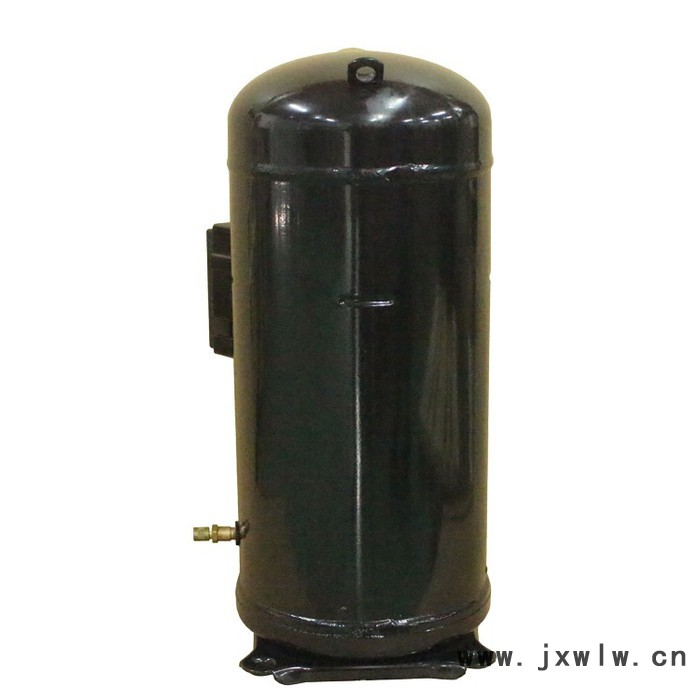

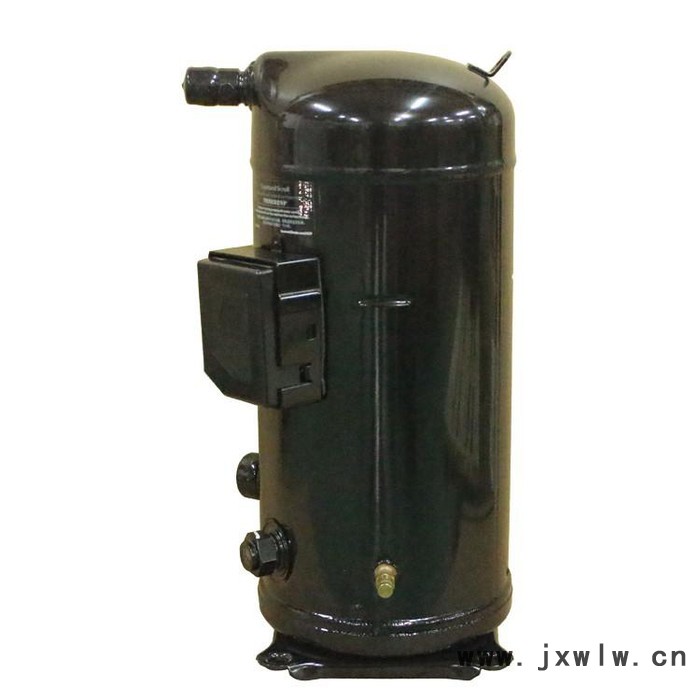

ZB76KQE-TFD-558，10匹谷輪壓縮機，使用環保制冷劑，酯類合成冷凍油。冷凝溫度30℃，蒸發溫度5℃~-20℃時，制冷量為37450w~14900w；冷凝溫度40℃，蒸發溫度5℃~-20℃時，制冷量為32650w~12900w；冷凝溫度50℃，蒸發溫度5℃~-20℃時，制冷量為27450w~10600w；
