控制方式	自動
噪聲	0-20db
設備名稱	膠球清洗裝置
品牌	博誼
型號	BeJQ
加工定制	是
處理方法	其他

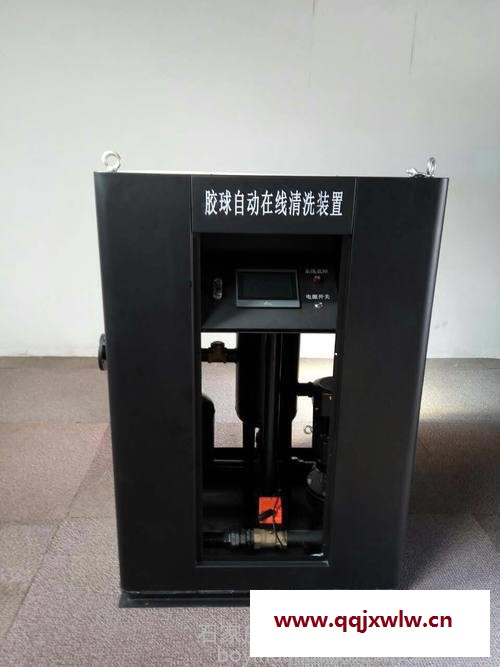

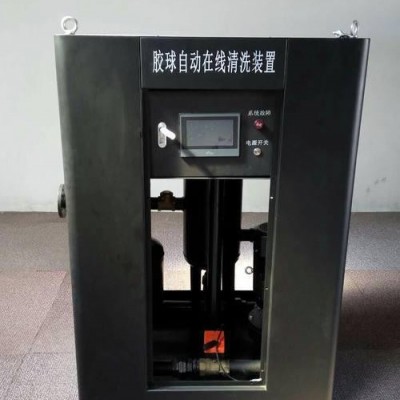

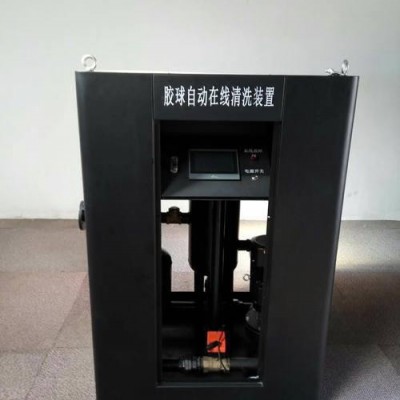

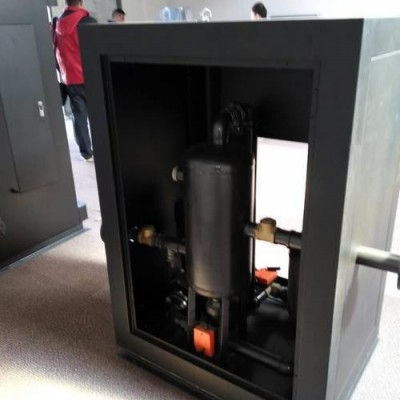

  膠球清洗裝置概述

膠球清洗裝置是汽輪機組在運行當中對凝汽器冷卻管進行有效清洗的理想設備。該裝置使用性能的好壞直接影響到汽輪機凝汽器的清洗程度和傳熱效果。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機凝汽器的清洗，同時適用于石油、石化、化工、鋼鐵單位;固定管板式熱交換器的冷卻管的清洗，又進入了中央空調的市場，該裝置在連續工作不降低負荷的情況下，可以隨時投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的裝置。

凝汽器膠球清洗裝置由二次濾網、收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電氣控制柜等部件組成。 使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。

對大機組采用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一臺;對于小機組通常采用共用制系統。

  收球網

收球網是凝汽器進行膠球清洗過程中的關鍵組成設備之一。要維持海綿膠球?qū)淠艿倪B續清洗**要將膠球源源不斷地送入清洗系統中。再將清洗過冷卻管的膠球及時回收，再次用于清洗管子。收球網**是用來把分散在冷卻水中的膠球全部收集起來的，以便重復使用的設備。所以收球網的收球率很重要,本新型收球網收球率高，達到了94%以上。 收球網工作原理

新型收球網是在相應的管道中設置了一個A型柵格網，上部為進水端，網板將整個管道截面全部遮擋，收球工作由此開始。收球網的網板、主軸、卡軸塊及緊固件等所有過流部件均可采用**不銹鋼。A型柵格網的兩片網板由兩根轉軸轉動，在非運行工況時網板可被旋轉到一定角度，形成與水流平行的H型結構。H型結構使水流對網板進行反沖洗，可清除網上雜物及減少水阻。在投球運行時將網板轉回到原來的A型結構位置上。主要型式有手動(小管徑)和電動(大管徑)兩種供選用。即循環水管徑小于DN700的可選用手動單板型收球網，當循環水管徑大于DN700可雙板分流型收球網。

 裝球室和分匯器

裝球室是凝汽器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。有JZ-Ⅰ型和JZ-Ⅱ型兩種，JZ-Ⅰ型用于125MW以下機組，JZ-Ⅱ型用于125MW以上機組。其安裝位置應便于運行人員的接近和操作。

分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進口通徑為DN100，分配口為DN80，膠球投用時可通過窺視窗觀察運行情況。

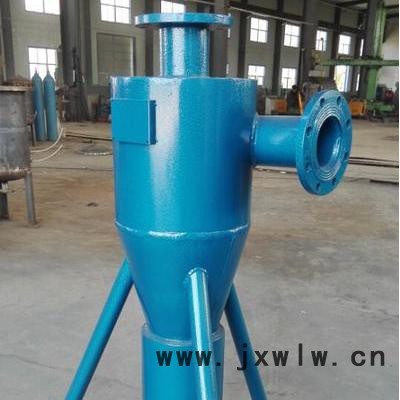

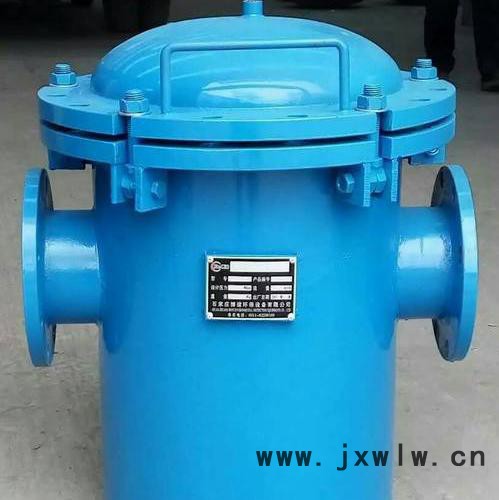

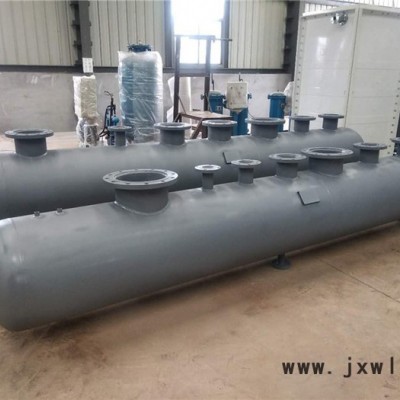

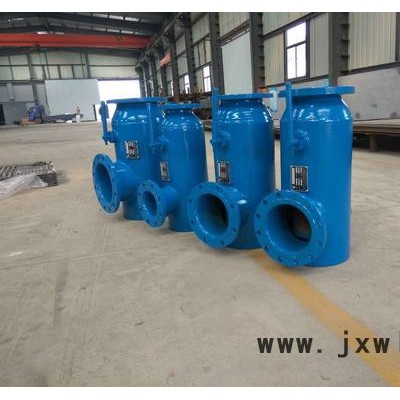

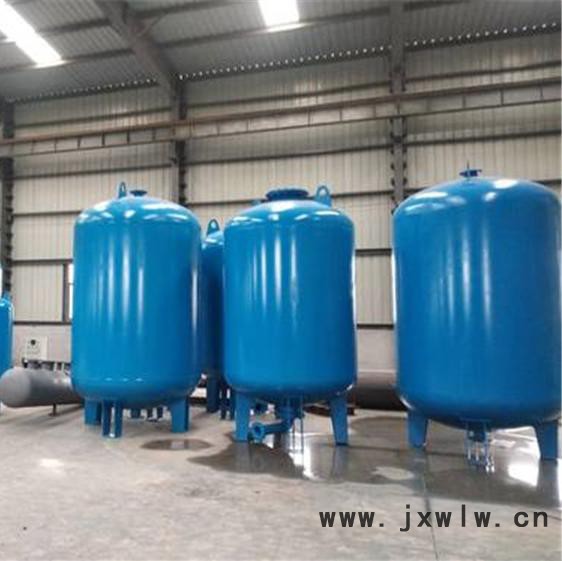

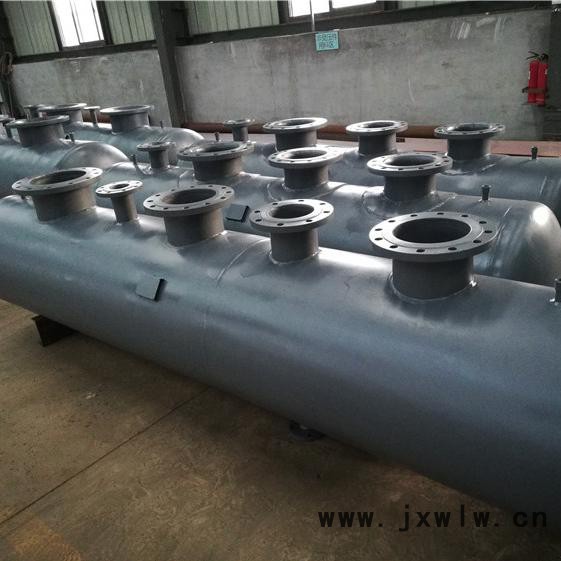

    以上內容由石家莊博誼環保設備有限公司（以下簡稱博誼環保設備）提供，博誼環保設備主要供應分集水器、定壓補水裝置、隔膜式氣壓罐、變頻恒壓供水設備、板式換熱器、板式換熱機組、全程綜合水處理器、旁流水處理器、毛發聚集器、自動反沖洗過濾器、管道除污器、冷凝水回收裝置、容積式換熱器、浮動盤管換熱器、泳池水過濾器、多介質過濾器、旋流除砂器、蒸汽分汽缸、玻璃鋼水箱、不銹鋼水箱、膠球自動在線清洗裝置等。
