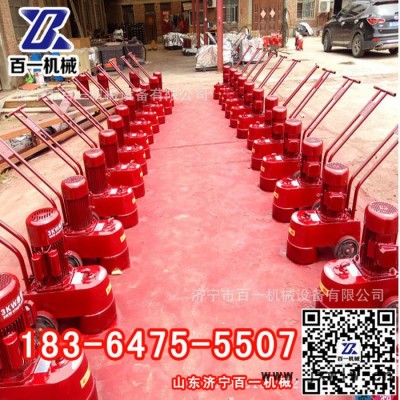

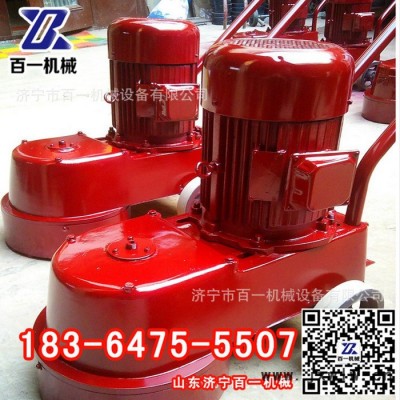

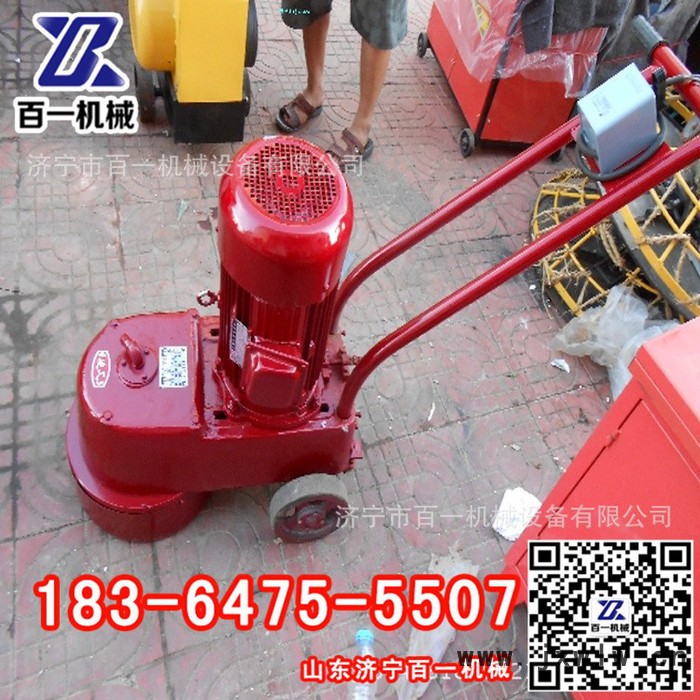

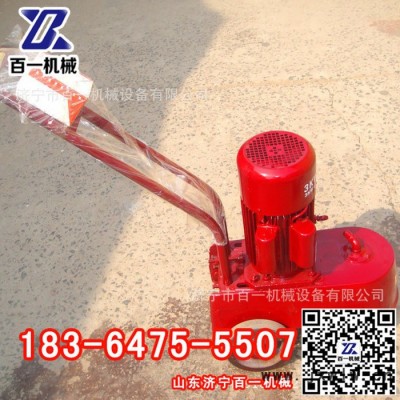

混凝土地面拋光機手推式電動水磨石機220v室內小型水磨石機

不得不打的電話：183-6475-5507

不得不看的產品：183-6475-5507

設備的總裝與機殼的組裝

如早機器在運輸中分解為幾部分包裝，可按下列順序安裝。

1、磨頭總成與機殼的組裝

機殼倒置，將三根三角皮帶放入機殼內，將磨頭總成皮帶輪向下放入即可，套上三角帶，立軸座與機殼用五個螺栓加彈性墊圈緊固。

2、安裝金剛石磨盤

將磨盤上面Φ187階梯孔套在調節盤外圓上，用四只M10×30沉頭螺釘緊固。

3、安裝行走輪總成

先將兩調節桿安裝在機殼上，再把行走輪軸用螺栓固定在調節桿上(可將行走輪軸向前后移動，以調節磨頭的壓力)。

 4、安裝電機調整三角皮帶

將即可翻轉，磨塊和兩輪著地，再將機殼后部墊平，把電機上的皮帶輪插入機殼內，用4只電機螺栓把電機連接在機殼上，使電機位置盡量靠前。打開上蓋板和后蓋板，將三角皮帶依次套入皮帶榜中，并通過調節螺桿將電機向后拉至三角皮帶松緊適合后，緊固電機螺栓。

 5、安裝扶把

將扶把插入機殼后部的相應孔中，并用螺釘緊固。

 6、磨盤與行走輪的調子

各部安裝完畢，將機器擱置在比較平的平板上，調整調節桿后邊的螺母，使行走輪與金剛石磨塊，相對距離機殼底面高度誤差不大于2mm。

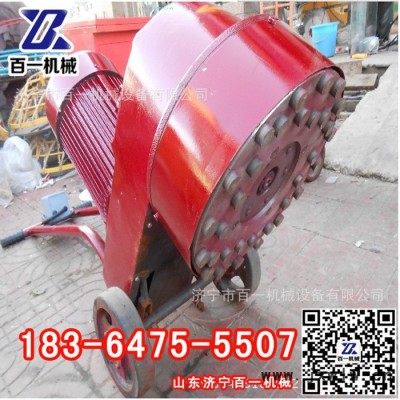

五、半球碗、橡膠撥盤的拆裝

當機器使用一個時期以后需要檢查或更換半球碗和橡膠撥盤時按下列順序拆裝。

1、拆下磨盤周圍的防污罩。

2、拆掉M10×20四只沉頭螺釘，取下磨盤

3、撬開空心螺桿下端止退墊包爪，退下圓螺母，取下調節盤同時拿掉橡膠撥盤，再從立軸下端缺口處撬出半球碗。

4、安裝時依后拆下的先裝和先拆下的后裝次序進行。
